میلگرد همبندی چیست؟ اجرا و اتصال آن چگونه است؟

میلگرد همبندی یکی از اجزای کلیدی سازه‌های بتنی است که به منظور افزایش استحکام و یکپارچگی سازه‌ها به کار می‌رود. این میلگردها با استفاده از روش‌های خاصی در بتن قرار می‌گیرند تا بارهای مختلف وارد بر سازه‌ها را به درستی توزیع کنند و از ترک‌خوردگی جلوگیری نمایند. در این مقاله، به بررسی میلگرد همبندی، تعریف آن، اهمیت در سازه‌های بتنی، روش‌های اجرایی و اتصالات، و نکات فنی مربوط به آن می‌پردازیم. با پیوان همراه باشید.

میلگرد همبندی چیست؟

میلگرد همبندی به عنوان یکی از عناصر مهم و حیاتی در طراحی و اجرای سازه‌های بتنی شناخته می‌شود. این نوع میلگرد، که عمدتاً به صورت افقی یا عمودی در میان سایر میلگردها به کار می‌رود، نقش اساسی در ایجاد پیوند و یکپارچگی میان بخش‌های مختلف سازه بتنی دارد. میلگرد همبندی به عنوان تقویت‌کننده اصلی برای انتقال بارهای کششی و جلوگیری از تنش‌های متمرکز در سازه‌های بتنی، به ویژه در نقاط اتصال و تقاطع میلگردها، عمل می‌کند.

چرا میلگرد همبندی نقش حیاتی در افزایش استحکام و دوام سازه‌های بتنی دارد؟

اهمیت میلگرد همبندی در سازه‌های بتنی به چندین عامل بستگی دارد:

1. تقویت سازه در برابر بارهای کششی و خمشی

بتن به طور طبیعی در برابر فشار مقاومت بسیار بالایی دارد، اما مقاومت آن در برابر نیروهای کششی ضعیف است. میلگرد همبندی با جذب این نیروها، از ایجاد ترک‌های کششی و ترک‌خوردگی‌های سطحی جلوگیری می‌کند. این امر به خصوص در نواحی با بارهای غیر یکنواخت یا تحت تأثیر نیروهای پیچشی از اهمیت ویژه‌ای برخوردار است.

2. یکپارچه‌سازی سازه

میلگرد همبندی با اتصال میلگردهای اصلی سازه، مانند میلگردهای طولی و عرضی، یک شبکه مستحکم و منسجم ایجاد می‌کند. این شبکه به پخش یکنواخت نیروهای وارد بر سازه کمک می‌کند و از تمرکز تنش‌ها در یک نقطه خاص جلوگیری می‌نماید. به این ترتیب، استحکام و پایداری کلی سازه بهبود می‌یابد.

3. افزایش مقاومت سازه در برابر زلزله

در مناطقی با ریسک بالای زلزله، میلگرد همبندی نقش بسیار مهمی در افزایش دوام سازه‌ها ایفا می‌کند. این میلگردها با افزایش توان جذب و دفع انرژی زلزله، از تخریب سریع سازه جلوگیری کرده و خطر فروپاشی سازه را به میزان قابل توجهی کاهش می‌دهند.

4. بهبود عملکرد سازه در شرایط محیطی خاص

سازه‌های قرار گرفته در محیط‌های سخت، مانند مناطق ساحلی با رطوبت بالا یا مکان‌هایی با تغییرات دمایی شدید، به محافظت بیشتری نیاز دارند. میلگرد همبندی با بهبود رفتار سازه در برابر تغییرات محیطی، کمک به جلوگیری از زوال زودرس و ترک‌خوردگی‌های ناشی از تغییرات دمایی می‌کند.

5. افزایش طول عمر سازه و کاهش هزینه‌های تعمیر و نگهداری

 استفاده از میلگرد همبندی علاوه بر افزایش استحکام سازه، به بهبود دوام و طول عمر آن نیز کمک می‌کند. از آنجا که میلگرد همبندی از ترک‌خوردگی و گسیختگی بتن جلوگیری می‌کند، هزینه‌های مربوط به تعمیر و نگهداری سازه به طور قابل توجهی کاهش می‌یابد.

مقایسه میلگرد همبندی با میلگردهای عمودی و افقی

میلگرد همبندی از لحاظ عملکرد با میلگردهای عمودی و افقی تفاوت‌هایی دارد. در حالی که میلگردهای عمودی برای تحمل بارهای فشاری و میلگردهای افقی برای توزیع بارهای خمشی در سازه به کار می‌روند، میلگرد همبندی به منظور اتصال و یکپارچه‌سازی این میلگردها و توزیع یکنواخت بارها استفاده می‌شود. بنابراین، میلگرد همبندی نه تنها از نظر اقتصادی بهینه است، بلکه در بهبود عملکرد کلی سازه نیز نقش کلیدی دارد.

برای میلگرد همبندی، از چه نوع میلگردهایی باید استفاده کرد؟

برای اجرای همبندی در سازه‌ها، انتخاب میلگرد مناسب اهمیت بسیاری دارد. میلگرد آجدار معمولاً بهترین انتخاب برای این منظور است، زیرا این نوع میلگرد با داشتن سطح ناصاف و برجستگی‌ها، چسبندگی بهتری با بتن برقرار می‌کند و مانع از لغزش میلگرد در بتن می‌شود. این ویژگی به ایجاد استحکام و یکپارچگی در سازه کمک می‌کند.

همچنین، بسته به نوع پروژه و نیازهای فنی آن، قطر میلگردهای استفاده‌شده در همبندی می‌تواند متغیر باشد. میلگردهایی با قطر 8، 10، 12، 14 و 16 میلی‌متر از پرکاربردترین‌ها در این زمینه هستند. این سایزها معمولاً در بازار موجود بوده و به‌دلیل انعطاف‌پذیری در استفاده، در پروژه‌های مختلف ساختمانی به کار می‌روند.

چرا باید از میلگرد آجدار برای اجرای همبندی استفاده کرد؟

میلگردهای ساده، به دلیل سطح صاف خود، در مقایسه با میلگرد آجدار، چسبندگی کمتری با بتن دارند و ممکن است در طول زمان دچار لغزش شوند که این مسئله می‌تواند به کاهش استحکام سازه منجر شود. از این رو، میلگرد آجدار به دلیل خواص مکانیکی برتر و ایجاد پیوند مستحکم‌تر با بتن، بهترین گزینه برای میلگرد همبندی است.

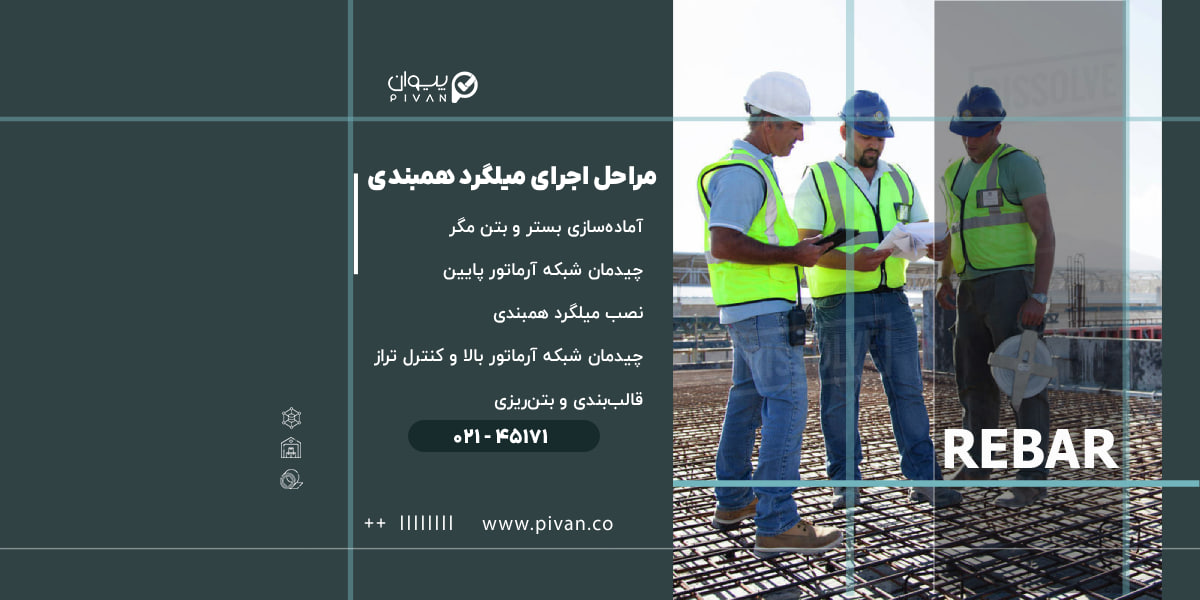

روش‌های اجرای میلگرد همبندی؛ مراحل و استانداردهای فنی

اجرای میلگرد همبندی یکی از مراحل حیاتی در ساخت و ساز به‌ویژه در ساختمان‌های بتنی است که برای افزایش ایمنی و مقاومت سازه به کار می‌رود. این میلگردها در واقع نقش اتصال‌دهنده و تقویت‌کننده را بر عهده دارند و به عنوان بخشی از سیستم تقویتی ساختمان، نیروهای کششی و فشاری را بین بخش‌های مختلف سازه به اشتراک می‌گذارند. اجرای صحیح میلگرد همبندی، نه تنها دوام سازه را تضمین می‌کند، بلکه از بروز آسیب‌های جدی در هنگام زلزله و دیگر فشارهای طبیعی جلوگیری می‌نماید. در ادامه، مراحل اجرای میلگرد همبندی را به‌طور دقیق بررسی می‌کنیم.

1. بررسی نقشه‌های اجرایی و انتخاب میلگرد مناسب

در اولین مرحله از اجرای میلگرد همبندی، مهندسان نقشه‌های اجرایی سازه را بررسی می‌کنند. این نقشه‌ها شامل جزئیات دقیق محل قرارگیری میلگردها، تعداد، طول و قطر آنها است. با توجه به این اطلاعات، نوع و اندازه میلگردهایی که باید استفاده شوند، مشخص می‌شود. معمولاً میلگردهایی با استانداردهای خاص و مقاومت مشخص برای همبندی انتخاب می‌شوند. برش میلگردها باید با دقت و به اندازه‌های دقیق انجام شود تا در مراحل بعدی هیچگونه خطایی رخ ندهد.

2. برش و آماده‌سازی میلگرد

پس از انتخاب نوع و اندازه میلگرد، مرحله بعدی شامل برش و آماده‌سازی میلگردها است. این کار با دستگاه‌های برش مخصوص میلگرد انجام می‌شود. دقت در برش بسیار اهمیت دارد، زیرا میلگردهای همبندی باید دقیقاً مطابق با نقشه‌های سازه‌ای برش داده شوند تا در مرحله اجرا به‌درستی قرار گیرند. همچنین، زنگ‌زدایی از سطح میلگردها با استفاده از روش‌های مکانیکی یا شیمیایی قبل از نصب بسیار ضروری است تا کیفیت اتصال به بتن کاهش نیابد.

3. قرار دادن میلگردهای همبندی در محل‌های مشخص

بعد از آماده‌سازی میلگردها، آن‌ها باید طبق نقشه‌های اجرایی در محل‌های مشخص‌شده قرار داده شوند. میلگردهای همبندی عموماً در بخش‌های مهم سازه مانند اتصالات تیرها، ستون‌ها و دیوارهای برشی قرار می‌گیرند. در این مرحله، دقت در قرارگیری میلگردها اهمیت بالایی دارد، زیرا هرگونه انحراف یا جابجایی می‌تواند به کاهش کیفیت سازه و کاهش مقاومت در برابر نیروهای خارجی منجر شود.

4. اتصال میلگردهای همبندی با بست‌ها یا جوشکاری

برای اطمینان از اتصال صحیح میلگردهای همبندی به یکدیگر، از دو روش اصلی استفاده می‌شود:

• استفاده از بست‌های فلزی یا پلاستیکی:

در این روش، میلگردها با بست‌های مخصوص به یکدیگر متصل می‌شوند. این بست‌ها معمولاً از جنس فلز یا پلاستیک با مقاومت بالا ساخته شده‌اند و باعث می‌شوند که میلگردها در جای خود محکم بمانند.

• جوشکاری میلگردها:

در برخی موارد، برای اتصال میلگردهای همبندی از جوشکاری استفاده می‌شود. این روش معمولاً در سازه‌های سنگین و با میلگردهای بزرگ‌تر کاربرد دارد. جوشکاری میلگرد باید با دقت و مطابق با استانداردهای فنی انجام شود تا از هرگونه شکستگی یا ضعف در نقاط اتصال جلوگیری شود.

5. کنترل و بازرسی نهایی

پس از اتمام مرحله اتصال میلگردها، مهندسان ناظر باید تمام اتصالات و جای‌گیری میلگردها را بازرسی کنند. این بازرسی شامل بررسی دقیق محل قرارگیری میلگردها، کیفیت اتصالات و بست‌ها و تطابق اجرای کار با نقشه‌های اجرایی است. در صورت وجود هرگونه ایراد یا انحراف از نقشه، باید اصلاحات لازم پیش از بتن‌ریزی انجام شود.

6. بتن‌ریزی

آخرین مرحله از اجرای میلگرد همبندی، بتن‌ریزی است. در این مرحله، بتن با استفاده از دستگاه‌های مخصوص روی میلگردهای همبندی ریخته می‌شود. برای جلوگیری از تشکیل حباب‌های هوا و اطمینان از تراکم مناسب بتن در اطراف میلگردها، از ویبره بتن استفاده می‌شود. کیفیت بتن‌ریزی تاثیر زیادی بر دوام و مقاومت نهایی سازه دارد، بنابراین باید با دقت بالایی انجام شود.

مشخصات فنی و استانداردهای میلگرد همبندی نقش حیاتی در تضمین استحکام و ایمنی سازه‌های بتنی دارند. این میلگردها براساس استانداردهای ملی و بین‌المللی تولید می‌شوند تا الزامات کیفی و فنی را برآورده کنند. در ایران، استاندارد ملی ISIRI 3132 به عنوان مرجع اصلی برای میلگردهای فولادی گرم نوردیده جهت تسلیح بتن مورد استفاده قرار می‌گیرد. این استاندارد به وضوح مشخصات مکانیکی، شیمیایی، و فیزیکی میلگردها را تعریف می‌کند.

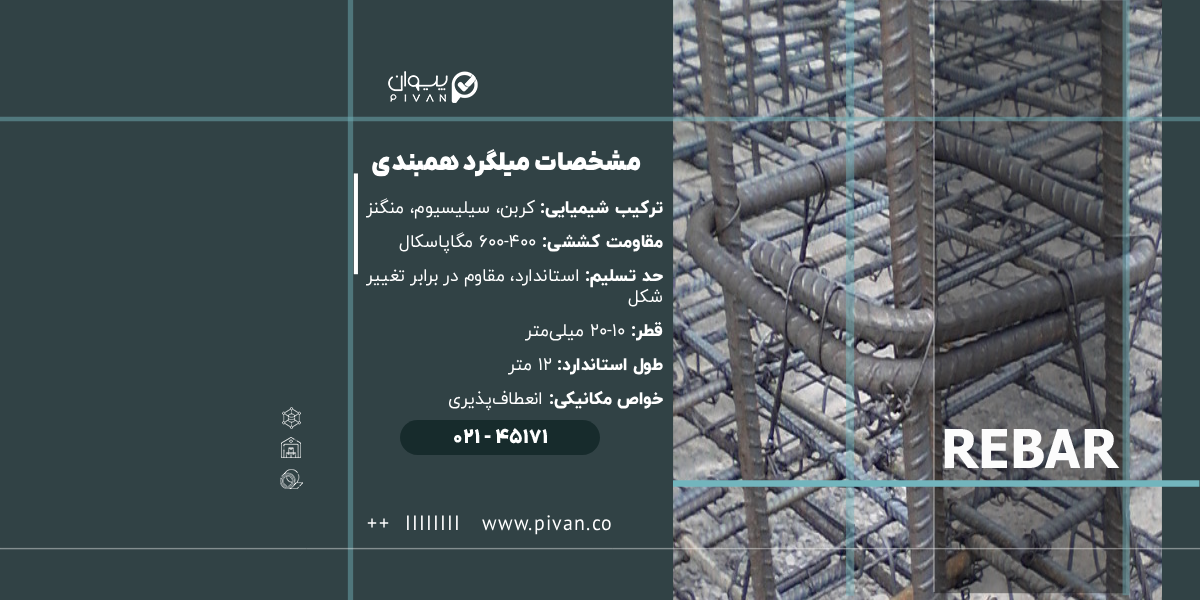

مشخصات فنی میلگرد همبندی

مشخصات فنی میلگردهای همبندی شامل ترکیب شیمیایی، خواص مکانیکی، و ابعاد آنها است. این میلگردها باید دارای ویژگی‌هایی باشند که مطابق با الزامات استانداردهای بین‌المللی باشند:

1. ترکیب شیمیایی میلگرد همبندی

درصد عناصر موجود در میلگرد، از جمله کربن، سیلیسیم، منگنز و گوگرد، باید دقیقاً کنترل شود. این ترکیب مستقیماً بر روی خواص مکانیکی فولاد تأثیر می‌گذارد.

2. خواص مکانیکی میلگرد همبندی:

مقاومت کششی (Tensile Strength): حداقل مقاومت میلگرد همبندی در برابر کشش باید مطابق با استاندارد باشد، که معمولاً بین 400 تا 600 مگاپاسکال متغیر است.

حد تسلیم (Yield Strength): مقاومت میلگرد همبندی در برابر تغییر شکل دائم از دیگر پارامترهای مهم است و باید در محدوده‌های استانداردی قرار گیرد.

درصد افزایش طول نسبی: این ویژگی، میزان انعطاف‌پذیری میلگردهای همبندی را تعیین می‌کند و باید به حد کافی باشد تا از شکنندگی در شرایط بارگذاری بیش از حد جلوگیری شود.

3. ابعاد و تلورانس‌های مجاز:

قطر میلگرد: قطر میلگرد همبندی بسته به نوع پروژه بین 10 تا 20 میلی‌متر است؛ اما با توجه به نوع سازه و بارگذاری، این مقدار می‌تواند تغییر کند. رعایت تلورانس‌های ابعادی در تولید میلگرد به کیفیت نهایی سازه کمک می‌کند.

طول میلگرد: طول استاندارد میلگرد همبندی به گونه‌ای انتخاب می‌شود که بتواند به‌طور کامل اجزای مختلف سازه را به هم متصل کند و معمولاً در طول‌های استاندارد 6 تا 12 متری موجود است.

استانداردهای تولید و آزمون: برای اطمینان از کیفیت میلگرد همبندی، آزمون‌های مختلفی بر روی آن‌ها انجام می‌شود:

• آزمون کشش: میلگرد در این آزمون تحت نیروی کششی قرار می‌گیرد تا مقاومت آن در برابر شکستگی اندازه‌گیری شود.
• آزمون خمشی: برای بررسی انعطاف‌پذیری میلگرد و توانایی آن در تحمل خم‌شدگی، این آزمون اجرا می‌شود.
• آزمون ترکیب شیمیایی: به کمک آنالیز شیمیایی، درصد عناصر تشکیل‌دهنده میلگرد بررسی می‌شود تا مطابق با استانداردهای تعیین‌شده باشد.



بررسی نکات فنی قرارگیری صحیح میلگرد همبندی

قرارگیری صحیح میلگرد همبندی در قالب‌های بتنی بسیار حیاتی است. همپوشانی میلگردها یا وجود نواقص در نصب آن‌ها می‌تواند به کاهش کارایی و استحکام سازه منجر شود. بنابراین، توجه به استانداردها و نکات فنی در این زمینه بسیار ضروری است. میلگرد همبندی باید به گونه‌ای نصب شود که از هر گونه نواقص اجرایی جلوگیری شده و میلگردها به صورت یکنواخت و متناسب با طرح سازه قرار گیرند.

اتصالات میلگرد همبندی

اتصال میلگرد همبندی به دیگر میلگردها به روش‌های مختلفی قابل انجام است. اتصال جوش‌کاری یکی از روش‌های رایج است که دارای مزایا و معایب خاص خود می‌باشد. این روش اگر به درستی انجام شود، می‌تواند اتصال محکمی ایجاد کند، اما در صورتی که استانداردهای جوش‌کاری رعایت نشود، ممکن است منجر به تضعیف اتصالات شود. اتصالات مکانیکی یا استفاده از چسب‌های خاص نیز از دیگر روش‌های موجود برای اتصال میلگرد همبندی هستند. معیارهای انتخاب نوع اتصال بر اساس نوع بار، شرایط محیطی و ویژگی‌های سازه مشخص می‌شوند.

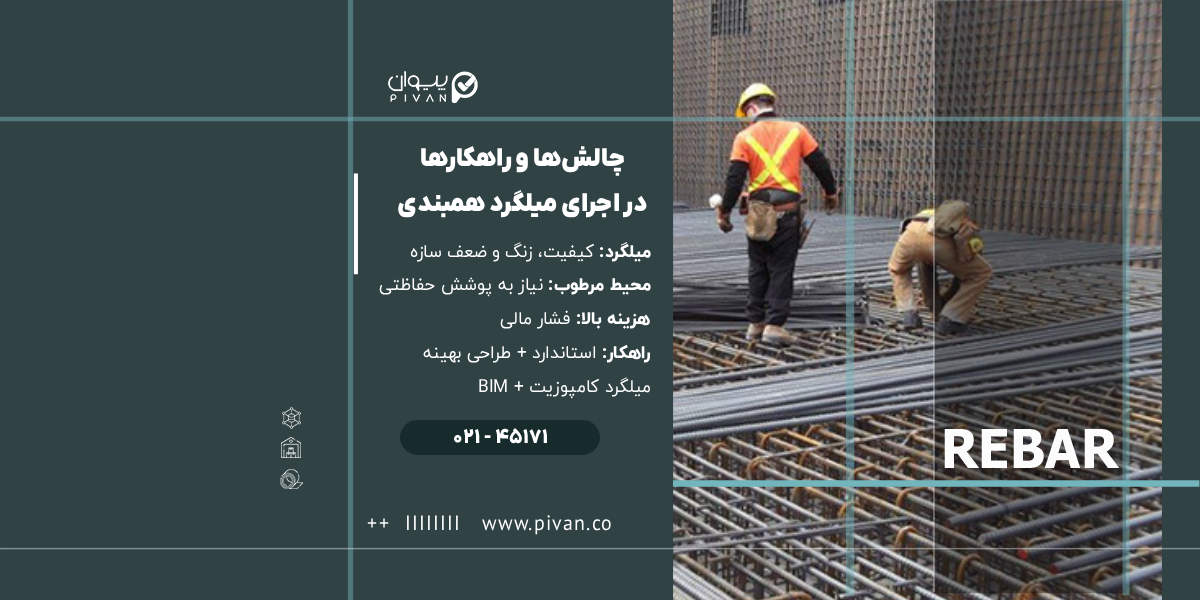

چالش‌ها و راهکارها در اجرای میلگرد همبندی

اجرای میلگرد همبندی با چالش‌های متعددی همراه است که می‌تواند بر کیفیت و کارایی سازه تأثیر بگذارد. یکی از مهم‌ترین چالش‌ها کیفیت مصالح مورد استفاده است. در صورت استفاده از میلگردهایی با کیفیت پایین یا نامناسب برای شرایط سازه، احتمال ایجاد ترک‌ها و شکستگی‌ها در بتن و کاهش استحکام سازه وجود دارد. برای مقابله با این چالش، استفاده از میلگردهای تولید شده طبق استانداردهای ملی و بین‌المللی ضروری است.

علاوه بر این، چالش‌های شرایط محیطی نیز می‌تواند اجرای صحیح میلگرد همبندی را تحت تاثیر قرار دهد. در محیط‌های مرطوب یا خورنده، میلگردها ممکن است زنگ‌زده و دچار فرسایش شوند، که این امر نیاز به استفاده از پوشش‌های حفاظتی یا میلگردهای گالوانیزه را افزایش می‌دهد.

از دیگر چالش‌ها می‌توان به هزینه‌های بالا در تهیه و نصب میلگرد اشاره کرد. هزینه‌های بالای مواد اولیه و هزینه حمل‌ میلگرد ممکن است فشار اقتصادی زیادی بر پروژه وارد کند. برای کاهش این هزینه‌ها، می‌توان بهینه‌سازی طراحی سازه و استفاده از فناوری‌های جدید مانند میلگردهای کامپوزیتی یا فناوری‌های پیشرفته در برش و خم میلگرد را مدنظر قرار داد. همچنین، استفاده از فناوری‌های نوین نظیر مدل‌سازی اطلاعات ساختمان (BIM) می‌تواند به بهینه‌سازی فرآیند طراحی و اجرای میلگرد همبندی کمک کند، به‌طوری‌که هم کاهش هزینه و هم افزایش دقت در اجرا را فراهم کند.

نتیجه‌گیری

میلگرد همبندی به عنوان یکی از عناصر کلیدی در سازه‌های بتنی، نقشی اساسی در تضمین استحکام و پایداری این نوع سازه‌ها ایفا می‌کند. اجرای صحیح میلگرد همبندی بر اساس استانداردهای فنی و استفاده از مصالح با کیفیت، نه تنها باعث افزایش یکپارچگی و ایمنی سازه می‌شود، بلکه در بلندمدت به کاهش هزینه‌های تعمیر و نگهداری و افزایش عمر مفید سازه نیز کمک می‌کند. انتخاب مناسب قطر و نوع میلگرد، توجه به روش‌های نوین نصب و اتصالات دقیق، از جمله عواملی هستند که می‌توانند به بهبود عملکرد سازه و مقاومت آن در برابر بارهای وارده منجر شوند. همچنین، بهره‌گیری از فناوری‌های جدید و رعایت استانداردهای دقیق می‌تواند خطرات ناشی از اجرای نادرست را به حداقل رسانده و کارایی پروژه‌های عمرانی را افزایش دهد.

اگر قصد خرید انواع میلگرد به عنوان میلگرد همبندی را دارید، می توانید سری به سایت پیوان بزنید، قیمت میلگرد امروز را مشاهده کنید و در صورت تمایل محصول خود را به صورت آنلاین و یا از طریق تماس با شماره 45171 خریداری نمایید.

• میلگرد همبندی چیست؟

  میلگرد همبندی یک نوع میلگرد است که برای اتصال و یکپارچگی بخش‌های مختلف سازه بتنی به کار می‌رود.

• چرا میلگرد همبندی مهم است؟

  این میلگردها به توزیع یکنواخت بار و جلوگیری از ترک‌خوردگی سازه کمک می‌کنند.

• چه استانداردهایی برای اجرای میلگرد همبندی وجود دارد؟

  استانداردهایی مانند ACI، BS و Eurocode برای اجرای میلگرد همبندی استفاده می‌شوند.
