استاندارد کاشت میلگرد در بتن

استاندارد کاشت میلگرد و کاشت انواع میلگرد یک موضوع مهم است که در دنیا همواره توسط مهندسین پروژه‌های معماری مورداستفاده قرار می‌گیرد تا امکان اضافه‌کردن بخش‌های جدید به سازه بدون تخریب بتن وجود داشته باشد. اما احتمالاً این سؤالات برای شما ایجاد می‌شود؟

  • چه نیازی به کاشت میلگرد در بتن خواهد بود؟
  • در چه پروژه‌هایی از کاشت میلگرد بتن استفاده خواهد شد و اصلاً ضرورتی وجود دارد؟
  • مراحل کاشت میلگرد بتن چگونه است؟
  • کاشت میلگرد در کدام بخش‌ها انجام می‌شود؟ آیا می‌توانیم میلگرد را در ستون و فونداسیون نصب کنیم؟
  • آیا آیین‌نامه و قانون خاصی در مورد آن وجود دارد؟ آیین‌نامه بتن ایران در مورد آن چه می‌گوید؟
  • کاشت میلگرد در اصفهان و دیگر شهرها چگونه انجام می‌شود؟

به پاسخ تمامی این پرسش‌ها خواهیم رسید اما اجازه دهید نخست این موضوع را بررسی کنیم که اصلاً استاندارد کاشت میلگرد چیست و چرا از آن استفاده می‌شود؟ کاشت انواع میلگرد نیاز به رعایت استاندارد خاصی دارد؟ درصورتی‌که درگیر پروژه‌های عمرانی شده باشید احتمالاً می‌دانید که گاهی نیاز است که سازه‌های بتنی بیش‌ازپیش مقاوم‌سازی شوند. پروژه به شکلی اجرا می‌شود که مقاومت حال حاضر کافی نیست. پس دریافتیم که کاشت میلگرد در بتن به‌طورکلی به‌منظور مقاوم‌سازی و تقویت سازه می‌باشد. علاوه‌برآن لازم و ضروری است که در پروژه‌هایی که بتن متریال اصلی است استفاده شود. جهت دریافت آخرین قیمت میلگرد آجدار در سایت پیوان می‌توانید کلیک کنید.

در استاندارد کاشت میلگرد باید مهندس عمران نظارت ویژه‌ای روی نحوه انجام آن داشته باشد. در نهایت کاشت انواع میلگرد به‌طورکلی بر اساس سه راهکار انجام می‌گردد که در ادامه به طور مفصل آن‌ها را بررسی خواهیم کرد. همین‌طور سعی می‌کنیم توضیحاتی در مورد مزایا و معایب آن‌ها و نحوه کاشت میلگرد در اصفهان شرح دهیم.

 استاندارد کاشت میلگرد

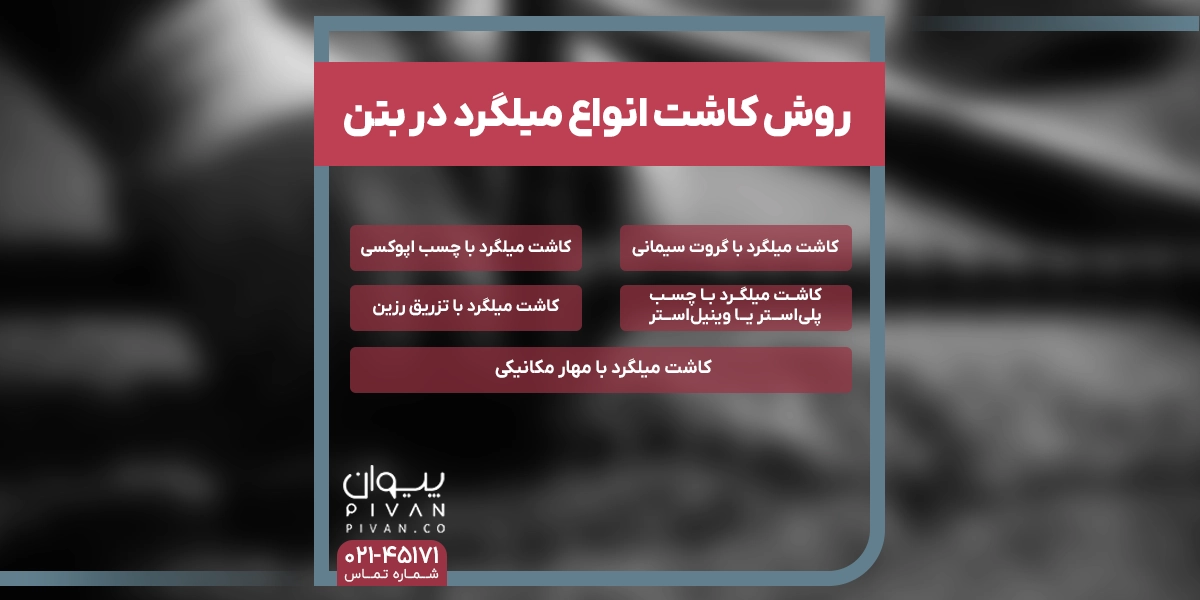

روش کاشت انواع میلگرد در بتن ساختمان

به‌طورکلی از سه روش برای کاشتن بولت یا میلگرد در بتن استفاده می‌شود. اولین راهکار کاشت آرماتور و بولت با بهره‌گیری از مواد پایه سیمانی می‌باشد. روش دوم با استفاده از مهار مکانیکی و در نهایت راهکار سوم نیز روش کاشت بولت و آرماتور با چسب کاشت اپوکسی خواهد بود. در برخی منابع به آن چسب کاشت شیمایی نیز می‌گویند. هرکدام از این روش‌ها خود مسیر مشخصی دارند.

روش اولی که قصد داریم به شما توضیح دهیم درباره کاشت انواع میلگرد با استفاده از مواد پایه سیمانی خواهد بود که معمولاً بنا به دلایلی نظیر عدم تعبیه ریشه‌ها در ستون و دیوار برشی خواهد بود. علاوه‌برآن در این روش نخست لازم است که سوراخی به قطر 5 میلیمتر بزرگ‌تر از میلگرد و به طول مهاری آن و یا بیشتر در بتن ایجاد گردد. پس از آن با استفاده از ملات داخل آن پر شده و تا جایی که دو سوم فضای حفره بسته شود.

توجه کنید که در این روش نیاز است که ملات با مواد منبسط شده و روان ترکیب شده باشد. این باعث می‌شود که تمامی بخش‌ها، حرفه‌ها و بریدگی‌های خاموت نیز پر شود. در ادامه آرماتور یا بولت به کمک جک هیدرولیکی مخصوص وارد سوراخ می‌شود. این مواد در داخل حفره کم‌کم به مقاومت لازم می‌رسند. درصورتی‌که میلگرد آجدار باشد نتیجه کار بهتر خواهد شد. چون آج ها به‌عنوان ترمز عمل می‌کنند. استاندارد کاشت میلگرد و کاشت انواع میلگرد بستگی به پروژه اجرایی و میزان توانمندی پیمانکار دارد.

  • کاشت انواع میلگرد با استفاده از مواد اپوکسی

روش دوم با استفاده از چسب اپوکسی خواهد بود. در این روش مشابه روش‌های قبلی به‌جای این که از ملات استفاده شود از رزین اپوکسی استفاده خواهد شد. در واقع این چسب جای سیمان را می‌گیرد و باتوجه‌به این که چسبندگی آن فوق‌العاده بالا است یک گزینه ایده‌آل است. اما در مقابل لازم است که قطر سوراخ ایجاد شده کوچک‌تر باشد تا شما به چسب کمتری نیاز داشته باشید. از طرفی خلا اطراف چسب باعث نشود که فضای اضافه موجب لق شدن و ارتعاش شود و در کنار آن موضوع کاهش میزان استحکام به وجود آید.

کاشت میلگردضمن این که قیمت مواد به کار گرفته در این روش عموماً بالاست. خوب شما می‌توانید پایه سیمانی و ملات را با هزینه و قیمت کمتری تهیه کنید. ضمن این که چسب‌های به کار گرفته در این روش قدرت گیرش بالایی دارند و نمی‌توان آن‌ها را به‌خوبی بسته‌بندی نمود. خیلی زود خودشان را گرفته و در این وضعیت قابل‌استفاده نخواهند بود.

اطلاعات بیشتر در: کاربرد میلگرد فولادی در ساختمان‌سازی چیست؟

  • استفاده از روش مهار مکانیکی برای کاشت انواع آرماتور

در بررسی استاندارد کاشت میلگرد نوع مهار مکانیکی نیز وجود دارد که روشی متداول است. اما چگونه انجام خواهد شد؟ بر اساس همان روش‌های پیشین لازم است که یک سوراخ به قطر حدودی دو میلیمتر و یا گاهی بزرگ‌تر از قطر آرماتور روی بتن ایجاد گردد. پس از آن آرماتور با استفاده از مهار مکانیکی داخل سوراخ قرار می‌گیرد. لازم به ذکر است که آرماتور در انتهای خود دارای پره‌هایی است که به‌صورت اختصاصی طراحی می‌شوند و وقتی که روی بتن چرخانده می‌شود به جدارهای سوراخ چسبیده و در نتیجه آرماتور به حدی سفت می شود که پره‌ها احتمالاً به دیوار می‌چسبند. پس از آن باید بدانید که در استاندارد کاشت میلگرد به روش مهار مکانیکی معمولاً برای بارهای دینامیکی استاندارد نخواهد بود. چون ممکن است بتن توسط پره‌ها خرد شده و میلگرد در جای خود بلغزد و استحکام و پایداری لازم را نداشته باشد.

البته لازم به ذکر است که در کاشت میلگرد در بتن شما می‌توانید از اطلاعات فیزیکی و مکانیکی هر میلگرد که توسط کارخانجات تولید می‌شود نیز استفاده کنید. علاوه‌برآن هر نوع از آرماتور دارای خواصی بر حسب قطر و مقاومت نیروی برشی و کششی است. این اطلاعات به‌عنوان شناسنامه توسط کارخانه تولید میلگرد ارائه می‌گردد.

بیشتر بخوانید: با استانداردهای میلگرد آشنا شوید!

 استاندارد کاشت  انواع میل‌گرد

بررسی دلایل کاشت آرماتور و میله‌گرد در ستون

لازم دیدیم که اشاره‌ای به مسئله کاشت میلگرد در ستون داشته باشیم. در واقع در برخی مواقع در سازه‌های بتنی نیاز است که بخشی به ساختمان اضافه شود. در نتیجه برای جلوگیری از ورود آسیب‌های احتمالی کششی و گرانشی به ساختار ستون نیاز است که روی آن میلگرد کاشته شود. البته شما باید در مورد ساختار ستون اطلاعات دقیقی داشته باشید تا آن را دچار آسیب نکنید. مثلاً پیمانکار قصد اضافه‌کردن تراس به ساختمان را دارد و در نتیجه لازم است که عملیات کاشت بتن در ستون انجام گردد.

به‌طورکلی هفت مرحله برای اجرا و کاشت میلگرد در بتن وجود دارد که باید بند به بند و به‌صورت کاملاً دقیق انجام شود. استاندارد کاشت میلگرد در مرحله اول تمیزکاری و آماده‌سازی فضای موردنظر برای انجام کاشت خواهد بود. در کاشت های عمومی بهتر است که تا شعاع 30 سانتی‌متر فضا عاری از هرگونه گردوخاک و مواد مزاحم باشد.

پس از آن لازم است که بتن کاملاً خشک شود و اگر خیس است در محیطی قرار بگیرد که خیسی و نم ازروی آن حذف گردد. البته اگر امکان جابه‌جایی بتن را ندارید لزومی ندارد که صددرصد عاری از هرگونه رطوبت باشد. سپس شما در مرحله سوم بتن را سوراخ می‌کنید که البته باید محاسبات آن توسط مهندسین متخصص و آشنا به این حوزه انجام گردد. داخل حفره ایجاد شده باید خالی شود. برای این کار از یک سری ابزارهای خاص مکش ساختمانی و مورداستفاده در پروژه‌های عمرانی بهره گرفته می‌شود. حتی در ادامه می‌توانید با استفاده از فرچه سیمی و دستگاه‌های مکنده بیش‌ازپیش حفره را تمیز کنید تا مواد اضافه به طور کامل حذف شوند.

بیشتر بخوانید: میلگرد بستر و استاندارد استفاده از آن

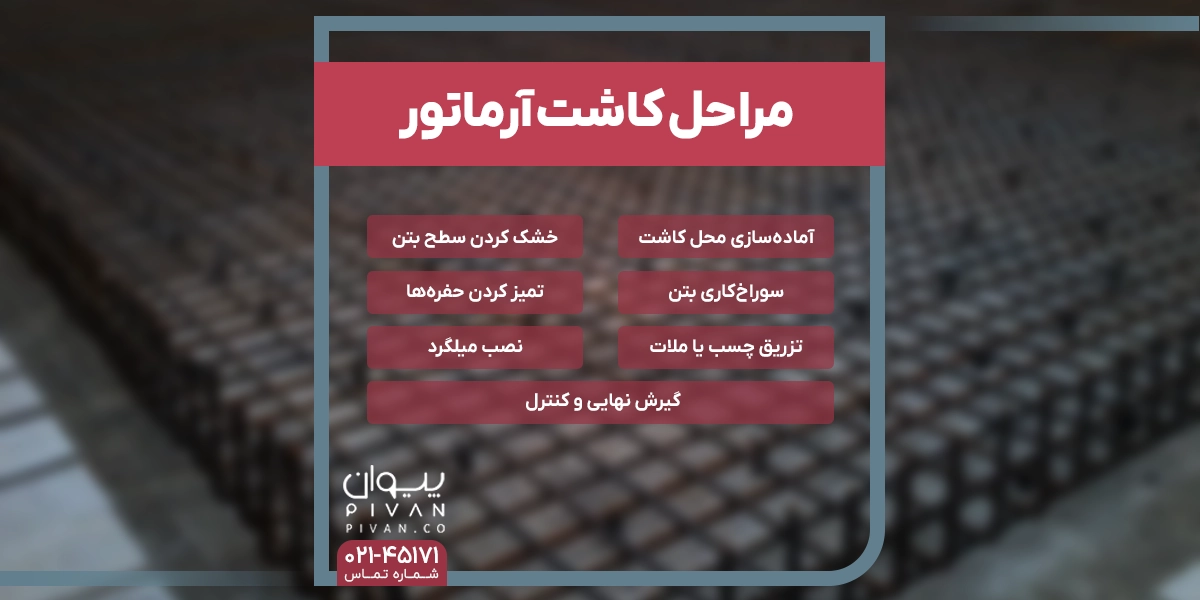

مراحل کاشت آرماتور در انواع بتن

خوب به سراغ ششمین مرحله استاندارد کاشت میلگرد می‌رویم. در این مرحله شما باید به سراغ تزریق چسب یا ملات بروید. برای اضافه‌کردن چسب به حفره ایجاد شده لازم است که از تفنگ‌های تزریق مخصوص استفاده کنید. در روش سیمانی البته از مواد پایه سیمان و در روش مکانیکی نیز از پیچ‌های خاص با مقاومت و استحکام بالا استفاده خواهد شد.

مرحله آخر در واقع کاشت میلگرد درون حفره‌ای است که شما ایجاد کرده‌اید. به طور مثال اگر نحوه اجرای شما با چسب است. لازم است که به‌صورت دورانی کل فضا پر شده و سپس میلگرد بدون مواد اضافه، زنگ‌زدگی و اکسید کاشته می‌شود. خوب لازم است که کل بدنه میلگرد به چسب یا ملات آغشته شود. در این صورت چسبندگی بیشتری خواهد داشت. و در مابقی مباحث همه چیز بستگی به نحوه اجرا و تجربه تیم اجرایی دارد.

دریافتیم که در مقاوم‌سازی و بالابردن توان مقاومتی سازه‌های بتنی شما همیشه نیازی به تخریب نخواهید داشت. گاهی می‌توانید با استفاده از استاندارد کاشت میلگرد این کار را با هزینه و دردسر کم تر انجام دهید و نتیجه نهایی نیز کاملاً قابل‌اطمینان خواهد بود. پس در مورد آن نگرانی به خرج ندهید. البته به شرطی که کل این پروسه با محاسبات دقیق انجام شود و هیچ خطایی در کار وجود نداشته باشد. جهت کسب اطلاعات بیشتر می‌توانید مقاله میلگرد ریشه یا انتظار چیست؟ را مطالعه کنید.

کاشت میل‌گرد

عمق سوراخ کاشت میلگرد چقدر باشد؟

کاشت میلگرد در بتن روی یک عمق خاص انجام می‌شود. برای محاسبه آن شما باید ضوابط کاشت را به‌خوبی در آیین‌نامه بررسی کنید. ضمن این که فاصله میان این کاشت ها و همین‌طور میزان فرورفت آن‌ها نیز اهمیت زیادی دارد. در نهایت باتوجه‌به نوع ترکیبات چسب کاشت، قطر و عمق کاشت می‌تواند متفاوت باشد. جنس میلگرد نیز روی این مسئله تأثیر زیادی می‌گذارد. در نهایت برای اصل اولیه انجام عمق سوراخ کاشت میلگرد و می‌توانید سوراخ 4 میلیمتر بیش از قطر میلگرد و برای چسب زنی سه‌جزئی ده میلیمتر بزرگ‌تر را در نظر بگیرید. همین‌طور عمق کاشت طول کاشت و سوراخ‌کاری 12 برابر قطر باید در نظر گرفته شود. علاوه‌برآن توجه کنید که مهم‌ترین ملاک در این مبحث مشخصات فنی محصول مصرفی خواهد بود.

بهترین چسب و خمیر کاشت میلگرد نیز نوع سه‌ جزئی است که بدون استفاده از حلال بر پایه رزین ساخته می‌شود و این متریال قوی‌ترین گونه مواد چسبنده بر پایه رزین‌های اپوکسی است. خمیر کاشت 2 جزئی یک چسب با دامنه کاربرد زیاد در هنگام سخت شدن فاقد جمع‌شدگی خواهد بود و همین‌طور مدل خمیر کاشت 2 جزئی معمولاً گزینه مناسبی است.

 نوع انکر سایز انکر سایز سوراخکاری (MM) عمق کاشت پیش‌فرض (MM)حجم جسب مصرفی (Mi)
 میلگرد1418 125 25
 بولت (میلگرد سرزوه) 18 22 140 35
 راد تمام رزوه 20 24 170 60



بیشتر بخوانید: ابزارهای اصلی برش میلگرد و نحوه استفاده از آن

معایب کاشت میلگرد در بتن چیست؟

ممکن است این پرسش مطرح شود که در نهایت مشکلات این روش چیست؟ باید اشاره کنیم به این مسئله که احتمال بروز خطای انسانی غیرقابل‌جبران، عدم انعطاف‌پذیری و همین‌طور تغییر در وزن سازه وجود دارد. در این صورت مشکلات مربوط به سنگین بودن مصالح و حمل آن‌ها نیز اهمیت زیادی دارد و احتمال خوردگی و پوسیدگی در ورق‌های فلزی نیز مطرح می‌شود که بخصوص در هوای مرطوب و تقریباً 99 درصد هوای ایران کاملاً رخ می‌دهد. علاوه‌برآن باید دقت کرد که بسیاری از مدیران پروژه از روش‌های اشتباه بری چسب کاری و همین‌طور متریال غیرمتناسب استفاده می‌کنند. که در این صورت کاشت میلگرد بادقت انجام نمی‌شود و می‌تواند موجب رخدادهای منفی شود.

بیشتر بخوانید: تفاوت میلگرد A2 و A3 در چیست؟

محاسبات حداقل طول کاشت آرماتور فشاری

بحث دیگری که مطرح می‌شود مربوط به‌حساب کردن طول کاشت آرماتور خواهد بود. طول کاشت معمولاً دو متغیر خواهد داشت. حالت اول در صورتی است که کاور بتن روی آرماتور گذاشته شده و سه برابر قطر میلگرد کم‌تر باشد. از طرفی فاصله عرضی میلگردهای کاشته شده از یکدیگر نیز از مقدار شش برابر قطر آرماتور نیز کم‌تر است. ضریب آن نیز k1 برابر عدد 1/5 خواهد بود. برای این کار از این فرمول استفاده می‌شود:

Ld = k1 * K2 * Ldb فرمول محاسبه حداقل طول آرماتور کششی
و همین‌طور برای محاسبه حداقل طول کاشت آرماتور فشاری نیز از فرمول: Ldc = a1 * a2 * Ldcb استفاده خواهد شد.
در این فرمول عدد Ldc حداقل طول کاشت، a1 نشان‌دهنده مقدار میلگرد موردنیاز بر اساس طرح تعیین شده، a2 برابر با 1 و در نهایت Ldcb نیز نشان‌دهنده طول گیرایی مبنای میلگرد در فشار است و حاصل آن از رابطه زیر به دست خواهد آمد.
Ldb = (db * fy) / (4 * fb)

معمولاً کاشت میلگرد برای مقاوم‌سازی سازه‌های بتنی، ایجاد پوشش بتنی، تسلیح کردن و قوی کردن سقف و همین‌طور کاشت ریشه برای ستون جدید در ساختمان‌هایی است که احتمالاً گسترش خواهند یافت. علاوه‌برآن در عرشه پل‌ها نیز مورداستفاده قرار می‌گیرد. و معمولاً بر اساس مقاوم‌سازی با ژاکت فلزی، ژاکت بتنی، و FRP انجام می‌شود و لازم است که محاسبه عمق به‌درستی صورت پذیرد.

بیشتر بخوانید: وصله میلگرد چیست و چه کاربردی دارد؟

مهم‌ترین دلایل استفاده از چسب کاشت

چسب کاشت معمولاً یکی از متداول‌ترین روش‌ها برای افزایش مقاومت می‌باشد. چسبندگی زیادی دارد، مقاومت کششی آن بالا بوده و کارپذیری فوق‌العاده‌ای دارد، ضمن این که روند سریع کسب مقاومت را به‌خوبی و بدون مشکل طی کرده از طرفی استحکام در برابر لرزش سازه‌ای افزایش می‌یابد و عدم جذاب آب و مقاومت در برابر شرایط بد آب‌وهوایی و یا اکسید از جمله مهم‌ترین عواملی است که سبب انتخاب این ماده می‌شود.

از طرفی از چسب می‌توان برای کاشت میلگرد، انکر بولت، میله‌های آهنی، استیل و فلزی، مقاوم‌سازی بناها، ترمیم سطوح بتنی افقی و عمودی، پرکردن فضای بین بتن و همین‌طور قابلیت چسبندگی بین مقاطع فلزی و بتن یا سنگ نیز استفاده می‌شود. در نهایت کاشت میلگرد تقریباً به چهار روش انجام خواهد شد و روش اول برای جوش و اتصال براکت و یا قطعه فلزی به جسم بتن، میلگرد کشیشی شناژ، میلگرد دوخت برای اتصال بتن قدیمی و میلگرد ریشه ستون و دیوار برشی برای فونداسیون استفاده می‌شود.

جدول کاشت بولت و آرماتور به وسیله چسب اپوکسی

سایز بولت(mm)عمق کاشت(mm)مقاومت کششی (ton)
141106.5
161308
1815010.5
2017015
2219017
2421020
2625025
2828027
کاشت میل‌گرد

کاشت انواع میلگرد در اصفهان

اگر به دنبال کاشت میلگرد در اصفهان هستید به چند مسئله توجه کنید. کاشت میلگرد در بتن به‌منظور نصب صفحه‌های اتصال و یا ساخت تیرپا یا ستون جدید، نصب صفحات تمام فلزی به جهت اجرای نما. مقاوم‌سازی سازه با استفاده از روش ژاکتینگ، تقویت فونداسیون که کمی بالاتر به آن اشاره کردیم و همین‌طور اضافه‌کردن بخش‌های جدید به سقف انجام خواهد شد و به‌طورکلی مفاد زیادی در پروژه‌های ساختمانی دارد. اصل مهم در مورد این روش عدم نیاز به تخریب و ساخت‌وساز مجدد است. برای بسیاری این سؤال ایجاد می‌شود که ما باید برای انتخاب عمق سوراخ از چه استانداردهایی پیروی کنیم؟

خوب اندازه‌گیری تا حد زیادی وابسته به محاسبات و بهره‌گیری از استانداردهایی است. که در اختیار پیمانکار و مهندس اجرای پروژه بوده و می‌تواند از استعلام سازمان نظام‌مهندسی برای دستیابی به یک عدد دقیق‌تر بر اساس شرایط بتن و نوع پروژه استفاده نماید تا به عدد درستی برسد. همین‌طور به جهت بررسی دقیق‌تر این موضوع به شما پیشنهاد می‌کنیم. که آیین‌نامه بتن ایران که با نام اختصاری آبا شناخته می‌شود را بررسی فرمایید. در این آیین‌نامه اطلاعاتی دقیق در مورد این‌گونه پروژه‌ها و استاندارد کاشت میلگرد آمده است.
