تیرآهن دوبل چیست؟

تیرآهن دوبل، ترکیبی از دو تیرآهن است که با هنرمندی خاصی در کنار هم قرار گرفته و به ستون‌هایی با استحکام و دوام بی‌نظیر تبدیل می‌شود. این نوع ستون‌ها، که گاه به نام ستون دوبل یا تیر جفت نیز شناخته می‌شوند، در قلب سازه‌ها نقشی بی‌بدیل ایفا می‌کنند. چرا که ستون‌ها، به‌عنوان شاهرگ‌های حیاتی هر ساختمان، وظیفه‌ی انتقال نیروهای وارد بر سازه به زمین و فونداسیون را بر عهده دارند.

این روش از اتصال، با تلفیق دو تیرآهن و به‌کارگیری ورق‌های فلزی به‌عنوان پیونددهنده، علاوه بر ایجاد انسجام، مقاومت ساختار را نیز به طرز چشمگیری افزایش می‌دهد. ویژگی‌های اقتصادی و کارایی این مقاطع فولادی، محبوبیت آن‌ها را در میان مهندسان سازه به اوج رسانده است. ستون‌های دوبل، با قدرت تحمل بارهای سنگین و توزیع نیروهای وارده، سازه‌ها را در برابر آزمون‌های سخت طبیعت، همچون باد و زلزله، مقاوم می‌سازند.

معرفی تیرآهن دوبل

تیرآهن دوبل، یکی از شاهکارهای فولادی صنعت ساختمان‌سازی، با نقش‌آفرینی خود در سازه‌های عظیم و آسمان‌خراش‌ها، پایه‌های مقاومت و دوام را می‌سازد. این مقطع فولادی از ترکیب دو تیرآهن I شکل ساخته می‌شود که با هنر جوشکاری و استفاده از پلیت، به یکدیگر متصل می‌گردند. شاخه‌های ۱۲ متری این تیرآهن، زمانی که با استانداردهای دقیق و دقتی مهندسی شده به هم پیوند داده شوند، به ستون‌هایی بی‌بدیل برای استحکام سازه‌ها تبدیل می‌شوند.

اما تیرآهن دوبل، همچون نگینی بر تاج سازه‌ها، تنها در صورتی درخشش واقعی خود را نشان می‌دهد که کیفیت آن بی‌نقص باشد. اگر این محصول از برندها یا فروشندگان نامعتبر تهیه شود، به جای آنکه ارمغان‌آور ایمنی و دوام باشد، می‌تواند مخاطرات جدی برای سازه ایجاد کند. ایراداتی که گاه در میانه‌ی پروژه آشکار می‌شوند، تنها به هدر رفت زمان و هزینه نمی‌انجامند، بلکه اجرای پروژه را نیز با تأخیری گاه چندماهه مواجه می‌کنند.

در دنیای ساخت‌وساز، انتخاب تیرآهن دوبل باکیفیت، نه تنها ضامن دوام پروژه، بلکه تدبیری است برای جلوگیری از معضلات احتمالی. پس، خرید از منابع معتبر، همچون شرکت‌های خوش‌نامی که اعتبارشان در گرو اعتماد مشتریان است، می‌تواند سرآغاز مسیری مطمئن و بی‌دغدغه برای ساخت سازه‌های ماندگار باشد.

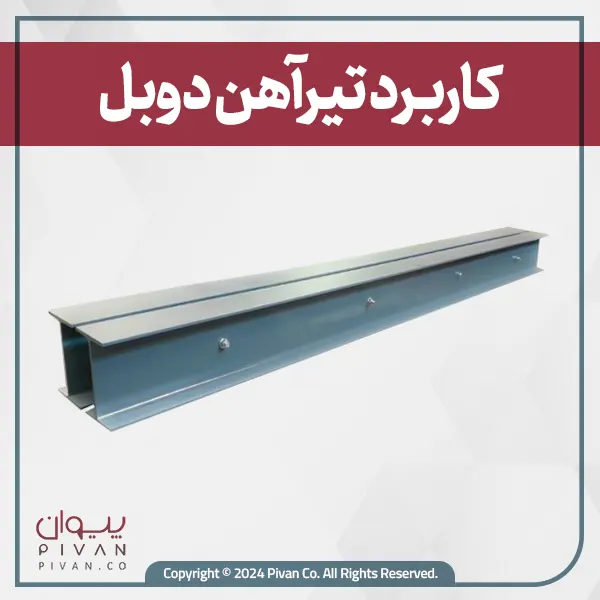

کاربردهای تیرآهن دوبل

تیرآهن دوبل، نگهبان بی‌بدیل سازه‌های عظیم و ساختمان‌های بلند، به‌واسطه‌ی سطح مقطع گسترده خود، نیروی وارد بر سازه را به‌گونه‌ای بی‌همتا مهار می‌کند. این مقطع فولادی با کاهش تنش و توزیع متوازن نیروها، پایداری و استحکام سازه را تضمین می‌نماید. اما کاربرد این شاهکار مهندسی، به‌ویژه در مواردی نمایان می‌شود که نیاز به انتخابی هوشمندانه و سریع برای ساخت ستون‌های مقاوم باشد:

• جایگزینی در نبود تیرهای بال‌پهن یا قوطی
  زمانی که دسترسی به تیرهای بال‌پهن یا مقاطع قوطی‌شکل ممکن نباشد، تیرآهن دوبل با حضور هوشمندانه خود، گزینه‌ای ایده‌آل برای ساخت ستون‌های دوبل فراهم می‌آورد.

• راهکاری ساده و کارآمد
  تیرآهن دوبل، انتخابی سریع‌تر و ساده‌تر برای ساخت ستون‌هایی است که از ورق‌های فولادی طراحی شده‌اند و نیازی به فرایندهای پیچیده ندارد.

• مقابله با کمانش
  در نبرد با پدیده‌ی کمانش، این مقطع فولادی نقش قهرمانانه‌ای ایفا می‌کند؛ چراکه با افزایش سطح مقطع ستون، پایداری سازه را بهبود می‌بخشد و ایمنی آن را تضمین می‌نماید.

ویژگی‌های برجسته تیرآهن دوبل

تیرآهن دوبل، یکی از بازیگران کلیدی در نمایش قدرت سازه‌ها، ویژگی‌هایی دارد که آن را به انتخابی ایده‌آل برای ساخت ستون‌های مقاوم بدل می‌کند. این مقطع فولادی، اگر از نوع باکیفیت و استاندارد خود باشد، توانایی ارتقای چشمگیر مقاومت و دوام سازه را داراست.

نکته‌ای مهم درباره این محصول، استفاده از تیرآهن نوع IPE در ساخت ستون دوبل است. این تیرآهن‌ها با اتصال دقیق به وسیله ورق‌های فولادی، ظرفیت کششی بالاتری را به نمایش می‌گذارند. علاوه بر این، فرآیند نصب آن‌ها ساده‌تر و سریع‌تر بوده و همین امر، نه‌تنها هزینه‌ها را کاهش می‌دهد بلکه سرعت اجرای پروژه را نیز به طرز محسوسی افزایش می‌بخشد.

ستون‌ها، به‌عنوان پایه‌های اصلی سازه، بار سنگین ایمنی و پایداری را بر دوش دارند. ازاین‌رو، استفاده از تیرآهن دوبل باکیفیت، ضرورتی انکارناپذیر است. انتخابی که نه‌تنها امنیت سازه شما را تضمین می‌کند، بلکه هزینه‌های ناشی از تعمیرات یا جایگزینی را نیز به حداقل می‌رساند.در ادامه حتما مقاله تیرآهن IPE پیوان را مطالعه فرمایید.

روش‌های ساخت ستون دوبل

ستون دوبل، نماد پایداری و استحکام در سازه‌های فلزی، با روش‌هایی دقیق و مبتنی بر اصول مهندسی ساخته می‌شود. این ستون‌ها حاصل اتصال دو تیرآهن هستند که با دقت و ظرافت به یکدیگر پیوند می‌خورند. زمانی که مقاومت تیرآهن‌های منفرد کافی نباشد، ستون دوبل به میدان می‌آید و با ساختاری مقاوم، بار سنگین سازه را به‌دوش می‌کشد. در ادامه، به معرفی سه روش رایج در ساخت ستون‌های دوبل می‌پردازیم:

۱. اتصال دو تیرآهن با روش جفت کردن

در این روش، دو تیرآهن IPE یا معمولی به گونه‌ای کنار هم قرار می‌گیرند که جان‌هایشان روبه‌روی یکدیگر باشند. سپس بال‌های دو تیرآهن با جوشکاری نقطه‌ای به هم متصل می‌شوند. در این فرآیند:

• جوشکاری ممتد ممنوع است؛ چراکه حرارت ناشی از آن ممکن است باعث اعوجاج در تیرآهن شده و خواص مکانیکی آن را تغییر دهد.
• ضخامت جوش نباید بیش از ۱.۵ میلی‌متر باشد و در صورت بیشتر شدن فاصله، باید از مصالح پرکننده استفاده کرد.
• فاصله میان نقاط جوش نباید از ۳۰ سانتی‌متر تجاوز کند تا استحکام اتصال حفظ شود.

۲. اتصال با استفاده از ورق سرتاسری

این روش، یکی از کاربردی‌ترین شیوه‌ها برای افزایش استحکام ستون دوبل است. در این روش:

• یک ورق فولادی سرتاسری به دو طرف تیرآهن‌ها جوش داده می‌شود.
• لبه‌های ورق باید دو سانتی‌متر از لبه بال تیرآهن فاصله داشته باشند.
• ضخامت بیشتر ورق، مقاومت بیشتری ایجاد می‌کند، اما وزن کلی ستون را نیز افزایش می‌دهد.

۳. اتصال با بست‌های موازی و مورب

در این روش، دو تیرآهن با استفاده از بست‌های موازی و مورب به یکدیگر متصل می‌شوند و سازه‌ای با عنوان ستون پا باز یا ستون مشبک پدید می‌آید. این روش دارای ویژگی‌های زیر است:

• فاصله میان دو تیرآهن بیشتر از روش‌های دیگر است.
• از تسمه‌ها یا ورق‌های جوش‌خورده برای ایجاد اتصال استفاده می‌شود.
• جوشکاری باید به‌صورت سرتاسری و دور تا دور تسمه‌ها انجام شود.
• استفاده از بست‌های چپ و راست، که به شکل مثلث هستند، مقاومت بیشتری به سازه می‌بخشد.

هنر جوشکاری تیرآهن دوبل

ساخت تیرآهن دوبل، فرایندی دقیق و حساس است که با بهره‌گیری از تکنیک‌های جوشکاری، به ایجاد اتصالاتی مقاوم و ماندگار می‌انجامد. در این فرآیند، تیرآهن‌ها به کمک جوش به یکدیگر متصل می‌شوند و بسته به نوع اتصال و ضخامت تیرآهن، روش‌های متنوعی به‌کار گرفته می‌شود. در برخی موارد، این جوش‌ها به‌صورت سرتاسری اجرا می‌شوند و گاهی در فواصل ۳۰ سانتی‌متری قرار می‌گیرند. با این حال، اگر از بست‌ها برای اتصال استفاده شود، نیازی به جوشکاری نخواهد بود. دو روش برجسته در جوشکاری تیرآهن دوبل شامل جوشکاری آرک با الکترود خمیری و جوشکاری آرک با الکترود فلزی است.

جوشکاری آرک با الکترود خمیری

یکی از روش‌های متداول برای اتصال تیرآهن‌هایی با ضخامت کمتر است. در این روش، جریان الکتریکی از الکترود عبور کرده و قوسی بین نوک الکترود و سطح فلز ایجاد می‌کند. مقاومت الکتریکی تولیدشده، حرارتی کافی برای ذوب فلز پایه و الکترود فراهم می‌آورد. این دو فلز ذوب‌شده در هم آمیخته و پس از سرد شدن، ساختاری یکپارچه و مقاوم شکل می‌دهند. این روش به دلیل دقت و کارایی بالا، یکی از محبوب‌ترین شیوه‌ها برای اجرای اتصالات ظریف و دقیق است

 جوشکاری آرک با الکترود فلزی

رویکردی پیشرفته‌تر است، تیرآهن‌های ضخیم‌تر به‌صورت خودکار یا نیمه‌خودکار جوش داده می‌شوند. در حالت نیمه‌خودکار، اپراتور با استفاده از دستگیره مخصوص، سرعت و دقت جوشکاری را کنترل می‌کند. الکترودهای استفاده‌شده در این روش، پوششی فلزی دارند که به ایجاد آرک و اتصال قوی میان تیرآهن‌ها کمک می‌کند. این روش به دلیل قدرت و استحکام بالا، برای تیرآهن‌های ضخیم و سازه‌هایی که نیاز به مقاومت بیشتری دارند، به‌کار گرفته می‌شود.

نحوه اتصال دو تیرآهن به هم

هنگامی که تیرآهن‌ها برای خلق ستون یا تیر دوبل به هم می‌پیوندند، نوعی هنر صنعتی به نمایش درمی‌آید که در پس آن دقت، خلاقیت و دانش فنی موج می‌زند. روش‌های اتصال این عناصر فولادی، با توجه به نوع سازه، حجم آن و میزان مقاومتی که از آن انتظار می‌رود، تعیین می‌شود. از جوشکاری تا استفاده از ورق‌های سرتاسری و بست‌های فلزی، هر روش ویژگی‌ها و ظرافت‌های خاص خود را دارد که به‌طور دقیق اجرا می‌شود.

در شیوه دوبله کردن، تیرآهن‌ها روی سطحی صاف، کنار هم قرار می‌گیرند. ابتدا وسط و دوسر بال‌ها به یکدیگر جوش داده می‌شوند. سپس ستون برگردانده شده و طرف دیگر نیز با دقت جوشکاری می‌شود. این فرآیند، اتصالی محکم و پایدار ایجاد می‌کند که می‌تواند وزن و فشارهای وارده بر سازه را تحمل کند.

اتصال از طریق ورق سرتاسری نیز یکی دیگر از راهکارهای مؤثر است. در این روش، ورقی فولادی در محل اتصال دو تیرآهن قرار می‌گیرد و هر دو طرف آن با جوش به تیرآهن‌ها متصل می‌شود. در اینجا رعایت جزئیات اهمیت بسیاری دارد؛ لبه ورق‌ها باید حداقل دو سانتی‌متر از لبه بال تیرآهن فاصله داشته باشند و جوشکاری نباید به‌صورت ممتد انجام شود، تا از ایجاد تنش‌های ناخواسته جلوگیری شود.

روش دیگر، استفاده از بست‌های فلزی است که به‌طور خاص در ایجاد ستون‌های دوبل کاربرد دارد. در این شیوه، بست‌ها یا تسمه‌های فلزی میان دو تیرآهن قرار می‌گیرند و با دقت آن‌ها را به هم متصل می‌کنند. این بست‌ها باید طولی برابر با فاصله مرکز به مرکز دو تیرآهن داشته باشند و عرض آن‌ها از ۴۲ درصد طولشان کمتر نباشد. همچنین ضخامت این وصله‌ها نباید از ۰.۰۲ طول آن‌ها کمتر باشد. این معیارها تضمین می‌کنند که اتصال ایجاد شده به‌اندازه کافی قوی و مقاوم باشد.

جمه بندی

اتصال دو تیرآهن برای ایجاد ستون یا تیر دوبل، یکی از اصولی‌ترین روش‌ها در سازه‌های فلزی است که به سه شیوه اصلی انجام می‌شود: جوشکاری دوبله کردن، استفاده از ورق سرتاسری و بست‌های فلزی. در روش جوشکاری، تیرآهن‌ها کنار هم قرار گرفته و بال‌ها با دقت جوش داده می‌شوند. اتصال با ورق سرتاسری شامل قرار دادن یک ورق در میان تیرآهن‌ها و جوشکاری آن است، درحالی‌که بست‌های فلزی، با معیارهای دقیق، اتصال را بدون نیاز به جوشکاری ممکن می‌سازند. هر روش بسته به نوع سازه و میزان مقاومت مورد نیاز انتخاب می‌شود.

برای تهیه تیرآهن‌های باکیفیت و مناسب پروژه‌های ساخت‌وساز خود، به شرکت پیوان که تأمین‌کننده انواع آهن‌آلات و چوب است، مراجعه کنید. برای مشاوره و استعلام قیمت با شماره 45171-021 تماس بگیرید.
