استانداردهای اولیه IP در تابلو برق

در طراحی و ساخت تابلو برق باتوجه به حساس بودن کاربرد آن موارد گوناگونی را باید درنظر گرفت. تابلو برق درواقع یک کابین فلزی است که مجموع کلیدها تجهیزات سیم‌کشی‌ها را درون خود جای داده است. قرارگیری این تجهیزات درون کابین فلزی به سبب حفاظت از این وسایل و تجهیزات و حفظ استانداردهای IP می‌باشد. نظارت بر عملکرد سیستم و دستگاه‌ها وسهولت در جهت تعمیر و سرویس و نگه‌داری آسان و سریع از دیگر کاربردهای آن است. این دستگاه به نوعی نقش واسط بین منبع الکتریکی و تجهیزات برقی را ایفا می‌کند.

با توجه به کاربرد وسیع این دستگاه در بخش‌های مختلف صنعتی و ساختمانی، تهیه و تولید این دستگاه نیاز به داشتن دانش و تبحر اجرایی دارد. در این راستا باید خازن‌ها، کلیدهای مینیاتوری، کلید اتوماتیک، ترانس جریان CT، کنتورها، تجهیزات کنترل، اندازه‎‌گیری، حفاظت و تنظیم اتصالات برقی و مکانیکی داخلی به درستی باید نصب گردند. جهت آشنایی با مراحل اولیه ساخت تابلو برق ادامه مقاله را مطالعه فرمایید. شما می‌توانید جهت دریافت قیمت ورق سیاه st37 در سایت پیوان کلیک کنید.

تابلو برق و استانداردهای IP

تابلو برق از نظر استانداردی دارای دو استاندارد بین‌المللی (.جهت میزان حفاظت تابلوها در برابر عوامل خارجی و با علامت اختصار IP، و به نام استانداردهای IP شناخته می‌شوند.) آمریکایی ( که مقاومت به خوردگی، میزان حفاظت در برابر بارندگی و فرورفتن در زیر آب ) می‌باشد. از آنجایی که تابلو برق‌ها در شرکت‌ها و تاسیسات ساختمانی به صورت واحد و تک تعبیه می‌گردد. بنابراین نوع، اندازه و ابعاد و جنس آن با توجه به شرایط محیطی و محل قرارگیری تابلو برق در محیط‌های مختلف متفاوت می‌باشند. از همین رو رعایت استانداردهای لازم و کافی در نصب و نگهداری آن یکی از موارد مهم ایمنی کار می‌باشد. بیشتر بخوانید: استاندارد ولتاژ در دستگاه‌های مختلف

در زیر یک جدول برای مقایسه استانداردهای IP برای تابلوهای برق ارائه شده است:

استاندارد میزان حفاظت در برابر خوردگی میزان حفاظت در برابر بارندگی میزان حفاظت در برابر فرورفتن در زیر آب
استاندارد IPxx حفاظت ندارد حفاظت ندارد حفاظت ندارد
استاندارد IP65 مقاومت در برابر گرد و غبار و خوردگی مقاومت در برابر باران و ترکیب برف حفاظت در برابر آب‌بندی تمام جهات
استاندارد IP66 مقاومت در برابر گرد و غبار و خوردگی مقاومت در برابر باران و ترکیب برف حفاظت در برابر جت‌های آب قوی و آب‌بندی تمام جهات
استاندارد IP67 مقاومت در برابر گرد و غبار و خوردگی مقاومت در برابر غواصی کوتاه مدت تا 1 متر عمق حفاظت در برابر غواصی به مدت کوتاه و آب‌بندی تمام جهات
استاندارد IP68 مقاومت در برابر گرد و غبار و خوردگی مقاومت در برابر غواصی به مدت طولانی و در فشار آب حفاظت در برابر غواصی به مدت طولانی و آب‌بندی تمام جهات
استاندارد IP69 مقاومت در برابر گرد و غبار و خوردگی مقاومت در برابر آب‌بندی با فشار بالا حفاظت در برابر آب‌بندی با فشار بالا و آب‌بندی تمام جهات

تابلو برق چیست؟

حتما با جعبه‌های کوچک کنار درب منازل یا کنار پیاده‌روی خیابان برخورد داشته‌اید. تابلو برق محفظه کوچک فلزی یا پلاستیکی است که دربردارنده کلیدها و قطعات کنترلی و حفاظتی و لوازم نمایشگر ( ولتاژ، جریان، فرکانس، توان و غیره ) و سیم‌ها و کابل‌ها می‌باشد. این جعبه کوچک در بیشتر موارد وظیفه حفاظت از جان افراد در برابر برق‌گرفتگی را بر عهده دارد. تابلو برق یکی از اجزای مهم در واحدهای مسکونی و صنعتی می‌باشد.

تابلو برق چیست-پیوان مرجع قیمت آهن-\d,hk


استانداردهای IP

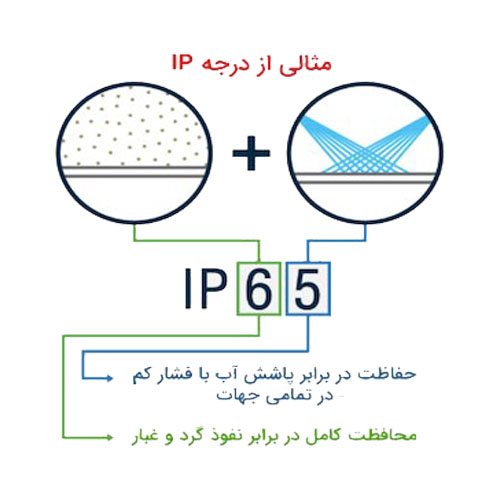

استانداردهای IP درواقع یک استاندارد بین‌المللی برای تعیین میزان مقاومت تجهیزات الکتریکی در برابر نفوذ ذرات خارجی و آب می‌باشند. یک استاندارد جهانی است که میزان مقاومت دستگاه را در برابر مواد جامد (مانند گرد و خاک و غبار.) و مایع (مانند آب و مواد نفتی ) نشان می‌دهند. در خرید تجهیزات الکتریکی مانند تابلو برق حتما با عباراتی از قبیل استاندارد IP66 ،IP57 ،IP44 یا IP67 برخورد کرده‌اید. اما عبارت IP چیست و چه معنا و مفهومی دارد؟ IP68 به ما این منظور را می‌رساند که عدد 6 میزان محافظت در برابر گرد و غبار و عدد 8 مقاومت آن در برابر غوطه‌وری مداوم در آب می‌باشد. در کد استانداردهای IP رقم دوم که از شاخص 0 شروع می‌شود. و به معنای عدم وجود هرگونه حفاظتی در برابر آب و رطوبت است. و در رقم 8 پایان می‌یابد. که مشخص می‌کند محصول در برابر غوطه‌وری در آب به مدت طولانی مقاومت لازم را دارد.

در زیر یک جدول برای استانداردهای IP با توضیحات مربوطه طراحی شده است:

استاندارد IP مقاومت در برابر گرد و غبار مقاومت در برابر آب
IP44 مقاومت در برابر اشیاء بزرگ از گرد و غبار حفاظت در برابر پخش شدن آب از هر جهت
IP57 مقاومت در برابر گرد و غبار متوسط و آبپاشی حفاظت در برابر غوطه‌وری موقت در آب
IP66 مقاومت در برابر گرد و غبار و آبپاشی حفاظت در برابر جت آب قوی و شرایط محیطی سخت
IP67 مقاومت در برابر گرد و غبار و آبپاشی حفاظت در برابر غوطه‌وری موقت در آب
IP68 مقاومت در برابر گرد و غبار و آبپاشی حفاظت در برابر غوطه‌وری مداوم در آب



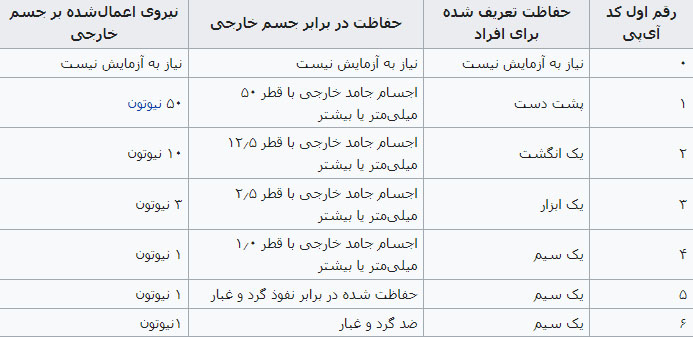

رقم نخست کد آی‌پی


رقم نخست کد آی‌پی-پیوان مرجع قیمت آهن-\d,hk
رقم نخست کد آی‌پی


معانی اصلی هر یک از اعداد و رقم‌های دوم کد استانداردهای IP عبارت است از:


  • هیچ محافظتی وجود ندارد.
  • در برابر جریان چکیده شدن آب به شکل عمودی (مثل ریزش قطرات باران) در مدت زمان 10 دقیقه مقاومت لازم را دارد.
  • اگر دستگاه نسبت به حالت عادی 15 درجه خم شود. چکیدن عمودی آب (مثل قطرات باران با جریان ریزش 3 میلی‌متر در دقیقه.) به مدت زمان 10 دقیقه اثر زیان‌باری روی مقاومت جسم نخواهد گذاشت.
  • در برابر ریزش آب به صورت افشانه تا زاویه 60 درجه نسبت به حالت عمود، در مدت زمان 5 دقیقه با حجم آب 0.7 لیتر بر دقیقه با فشار پاشش 70 تا 100 کیلو پاسگال مقاومت لازم را دارا می‌باشد.
  • دستگاه در مقابل پاشش آب روی محفظه با هر جهتی به مدت 5 دقیقه با حجم پاشش آب 10 لیتر بر دقیقه با فشار 80 تا 100 کیلوپاسگال حفاظت و مقاومت لازم را دارد.
  • آب پاشیده شده بر روی دستگاه با یک افشانک (6.3 میلی‌متر) به مدت زمان حداقل 3 دقیقه با حجم آب پاشش 12.5 لیتر در دقیقه و با فشار 30 کیلوپاسگال در 3 دقیقه اثر زیان‌بار نخواهد داشت.
  • آب افشانه شده با جت‌های قوی (افشانه 12.5 میلی‌متر) با مدت زمان حداقل 3 دقیقه با حجم 100 لیتر بر دقیقه و فشار 100 کیلوپاسگال از فاصله 3 متری بر روی محفظه از هر جهتی اثر زیان بار نخواهد داشت.
  • در شرایط تعیین شده برای غوطه‌وری در آب تا عمق 1متر در مدت زمان 30 دقیقه و فشار وارده، نفوذ آب به محفظه ناممکن خواهد بود.
  • تجهیز شدن جسم در برابر غوطه‌وری در آب در عمق و ژرفای تعیین شده اثر زیان‌بار نخواهد داشت. و دستگاه در برابر آب غیرقابل نفوذ می‌باشد. اطلاعات بیشتر در کاربرد کابل مفتولی و نحوه تولید آن!


اگر می‌خواهید تابلوبرقی با طول عمر بالا داشته باشید، حتما به IP حفاظت آن در هنگام خرید توجه کنید. زیرا این مقدار مشخص می‌کند که تا چه حد می‌‌توانید به مقاومت دستگاه اطمینان کنید.

جدول معانی اصلی هر یک از اعداد و رقم‌های دوم کد استاندارد IP

رقم دوم IP توضیحات
0 هیچ محافظتی وجود ندارد.
1 در برابر جریان چکیده شدن آب به شکل عمودی (مثل ریزش قطرات باران) در مدت زمان 10 دقیقه مقاومت لازم را دارد.
2 اگر دستگاه نسبت به حالت عادی 15 درجه خم شود، چکیدن عمودی آب (مانند قطرات باران با جریان ریزش 3 میلی‌متر در دقیقه) به مدت زمان 10 دقیقه اثر زیان‌باری روی مقاومت جسم نخواهد گذاشت.
3 در برابر ریزش آب به صورت افشانه تا زاویه 60 درجه نسبت به حالت عمودی، در مدت زمان 5 دقیقه با حجم آب 0.7 لیتر بر دقیقه با فشار پاشش 70 تا 100 کیلو پاسگال مقاومت لازم را دارد.
4 دستگاه در مقابل پاشش آب روی محفظه با هر جهتی به مدت 5 دقیقه با حجم پاشش آب 10 لیتر بر دقیقه با فشار 80 تا 100 کیلوپاسگال حفاظت و مقاومت لازم را دارد.
5 آب پاشیده شده بر روی دستگاه با یک افشانک (6.3 میلی‌متر) به مدت زمان حداقل 3 دقیقه با حجم آب پاشش 12.5 لیتر در دقیقه و با فشار 30 کیلوپاسگال در 3 دقیقه اثر زیان‌بار نخواهد داشت.
6 آب افشانه شده با جت‌های قوی (افشانه 12.5 میلی‌متر) با مدت زمان حداقل 3 دقیقه با حجم 100 لیتر بر دقیقه و فشار 100 کیلوپاسگال از فاصله 3 متری بر روی محفظه از هر جهتی اثر زیان بار نخواهد داشت.
7 در شرایط تعیین شده برای غوطه‌وری در آب تا عمق 1 متر در مدت زمان 30 دقیقه و فشار وارده، نفوذ آب به محفظه ناممکن خواهد بود.
8 تجهیز شدن جسم در برابر غوطه‌وری در آب در عمق و ژرفای تعیین شده اثر زیان‌بار نخواهد داشت.
