بررسی کامل لوله جدارچاه؛ انواع و کاربرد ها
لوله جدار چاه یکی از مقاطع فولادی حیاتی در صنعت و ساختوساز است که بهویژه برای تقویت و استحکام دیوارههای چاهها به کار میرود. این لولهها در دو نوع بدون شیار و مشبک شیاردار تولید میشوند، که نوع شیاردار برای عبور آب و جلوگیری از ورود مواد زائد به چاه کاربرد دارد. این محصولات در سایزها و ضخامتهای متنوعی عرضه میشوند تا پاسخگوی نیازهای مختلف پروژهها باشند و به بهینهسازی عملکرد چاه کمک کنند. در ادامه به بررسی کامل اینکه لوله جدار چاه چیست، انواع، کاربردها، مشخصات فنی، روش تولید و عوامل مؤثر بر قیمت آن خواهیم پرداخت. اما اگر قصد آشنایی با انواع لوله را دارید مقاله لوله چیست را بخوانید.
فهرست
لوله جدار چاه چیست؟
لوله جدار چاه، استوانهای توخالی و مقاوم است که با قرار گرفتن در اعماق زمین، راهی برای انتقال و پمپاژ سیالاتی مانند آب، نفت یا گاز به سطح فراهم میکند. این لولهها بسته به جنس خود، به دو دسته کلی فلزی و PVC (اتصالات پلی اتیلن) تقسیم میشوند. لولههای فلزی از دیرباز در صنعت حضور داشتهاند و همچنان به عنوان یکی از اصلیترین ابزارها در پروژههای زیرزمینی به کار میروند. اما نوع جدیدتر، یعنی لولههای PVC، با ورود به این عرصه، به دلیل مزایای منحصر به فرد خود، توجه زیادی را به خود جلب کرده است. شما میتوانید قیمت لوله جدار چاه را به صورت لحظهای در صفحه مربوطه آن در سایت پیوان مشاهده نمایید.
استانداردهای لوله جدار چاه
لوله جدار چاهی باید مطابق استانداردهای معتبر بینالمللی تولید شود تا از نظر استحکام، مقاومت در برابر فشارهای زیرزمینی، کیفیت اتصالات و طول عمر، عملکرد مطلوبی داشته باشد. در چاههای آب، استاندارد ASTM A589 برای لولههای فولادی و ASTM F480 برای لولههای PVC از رایجترین استانداردها هستند، در حالی که در صنایع نفت و گاز، API 5CT و معادل بینالمللی آن ISO 11960 بهعنوان مرجع اصلی تولید لولههای جدار شناخته میشوند. این استانداردها مشخصاتی مانند ابعاد، ضخامت، گرید فولاد، خواص مکانیکی، نوع رزوه، تلرانسهای ابعادی و آزمونهای کنترل کیفیت را تعیین میکنند و رعایت آنها نقش مهمی در جلوگیری از ریزش چاه، افزایش عمر مفید و تضمین ایمنی عملیات حفاری دارد.
وزن لولههای جدار چاه
لولههای جدار چاه با ضخامتها و اندازههای متنوع در بازار موجودند، و انتخاب مناسب آنها بسته به نیاز پروژه، نوع مصرف و محل کاربرد، تأثیر قابل توجهی بر هزینهها و عملکرد کلی پروژه دارد. از این رو، انتخاب لولهای که با ضخامت مناسب و ویژگیهای مطلوب همراه باشد، نه تنها به کاهش هزینهها و مصرف انرژی کمک میکند، بلکه منجر به کاهش نیاز به رسوبزدایی و بهبود کارایی در انتقال مایعات نیز میشود.
در انتخاب لولههای جدار چاه، مقاومت و دوام آنها در برابر رطوبت، زنگزدگی و فرسایش از اهمیت بالایی برخوردار است. به طور کلی، لولههای مشبک در ضخامتهای ۱۰ اینچ و از سایز ۴ میلیمتر به بالا در دسترساند. این محصولات عمدتاً از آهن و روی ساخته شده و به دلیل مقاومتشان در برابر رطوبت و فرسایش، طول عمر بیشتری دارند. انتخاب دقیق این لولهها با ویژگیهای مطلوب، میتواند از بروز مشکلات احتمالی و تاثیرات منفی املاح و خاک بر آنها جلوگیری کند و به عملکرد بهتر سیستمهای آبرسانی و انتقال مایعات کمک نماید. برای مشاهده جدول وزن لوله کلیک کنید.

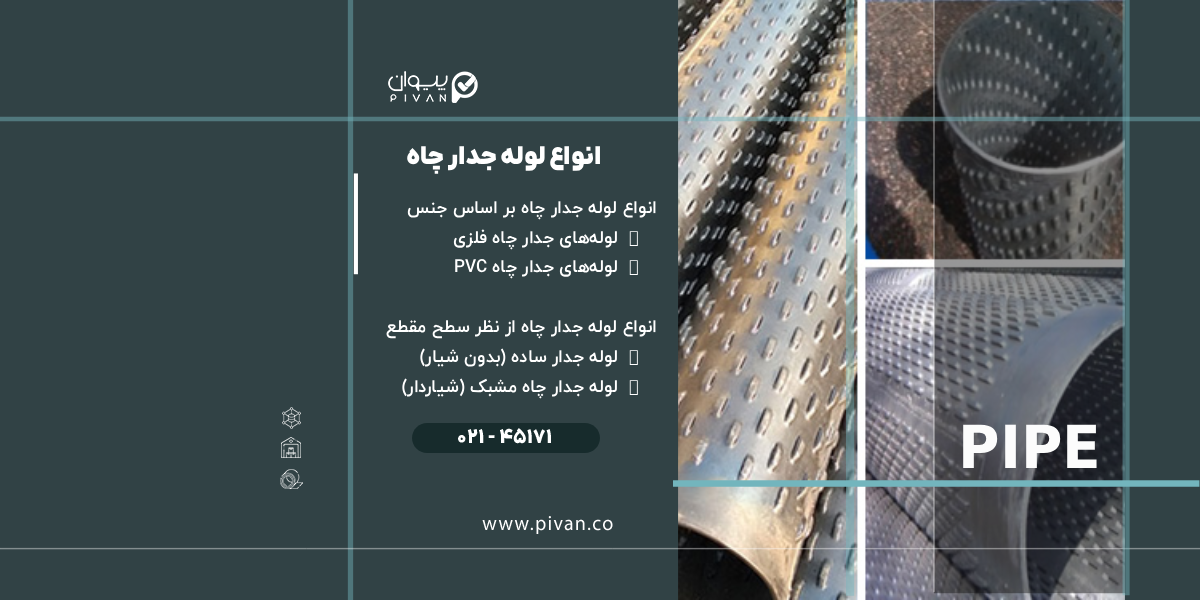

انواع لوله جدار چاه
لولههای جدار چاه را میتوان بر اساس معیارهای مختلفی مانند نوع سطح مقطع (نوع بدنه)، جنس و نحوه اتصال دستهبندی کرد. هر یک از این انواع، متناسب با شرایط زمینشناسی، عمق چاه، میزان آبدهی و نوع پروژه انتخاب میشوند. شناخت تفاوتهای میان آنها منجر به انتخاب صحیح لوله، افزایش عمر مفید چاه و کاهش هزینههای نگهداری میشود. در ادامه با رایجترین انواع لوله جدار چاهی آشنا میشویم:
انواع لوله جدار چاه بر اساس جنس
لولههای جدار چاه، بسته به جنس مواد تشکیلدهندهشان، به دو دسته کلی تقسیم میشوند: فلزی و PVC. هر یک از این دستهها ویژگیها و کاربردهای منحصربهفردی دارند که در ادامه بررسی میکنیم:
لولههای جدار چاه فلزی
از دیرباز، لولههای فلزی به عنوان یکی از پایههای اصلی در صنعت جدارچاه مورد استفاده قرار گرفتهاند و همچنان نیز جزو پرکاربردترینها هستند. فرآیند تولید این لولهها به دو شیوه انجام میگیرد:
- نورد و جوشکاری طولی: در این روش، ورق فلزی ابتدا خم شده و درز آن در امتداد محور لوله قرار میگیرد و سپس با جوشکاری درز، استحکام و انسجام لوله به دست میآید.
- جوشکاری مارپیچی: در این روش، ورق فلزی به شکل مارپیچ پیچیده شده و درزهای مارپیچی حاصل از این فرآیند، با جوشکاری تقویت میشوند.
در برخی پروژهها، لولههای جدار گالوانیزه به دلیل مقاومت بیشتر در برابر رطوبت، خوردگی و زنگزدگی، گزینه مناسبی برای حفاری در مناطق مرطوب و خورنده محسوب میشوند. اگر میخواهید با مشخصات، کاربردها و تفاوت انواع لوله گالوانیزه آشنا شوید، میتوانید راهنمای کامل آن را مطالعه کنید.
همچنین، برای برآورد دقیق هزینهها و انتخاب ضخامت مناسب، بررسی قیمت روز ورق گالوانیزه متری میتواند به تصمیمگیری بهتر و اقتصادیتر در پروژههای حفاری و عمرانی کمک کند.
لولههای جدار چاه PVC
این نوع لولهها در سالهای اخیر وارد صنعت شدهاند و به دلیل مزایای فراوان خود، بسیار محبوب هستند. از جمله ویژگیهای شاخص این لولهها میتوان به موارد زیر اشاره کرد:
- مقاومت بالا در برابر خوردگی
- وزن سبک و حملونقل آسان
- نصب سریع و ساده
- غیرسمی و مناسب برای حفظ سلامت آب
- غیر هادی و ایمن از نظر الکتریکی
- مقرونبهصرفه و اقتصادی
- طول عمر بالا، حتی در اعماق تا ۵۰۰ متر
برخی از لولههای PVC با پوششی چسبیده به بدنهشان از جنس فوم یا مواد دیگر تولید میشوند که این لولهها کارایی بهتری در شرایط خاص دارند.
انواع لوله جدار چاه از نظر سطح مقطع
لولههای جدار چاه از نظر طراحی بدنه به دو دسته ساده (بدون شیار) و شیاردار (مشبک) تقسیم میشوند. تفاوت اصلی این دو نوع، وجود یا عدم وجود شیارهای طولی روی بدنه لوله است. همچنین این لولهها به دلیل وزن مناسب، استحکام بالا، مقاومت در برابر فرسایش، طول عمر زیاد، قیمت مقرونبهصرفه و مقاومت در برابر رشد جلبک و قارچ، کاربرد گستردهای در حفر چاههای آب دارند.
لوله جدار ساده (بدون شیار)
این نوع لوله دارای بدنهای کاملاً یکپارچه و بدون شیار است و وظیفه اصلی آن جلوگیری از ریزش دیواره چاه و افزایش استحکام سازه است. لوله جدار ساده معمولاً در بخشهایی از چاه نصب میشود که نیازی به ورود آب وجود ندارد و تنها هدف، حفاظت از دیواره و جلوگیری از نفوذ خاک و سنگ به داخل چاه است.
لوله جدار چاه مشبک (شیاردار)
لوله جدار مشبک دارای شیارهای مهندسیشده روی بدنه است که امکان ورود آب به داخل چاه را فراهم میکنند و همزمان مانع ورود شن، ماسه و ذرات درشت میشوند. این لولهها در بخش آبده چاه مورد استفاده قرار میگیرند و نقش مهمی در افزایش راندمان برداشت آب، کاهش ورود رسوبات و افزایش عمر مفید چاه دارند.
تولید لوله مشبک چاه
لولههای مشبک چاه پس از تولید بدنه اصلی، با ایجاد شیارها یا منافذی با ابعاد و فواصل مشخص، برای استفاده در بخش آبده چاه آماده میشوند. نوع، اندازه و آرایش شیارها با توجه به دانهبندی خاک، دبی آب و شرایط زمینشناسی طراحی میشود تا ضمن عبور مناسب آب، از ورود شن، ماسه و سایر ذرات معلق به داخل چاه جلوگیری شود.
لولههای مشبک از نظر نوع شیار و روش ساخت، معمولاً در چهار گروه اصلی تولید میشوند:
- لوله مشبک برشی (Slotted Screen): شیارها با برشهای طولی روی بدنه لوله ایجاد میشوند و از رایجترین انواع لوله مشبک هستند.
- لوله مشبک کرهای: نوعی لوله با طراحی ویژه شیارها که در برخی پروژههای آب مورد استفاده قرار میگیرد.
- لوله مشبک جانسون (Johnson Screen): از سیمهای پروفیلی V شکل ساخته میشود و به دلیل ظرفیت آبدهی بالا، افت فشار کم و مقاومت مناسب در برابر گرفتگی، یکی از بهترین گزینهها برای چاههای عمیق محسوب میشود.
- لوله مشبک قوسی: در این نوع، شیارها با طراحی قوسی ایجاد میشوند تا علاوه بر استحکام مناسب، عبور آب به شکل یکنواختتری انجام شود.
انتخاب نوع لوله مشبک به عواملی مانند عمق چاه، نوع سازند، دبی موردنیاز و کیفیت آب بستگی دارد و باید بر اساس مطالعات فنی و شرایط پروژه انجام شود.
اتصالات لولههای جدار
لولههای جدار چاه، چه از نوع فلزی و چه PVC، به وسیله اتصالات مخصوص به هم متصل میشوند. این اتصالات به دو دسته تقسیم میشوند:
- اتصالات پیچی: که با استفاده از پیچ و مهرهها لولهها به هم متصل میشوند.
- اتصالات نر و مادگی: در این روش، لولهها با فشار یا به صورت رزوهای در هم فرو میروند و به صورت نری و مادگی به یکدیگر متصل میشوند.
این اتصالات، تضمینکننده استحکام و پایداری ساختار لولهها در عمقهای بالا و شرایط مختلف میباشند.

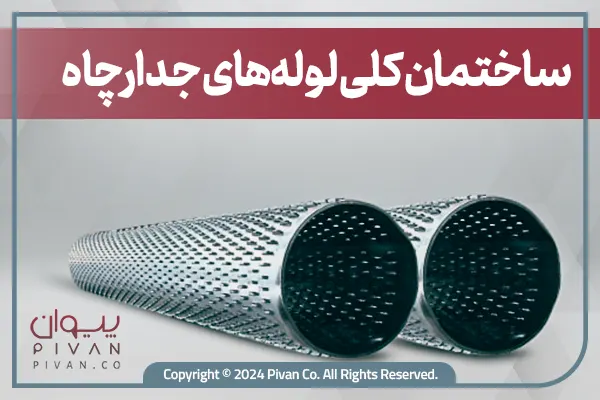

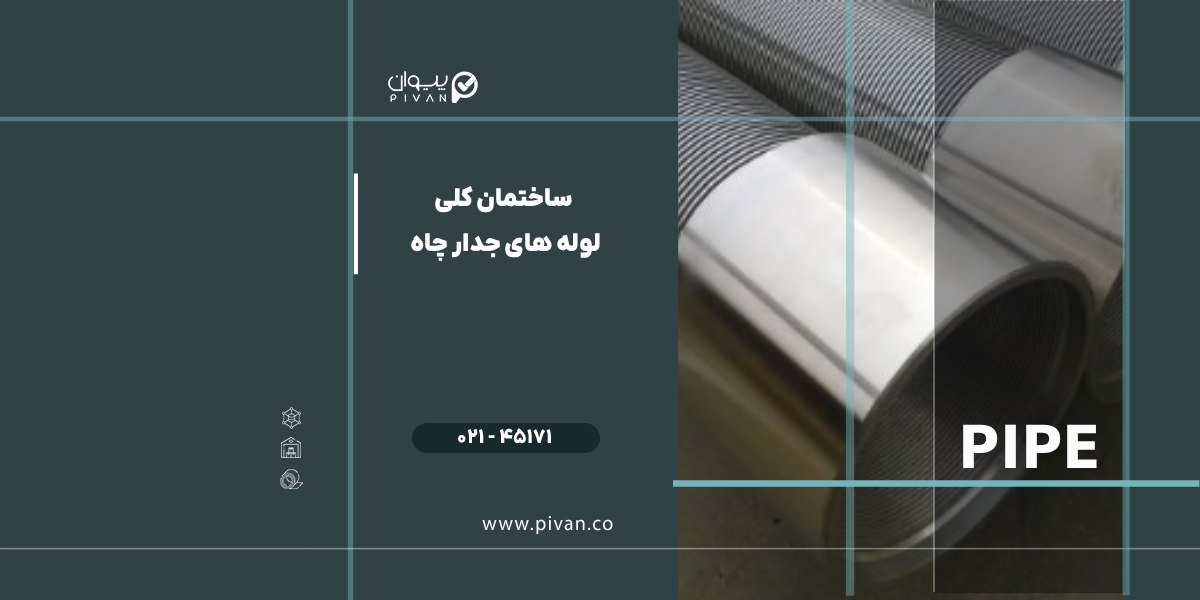

ساختمان کلی لوله های جدار چاه
لولههای جدار چاه، سازههایی استوانهای هستند که پس از حفاری درون چاه نصب میشوند تا از ریزش دیوارهها جلوگیری کرده و پایداری چاه را حفظ کنند. این لولهها معمولاً از فولاد یا PVC ساخته میشوند و در قطرها، ضخامتها و طولهای مختلف تولید میشوند. شاخههای لوله با استفاده از اتصالات رزوهای یا جوشی به یکدیگر متصل شده و متناسب با عمق چاه نصب میشوند.
در بخش آبده چاه، معمولاً از لولههای مشبک (Screen) استفاده میشود. این بخش دارای شیارهای مهندسیشدهای است که امکان ورود آب به داخل چاه را فراهم میکند، در حالی که از ورود شن، ماسه و سایر ذرات معلق جلوگیری میکند. قطر چاه نیز همواره از قطر لوله جدار بزرگتر در نظر گرفته میشود تا فضای کافی برای اجرای Gravel Pack (پوشش یا فیلتر شنی) در اطراف لوله وجود داشته باشد.
فیلتر شنی از شنهای دانهبندیشده تشکیل شده و نقش مهمی در افزایش راندمان چاه ایفا میکند. این لایه ضمن جلوگیری از ورود ذرات ریز به داخل چاه، به تثبیت سازند اطراف، بهبود جریان آب و افزایش عمر مفید لوله جدار کمک میکند. طراحی صحیح مجموعه لوله جدار، اسکرین و فیلتر شنی باعث میشود چاه در برابر فشارهای وارده، تغییرات زمین و شرایط بهرهبرداری، عملکردی ایمن و پایدار داشته باشد.
انواع مختلف حفاری چاه ها
در عملیات حفاری چاه، بسته به شرایط پروژه، از روشهای مختلفی برای حفر چاه و نصب لوله جدار استفاده میشود. در ادامه، رایجترین روشهای استقرار لوله جدار در فرایند حفاری معرفی میشوند:
فرو بردن لوله جدار با جک فشاری
در این روش، لوله جدار با استفاده از جکهای هیدرولیکی و نیروی فشاری بهتدریج درون چاه هدایت میشود. این روش بیشتر در زمینهای سست یا پروژههایی که نیاز به کنترل دقیق موقعیت لوله دارند، کاربرد دارد. میزان نیروی اعمالشده با توجه به قطر لوله، عمق چاه و مقاومت خاک تعیین میشود تا لوله بدون آسیب یا تغییر شکل در محل مورد نظر نصب شود.
فرو بردن لوله جدار به روش ضربهای
در روش ضربهای، لوله جدار با وارد شدن ضربههای متوالی تجهیزات حفاری به داخل زمین رانده میشود. همزمان با پیشروی لوله، خاک و مصالح حفاری از داخل چاه خارج میشوند و مسیر برای ادامه عملیات فراهم میشود. این روش در برخی شرایط زمینشناسی خاص مورد استفاده قرار میگیرد و اجرای صحیح آن نیازمند انتخاب لوله مناسب و کنترل دقیق نیروهای وارد شده است تا از آسیب دیدن لوله یا کاهش کیفیت عملیات جلوگیری شود.

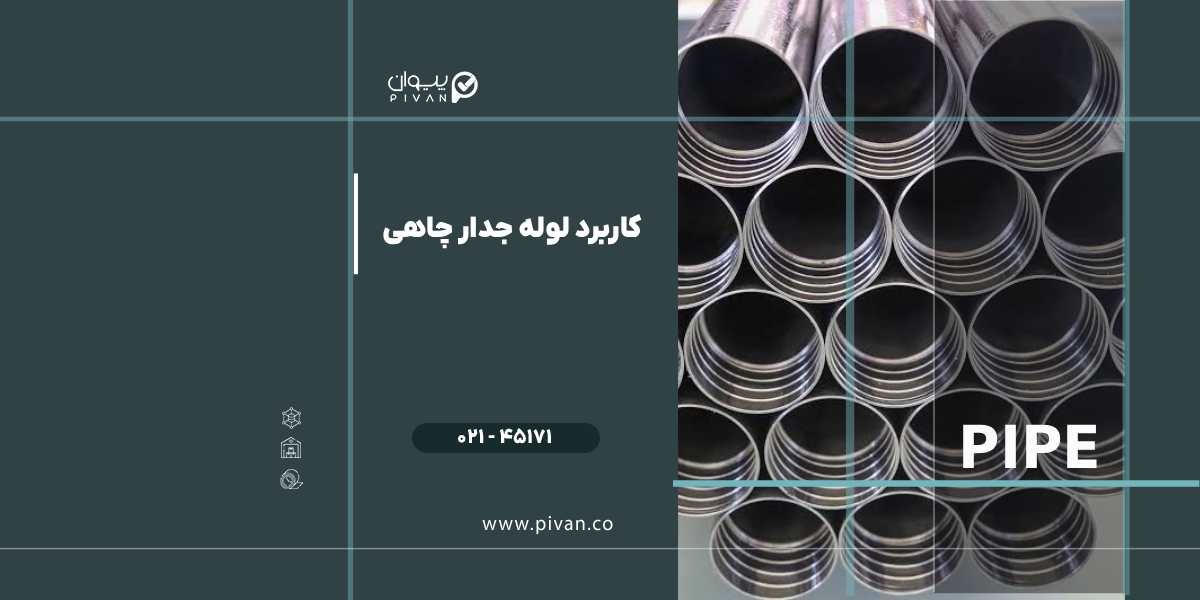

کاربرد لوله جدار چاهی
لوله جدار چاه در پروژههای مختلف حفاری و بهرهبرداری از منابع زیرزمینی به کار میرود و با توجه به نوع پروژه، عمق چاه و شرایط زمینشناسی انتخاب میشود. استفاده از این لولهها تنها به چاههای آب محدود نیست و در بسیاری از صنایع، نقش مهمی در حفظ پایداری چاه و افزایش ایمنی عملیات حفاری ایفا میکند.
مهمترین کاربردهای لوله جدار چاه عبارتاند از:
- چاههای آب شرب برای تثبیت دیواره چاه و جلوگیری از ورود ذرات معلق به آب.
- چاههای کشاورزی جهت بهرهبرداری پایدار از منابع آب زیرزمینی و افزایش عمر مفید چاه.
- چاههای صنعتی برای تامین آب مورد نیاز کارخانهها، نیروگاهها و واحدهای تولیدی.
- چاههای نفت و گاز بهمنظور تثبیت دیواره چاه، جداسازی لایههای زمین و افزایش ایمنی عملیات حفاری.
- چاههای پایش آبهای زیرزمینی در مطالعات هیدروژئولوژی و پروژههای زیستمحیطی.
- پروژههای ژئوتکنیکی و عمرانی برای پایدارسازی گمانهها و انجام مطالعات خاک.
انتخاب صحیح جنس، قطر، ضخامت و نوع لوله جدار در هر یک از این کاربردها، تاثیر مستقیمی بر عملکرد، دوام و هزینههای نگهداری چاه خواهد داشت.
روش تولید لوله جدار چاه
تولید لوله جدار چاه با انتخاب مواد اولیه استاندارد آغاز میشود و پس از شکلدهی، عملیات تکمیلی و کنترل کیفیت، برای استفاده در پروژههای حفاری آماده میشود. در این فرایند، دقت در ابعاد، استحکام مکانیکی و کیفیت سطح لوله اهمیت زیادی دارد؛ زیرا کوچکترین نقص بر عملکرد و طول عمر چاه تأثیر میگذارد.
بهطور کلی، مراحل تولید لوله جدار چاه شامل موارد زیر است:
- انتخاب مواد اولیه متناسب با استانداردهای تولید و شرایط بهرهبرداری.
- شکلدهی و تولید لوله با استفاده از تجهیزات نورد و ماشینآلات صنعتی.
- کالیبراسیون و تنظیم ابعاد برای دستیابی به قطر، ضخامت و طول مورد نظر.
- ماشینکاری دو سر لوله و ایجاد رزوه یا آمادهسازی برای اتصال در صورت نیاز.
- ایجاد شیار یا سوراخ روی بدنه در لولههای مشبک، مطابق با دبی آب، اندازه ذرات و شرایط زمینشناسی.
- انجام عملیات تکمیلی مانند گالوانیزه کردن یا اعمال پوششهای محافظ (در صورت نیاز پروژه).
- کنترل کیفیت نهایی شامل بازرسی ابعادی، آزمونهای مکانیکی، تست نشتی و بررسی کیفیت سطح، پیش از عرضه به بازار.
مزایا و محدودیتهای لوله جدار چاه
انتخاب لوله جدار مناسب تاثیری مستقیم بر عملکرد، طول عمر و هزینههای نگهداری چاه دارد. این لولهها با وجود مزایای متعدد، بسته به جنس، شرایط زمینشناسی و نوع پروژه، ممکن است محدودیتهایی نیز داشته باشند که در ادامه بررسی میکنیم:
مزایای لوله جدار چاه
- افزایش پایداری چاه و جلوگیری از ریزش دیوارهها در طول حفاری و بهرهبرداری.
- کاهش ورود شن، ماسه و ذرات معلق به داخل چاه، بهویژه در صورت استفاده از لولههای مشبک و فیلتر شنی مناسب.
- افزایش عمر مفید چاه و کاهش هزینههای تعمیر و نگهداری در بلندمدت.
- فراهم کردن شرایط مناسب برای نصب پمپ، تجهیزات بهرهبرداری و انجام عملیات سرویس و بازرسی.
- امکان تولید در جنسها، قطرها و ضخامتهای متنوع متناسب با شرایط پروژه و عمق چاه.
محدودیتهای لوله جدار چاه
- انتخاب نادرست جنس، ضخامت یا قطر لوله میتواند باعث کاهش راندمان چاه یا افزایش هزینههای تعمیر شود.
- لولههای فولادی در محیطهای خورنده، در صورت نداشتن پوشش یا حفاظت مناسب، در معرض خوردگی قرار میگیرند.
- لولههای PVC اگرچه در برابر خوردگی مقاوم هستند، اما در برخی پروژههای عمیق یا تحت بارهای مکانیکی زیاد، محدودیت کاربرد دارند.
- نصب لوله جدار نیازمند طراحی صحیح و اجرای تخصصی است؛ اجرای غیراصولی میتواند موجب کاهش عمر چاه یا افت عملکرد آن شود.
- هزینه اولیه تهیه و نصب لوله جدار، بهویژه در چاههای عمیق، ممکن است قابلتوجه باشد، هرچند معمولاً با کاهش هزینههای نگهداری در بلندمدت جبران میشود.
عوامل موثر بر تعیین قیمت لوله جدار چاه
قیمت لوله جدار چاه به عوامل مختلفی بستگی دارد و نمیتوان برای آن نرخ ثابتی در نظر گرفت. علاوه بر جنس و ابعاد لوله، مواردی مانند ضخامت دیواره، نوع طراحی (ساده یا مشبک)، استانداردهای تولید، کیفیت مواد اولیه، نوع پوشش محافظ، برند تولیدکننده و نوسانات قیمت فولاد یا مواد پلیمری نیز در تعیین قیمت نهایی تاثیرگذار هستند. همچنین هزینههای حملونقل، میزان سفارش و شرایط بازار از دیگر عواملی هستند که میتوانند قیمت لوله جدار چاه را افزایش یا کاهش دهند. بنابراین، پیش از خرید بهتر است علاوه بر مقایسه قیمت، مشخصات فنی و کیفیت محصول نیز بهدقت بررسی شود تا انتخابی متناسب با نیاز پروژه انجام گیرد.
نکات مهم برای خرید لوله جدار چاه
پیش از خرید لوله جدار چاه، بهتر است علاوه بر قیمت، مشخصات فنی و شرایط پروژه را نیز بررسی کنید. مهمترین نکات عبارتاند از:
- انتخاب جنس مناسب (فولادی یا PVC) متناسب با شرایط پروژه و محیط.
- توجه به قطر، ضخامت و طول لوله بر اساس عمق چاه و فشار وارده.
- بررسی نوع لوله (ساده یا مشبک) با توجه به محل نصب و میزان آبدهی چاه.
- اطمینان از رعایت استانداردهای تولید و کیفیت ساخت محصول.
- بررسی کیفیت اتصالات و رزوهها برای نصب ایمن و مطمئن.
- خرید از تولیدکنندگان یا فروشندگان معتبر همراه با مشخصات فنی و ضمانت کیفیت.
جمع بندی مقاله لوله جدار چاه چیست
لولههای جدار چاه، بهعنوان ابزار حیاتی برای استخراج و انتقال مایعات از اعماق زمین، در دو نوع کلی فلزی و PVC تولید میشوند. لولههای فلزی، با مقاومت بالا در برابر فشار و خوردگی، به دو روش نورد و پیچش تولید میشوند و عمدتاً برای استفاده در چاههای عمیق و صنعتی مناسبند. از سوی دیگر، لولههای PVC با مزایایی چون وزن سبک، مقاومت در برابر خوردگی، و نصب آسان، گزینهای مقرون به صرفه و کارآمد برای پروژههای مدرن هستند.
این لولهها در انواع مختلفی از جمله برشی، کرهای، جانسون و قوسی تولید میشوند و با توجه به ضخامت، جنس و نیاز پروژه انتخاب میگردند. لولههای جدار چاه باید در برابر رطوبت و فرسایش مقاوم باشند تا عمر مفید طولانیتری داشته و از بروز مشکلاتی مانند ریزش چاه یا کاهش کیفیت آب جلوگیری شود.
