وال پست چیست و چه انواعی دارد؟
در ساختمان، فقط استحکام اسکلت برای تامین ایمنی کافی نیست؛ نحوه اجرای دیوارهای غیرسازه‌ای نیز می‌تواند بر میزان خسارت‌های ناشی از زلزله و باد تأثیر بگذارد. وال پست یکی از اجزایی است که برای مهار این دیوارها در برابر نیروهای جانبی به کار می‌رود و اجرای صحیح آن به نوع سازه، مصالح دیوار و جزئیات طراحی بستگی دارد. در ادامه، با انواع وال پست، کاربردها، روش اجرا، ضوابط و نحوه محاسبه آن آشنا می‌شوید.
فهرست
- وال پست چیست؟
- انواع وال پست‌ها
- مزایا و معایب استفاده از وال پست
- هدف از اجرای وال پست
- وال پست در چه شرایطی مورد استفاده قرار می‌گیرد؟
- روش اجرای وال پست
- اشتباهات رایج در اجرای وال پست
- تفاوت وال پست با وال مش چیست؟
- ضوابط قانونی و نکات اجرایی وال پست‌ها
- محاسبه وال پست چگونه انجام میشود؟
- قیمت پیاده‌سازی وال پست چقدر است؟
- جمع بندی
وال پست چیست؟
وال پست، عضوی برای مهار دیوارهای غیرسازه‌ای است که با ایجاد تکیه‌گاه مناسب، عملکرد دیوار را در برابر نیروهای خارج از صفحه بهبود می‌دهد. این سیستم به‌گونه‌ای طراحی میشود که دیوار ضمن برخورداری از مهار کافی، بتواند جابه‌جایی‌های پیش‌بینی‌شده سازه را نیز تحمل کند.
سیستم وال پست شامل وادارهای قائم و تیرک‌های افقی می‌باشد. وادار با کاهش طول آزاد دیوار و تیرک با کاهش ارتفاع آزاد آن، شرایط مناسب‌تری برای مهار دیوار ایجاد می‌کنند. نوع، تعداد و ابعاد این اجزا بر اساس مشخصات دیوار و محاسبات پروژه تعیین میشود.

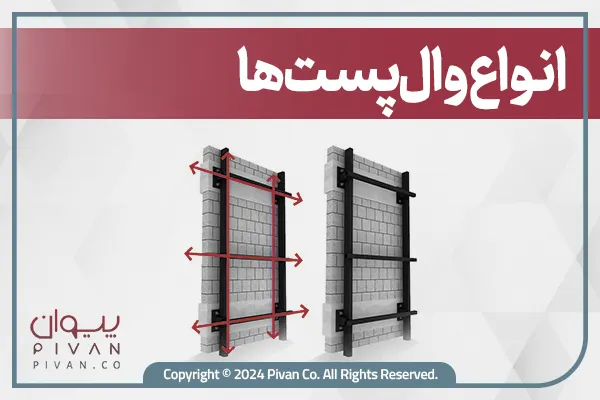

انواع وال پست‌ها
وال پست‌ها انواع مختلفی دارند که هر کدام برای کاربرد خاصی طراحی شده‌اند. انتخاب نوع مناسب وال پست به عوامل مختلفی از جمله نوع ساختمان، میزان بارگذاری، نوع مصالح بکار رفته در دیوارها و همچنین مقررات ملی ساختمان بستگی دارد. در ادامه به بررسی انواع مختلف وال پست خواهیم پرداخت.
انواع وال پست بر اساس شیوه نصب
وال پست قائم یا عمودی
وال پست‌های قائم یکی از اجزای کلیدی در تقویت سازه‌های ساختمانی به شمار می‌آیند که وظیفه اصلی آنها افزایش مقاومت دیوارها در برابر نیروهای عمودی و جانبی است. این وال پست‌ها به صورت عمودی و در امتداد ارتفاع دیوارها نصب می‌شوند و عمدتاً به موازات ستون‌ها قرار می‌گیرند. نقش اصلی وال پست‌های قائم، انتقال نیروهای ناشی از زلزله، باد، یا دیگر فشارهای عمودی به سازه اصلی و جلوگیری از تخریب یا فروپاشی دیوارها در شرایط بحرانی است.
وال پست افقی
وال پست‌های افقی با هدف تقویت پایداری دیوارها و جلوگیری از فروپاشی آنها در هنگام وقوع زلزله و دیگر فشارهای جانبی مورد استفاده قرار می‌گیرند. این المان‌ها، با توزیع یکنواخت بارها و نیروهای وارده بر دیوار، خطر بروز ترک‌خوردگی یا شکستگی در دیوارها را به حداقل می‌رسانند. در واقع، وال پست‌های افقی عملکردی مشابه به تیرها دارند، که وظیفه انتقال و توزیع بارها را به ستون‌ها یا سایر اجزای سازه‌ای بر عهده دارند.
از نظر ساختاری، وال پست‌های افقی می‌توانند از پروفیلهای فولادی مانند ناودانی، قوطی یا نبشی ساخته شوند که بر اساس نوع سازه و نیازهای مقاومتی، نوع پروفیل و ابعاد آنها انتخاب میشود. نصب صحیح این وال پست‌ها نیازمند دقت و رعایت اصول مهندسی است، زیرا هرگونه خطا در اجرا می‌تواند منجر به کاهش عملکرد سازه در برابر نیروهای جانبی شود.
در سازه‌هایی که در مناطق با خطر بالای زلزله یا باد قرار دارند، استفاده از وال پست‌های افقی به همراه وال پست‌های عمودی به شدت توصیه میشود. این ترکیب، باعث میشود تا دیوارها به خوبی در برابر هر دو نوع نیروی افقی و عمودی مقاوم باشند، که در نهایت به افزایش ایمنی و پایداری کلی ساختمان منجر میشود.
در نهایت، وال پست‌های افقی نه تنها به افزایش مقاومت سازه کمک می‌کنند، بلکه در طول عمر و دوام دیوارها نیز تأثیر قابل توجهی دارند، که این امر در کاهش هزینه‌های تعمیر و نگهداری ساختمان در بلندمدت نقش بسزایی ایفا می‌کند.
وال پست مش
وال پست‌های مش (Mesh Wall Post) یکی از انواع وال پست‌ها هستند که به‌طور خاص برای تقویت دیوارهای با مصالح سبک و یا دیوارهای مشبک طراحی شده‌اند. این نوع وال پست‌ها از شبکه‌های فلزی ساخته می‌شوند که معمولاً از میلگردهای نازک یا مفتول‌های فولادی بافته شده تشکیل شده‌اند. این شبکه‌های فلزی به‌صورت پیوسته در دیوار تعبیه می‌شوند و هدف اصلی آنها افزایش مقاومت دیوار در برابر نیروهای برشی و خمشی است.
وال پست پیش ساخته
وال پست‌های پیش‌ساخته معمولاً از موادی مانند بتن مسلح، فولاد یا ترکیبی از این دو ساخته می‌شوند. انتخاب نوع ماده بستگی به نیازهای خاص پروژه، از جمله مقاومت مورد نیاز، وزن سازه و شرایط محیطی دارد. بتن مسلح به دلیل مقاومت بالا در برابر فشار و ضربه، گزینه‌ای مناسب برای وال پست‌های پیش‌ساخته است، در حالی که فولاد به دلیل خواص انعطاف‌پذیری و سبکی، برای سازه‌هایی که نیاز به کاهش وزن کلی دارند، استفاده میشود.
یکی از مزایای کلیدی وال پست‌های پیش‌ساخته، کاهش زمان ساخت و نصب است. از آنجایی که این اجزا در کارخانه ساخته و آماده می‌شوند، نیاز به عملیات ساخت و مونتاژ در محل به حداقل می‌رسد. این موضوع نه تنها باعث کاهش زمان کلی پروژه میشود، بلکه کیفیت اجرای وال پست‌ها را نیز افزایش می‌دهد، زیرا عوامل محیطی مانند آب‌وهوا کمتر بر فرآیند ساخت تأثیر می‌گذارند.
علاوه بر این، وال پست‌های پیش‌ساخته به دلیل دقت بالا در تولید، از تطابق بیشتری با نقشه‌های مهندسی برخوردارند و نصب آنها به‌راحتی و با استفاده از ابزارهای ساده انجام میشود. این امر به‌ویژه در پروژه‌های بزرگ و پیچیده، که نیاز به هماهنگی دقیق بین اجزا دارند، بسیار مهم است.
در نهایت، استفاده از وال پست‌های پیش‌ساخته می‌تواند به‌طور قابل‌توجهی هزینه‌های کلی پروژه را کاهش دهد. با توجه به اینکه این وال پست‌ها در محیطی کنترل‌شده تولید می‌شوند، میزان ضایعات و خطاهای ساخت کمتر است، که این موضوع به کاهش هزینه‌های مواد و نیروی کار کمک می‌کند. همچنین، کاهش زمان نصب و اجرای سریع‌تر پروژه، می‌تواند هزینه‌های غیرمستقیم مرتبط با زمان پروژه را نیز کاهش دهد.
به‌طور کلی، وال پست‌های پیش‌ساخته به‌عنوان یک راه‌حل کارآمد و موثر در تقویت دیوارهای سازه‌ای، در صنعت ساختمان‌سازی مدرن جایگاه ویژه‌ای یافته‌اند و استفاده از آنها به‌ویژه در پروژه‌های بزرگ و با زمان‌بندی فشرده توصیه میشود.
انواع وال پست بر اساس شکل مقطع
وال پست‌ها از نظر شکل مقطع به انواع مختلفی تقسیم می‌شوند. انتخاب مقطع بر اساس ابعاد دیوار، نیروهای وارد شده و جزئیات طراحی انجام میشود. مقاطع رایج شامل نبشی، ناودانی و قوطی هستند.
وال پست نبشی
وال پست نبشی از پروفیل زاویه‌ای فولادی ساخته میشود و به دلیل ساختار ساده و امکان اتصال به اجزای مختلف، در برخی سیستم‌های مهار دیوار مورد استفاده قرار می‌گیرد. ابعاد نبشی باید متناسب با شرایط پروژه انتخاب شود.
وال پست ناودانی
وال پست ناودانی از مقطع U شکل ساخته میشود و برای ایجاد تکیه‌گاه یا اتصال دیوار به اجزای سازه کاربرد دارد. اندازه و ضخامت ناودانی با توجه به نیروهای طراحی و مشخصات دیوار تعیین میشود.
وال پست قوطی
وال پست قوطی از پروفیل فولادی با مقطع بسته ساخته میشود و به دلیل شکل هندسی آن، مقاومت مناسبی در برابر خمش و پیچش دارد. ابعاد و ضخامت قوطی باید بر اساس محاسبات سازه‌ای انتخاب شود.
انواع وال پست بر اساس جنس
وال پست‌ها از نظر جنس نیز در چند گروه قرار می‌گیرند. در این دسته‌بندی، نوع مصالح و شرایط محیطی پروژه از عوامل مؤثر در انتخاب گزینه مناسب هستند.
وال پست فولادی
وال پست فولادی رایج‌ترین گزینه در ساختمان‌سازی است و با مقاطعی مانند نبشی، ناودانی یا قوطی اجرا میشود. وزن مناسب، تنوع مقاطع و امکان ایجاد اتصالات مختلف، استفاده از فولاد را در این سیستم متداول کرده است.
وال پست بتنی
وال پست بتنی از بتن مسلح و آرماتور تشکیل میشود و بیشتر در پروژه‌هایی کاربرد دارد که استفاده از اجزای بتنی با سیستم سازه‌ای ساختمان هماهنگی بیشتری دارد. این نوع وال پست وزن بیشتری نسبت به نمونه فولادی دارد و اجرای آن نیز معمولاً پیچیده‌تر است.
وال پست گالوانیزه
وال پست گالوانیزه از پروفیل فولادی با پوشش روی ساخته میشود و در برابر رطوبت و خوردگی مقاومت بالایی دارد. به همین دلیل، برای محیط‌های مرطوب و پروژه‌هایی که دوام مقطع و اتصالات در برابر خوردگی اهمیت دارد، انتخاب مناسبی است.
مزایا و معایب استفاده از وال پست
مزایا و معایب وال پست را در جدول زیر مشاهده می‌کنید:
|
مزایا |
معایب |
|
افزایش پایداری دیوار در برابر نیروهای جانبی |
افزایش هزینه اولیه اجرا |
|
کاهش احتمال ترک‌خوردگی و ریزش دیوار |
نیاز به اجرای دقیق و نیروی متخصص |
|
افزایش ایمنی دیوار در برابر زلزله و باد |
افزایش زمان و پیچیدگی اجرای دیوار |
|
بهبود مهار دیوارهای بلند و بازشوها |
احتمال تداخل با برخی تاسیسات در صورت جانمایی نامناسب |
هدف از اجرای وال پست
هدف از اجرای وال پست در ساختمان، تقویت دیوارها و انتقال بارهای ناشی از باد و لرزش به فریم‌های سازه است تا دیوارها در برابر ریزش و تخریب مقاوم شوند. وال پست به عنوان یک عنصر نگهدارنده، نقش حیاتی در نبشی‌کشی دیوارها در زمان ساخت‌وساز ایفا می‌کند و از آسیب‌دیدگی شدید دیوارها در برابر زلزله جلوگیری می‌نماید.
وال پست‌ها به دو نوع عمودی و افقی تقسیم می‌شوند. وال پست‌های عمودی به موازات ستون‌ها در جهت عمودی ساختمان نصب می‌شوند و وظیفه تحمل بارهای عمودی را بر عهده دارند. از سوی دیگر، وال پست‌های افقی که به صورت عمود بر ستون‌ها قرار می‌گیرند، برای تحمل بارهای افقی به‌کار می‌روند و نقشی اساسی در طراحی و تقویت دیوارها ایفا می‌کنند.
در مناطق زلزله‌خیز یا مناطقی که در معرض بادهای شدید قرار دارند، از وال پست ترکیبی استفاده میشود. در این روش، دو وال پست قائم و افقی در کنار هم به کار گرفته می‌شوند تا ایمنی ساختمان به حداکثر برسد و ساختاری پایدارتر در برابر نیروهای مخرب ایجاد شود. برای کسب اطلاعات بیشتر در مورد اجرای دقیق وال پست در اسکلت بتنی، می‌توانید مقاله مرتبط را در وبسایت رسمی پیوان مطالعه کنید.
وال پست در چه شرایطی مورد استفاده قرار می‌گیرد؟
وال پست در بخش‌هایی از ساختمان استفاده میشود که دیوار غیرسازه‌ای به مهار بیشتری نیاز دارد. مهم‌ترین محل‌های کاربرد آن عبارت‌اند از:
- میانقاب‌ها: برای ایجاد تکیه‌گاه و کنترل رفتار دیوارهای قرار گرفته در قاب سازه.
- تقاطع دیوارها: برای ایجاد اتصال مناسب میان دیوارهای غیرسازه‌ای و کاهش احتمال ناپایداری در محل تقاطع.
- کنار بازشوها: در اطراف درها و پنجره‌ها برای تأمین مهار مناسب دیوار در این نواحی.
- جان‌پناه‌ها: برای افزایش ایمنی دیوارهای جان‌پناه و جلوگیری از ناپایداری آنها.
- دیوارهای پیرامونی و نما: برای تامین مهار مورد نیاز دیوار در برابر نیروهای جانبی، به‌ویژه در معرض باد.
روش اجرای وال پست
روش اجرای وال پست با توجه به نوع دیوار، موقعیت آن و سیستم سازه‌ای ساختمان متفاوت است. جزئیات اتصال و نحوه مهار باید مطابق نقشه‌ها و دیتیل‌های اجرایی پروژه انجام شود.
نحوه اجرای وال پست دیوارهای داخلی
در دیوارهای داخلی، وادار برای ایجاد تکیه‌گاه و کنترل حرکت خارج از صفحه دیوار نصب میشود. اتصال بالای آن معمولاً به‌صورت لغزشی و اتصال پایین با جزئیاتی انجام میشود که حرکت موردنیاز دیوار را محدود نکند.
نحوه اجرای وال پست دیوارهای خارجی
در دیوارهای خارجی، علاوه بر نیروهای لرزه‌ای، اثر باد نیز باید در طراحی در نظر گرفته شود. محل وادارها و جزئیات مهار باید متناسب با ابعاد دیوار، ارتفاع ساختمان و بارهای وارد شده تعیین شود.
اجرای وال پست در سازه بتنی
در اسکلت بتنی، اجرای وال پست به اجزایی مانند ستون، تیر یا دال متصل می‌شوند. نوع اتصال باید به‌گونه‌ای انتخاب شود که ضمن تأمین مهار مورد نیاز، تغییر شکل سازه به دیوار منتقل نشود.
اجرای وال پست در اسکلت فلزی
در اسکلت فلزی، وادارها و سایر اجزای مهاربندی به اعضای فولادی قاب متصل می‌شوند. محل جوش یا اتصال مکانیکی و همچنین جزئیات اتصال بالای دیوار باید مطابق نقشه اجرایی تعیین شود.
اجرای وال پست در سوله
در سوله، وال پست برای مهار دیوارهای پیرامونی اجرا میشود و طراحی آن باید با سیستم باربر سوله هماهنگ باشد. ارتفاع دیوار، دهانه، نوع پوشش و بار باد و زلزله از عوامل مؤثر در تعیین مقطع و محل وادارها هستند.
اجرای وال پست در دیوار هبلکس
در دیوارهای هبلکس، به دلیل ویژگی‌های این مصالح و روش اجرای آن با چسب، جزئیات اتصال باید متناسب با سیستم دیوارچینی انتخاب شود. استفاده از بست‌های انعطاف‌پذیر و رعایت جزئیات اتصال به سازه از نکات مهم این روش است.
اشتباهات رایج در اجرای وال پست
برخی خطاها در زمان اجرا می‌توانند عملکرد سیستم مهاربندی را کاهش دهند. مهم‌ترین موارد عبارت‌اند از:
- اجرای وال پست بدون نقشه اجرایی: جانمایی و مشخصات اجزا باید پیش از اجرا از روی نقشه تعیین شود.
- انتخاب مقطع بدون محاسبه: استفاده از یک مقطع ثابت برای تمام پروژه‌ها لزوماً عملکرد مناسبی ایجاد نمی‌کند.
- بی‌توجهی به بازشوها: اطراف در و پنجره به جزئیات اجرایی ویژه‌ای نیاز دارد.
- اجرای نادرست جوش و اتصالات: کیفیت اتصال، به اندازه خود مقطع در عملکرد سیستم اهمیت دارد.
- حذف اجزای پیش‌بینی‌شده در نقشه: تغییر در تعداد یا محل اجزای مهاربندی بدون تأیید طراح می‌تواند عملکرد سیستم را تحت تاثیر قرار دهد.
- عدم هماهنگی با دیوارچینی: اجرای وال پست باید با ضخامت، نوع مصالح و مراحل ساخت دیوار هماهنگ باشد.
- استفاده از مصالح نامناسب با محیط: در محیط‌های مستعد خوردگی، توجه به جنس و پوشش مقاطع ضروری است.
تفاوت وال پست با وال مش چیست؟
تفاوت وال پست و وال مش در نحوه مهار دیوار، اجزای تشکیل‌دهنده و روش اجرا است. وال پست با استفاده از وادار، تیرک و اتصالات فولادی اجرا میشود و معمولاً بخشی از جزئیات آن پیش از دیوارچینی نصب میشود. در مقابل، وال مش با مش الیاف شیشه و پلاستر اجرا شده و امکان اجرای آن پس از تکمیل دیوارچینی وجود دارد. همچنین در سیستم وال مش، برخلاف وال پست، نیازی به اجرای وادارهای قائم و میلگرد بستر نیست.
ضوابط قانونی و نکات اجرایی وال پست‌ها
اجرای وال پست باید با الزامات مربوط به دیوارهای غیرسازه‌ای و نقشه‌های مصوب پروژه مطابقت داشته باشد. مهم‌ترین مراجع و الزامات مورد توجه عبارت‌اند از:
- استاندارد ۲۸۰۰: الزامات مربوط به طراحی لرزه‌ای اجزای غیرسازه‌ای را مشخص می‌کند.
- پیوست ششم استاندارد ۲۸۰۰: جزئیات مربوط به طراحی و اجرای دیوارهای غیرسازه‌ای و نحوه مهار آنها را ارائه می‌دهد.
- مبحث چهارم مقررات ملی ساختمان: الزامات مرتبط با ایمنی و اجرای اجزای ساختمان باید در پروژه رعایت شود.
- مبحث هشتم مقررات ملی ساختمان: در ساختمان‌های دارای دیوارهای بنایی، الزامات مرتبط با اجرای این دیوارها باید مورد توجه قرار گیرد.
- نقشه‌ها و جزئیات اجرایی: مشخصات نهایی وال پست باید با نقشه‌های محاسباتی و جزئیات اجرایی پروژه مطابقت داشته باشد.
محاسبه وال پست چگونه انجام میشود؟
محاسبه وال پست بر اساس مشخصات دیوار و نیروهای وارد بر آن انجام میشود تا ابعاد و ظرفیت اجزای مهاربندی متناسب با شرایط پروژه انتخاب شود.
- مشخصات دیوار: طول، ارتفاع، ضخامت، نوع مصالح و وزن دیوار تعیین میشود.
- بارگذاری: نیروهای وارد شده از جمله زلزله و در دیوارهای خارجی، بار باد در نظر گرفته می‌شوند.
- تعیین اجزای مهاربندی: تعداد و محل وادارها و سایر اجزای مورد نیاز مشخص میشود.
- کنترل مقاومت: مقطع انتخاب‌شده از نظر مقاومت و تغییر شکل در برابر نیروهای محاسباتی بررسی میشود.
- بررسی اتصالات: ظرفیت و جزئیات اتصال اجزای وال پست به سازه نیز کنترل میشود.
بنابراین، مقطع و تعداد وال پست باید بر اساس محاسبات پروژه تعیین شود و نمی‌توان برای همه دیوارها یک مقطع یا فاصله ثابت در نظر گرفت.
قیمت پیاده‌سازی وال پست چقدر است؟
هزینه اجرای وال پست به عوامل مختلفی مانند نوع سیستم، مقطع و جنس وال پست، تعداد اجزا، نوع اتصالات، شرایط محل اجرا و دستمزد نیروی اجرایی بستگی دارد. به همین دلیل، قیمت نهایی را نمی‌توان بدون اطلاع از مشخصات پروژه به‌صورت یک رقم ثابت اعلام کرد.
برای برآورد دقیق، ابتدا مقدار و نوع مصالح مورد نیاز مشخص میشود و سپس هزینه مقاطع، اتصالات، حمل و اجرای وال پست محاسبه خواهد شد.
جمع بندی
در این مقاله، به بررسی مفهوم وال پست، انواع آن، هدف از اجرای آن و شرایط کاربرد آن پرداختیم. وال پست‌ها به عنوان عناصر تقویت‌کننده در ساختمان‌سازی، نقش بسیار مهمی در افزایش مقاومت سازه در برابر نیروهای جانبی مانند زلزله و باد ایفا می‌کنند.
