گریتینگ چیست؟ آشنایی با انواع گریتینگ و مشخصات آن

شاید اسم این متریال برای شما خیلی عجیب باشد، اما در طول روز انواع گریتینگ را در اطراف خود مشاهده می‌کنید. گریتینگ در حقیقت از مجموعه‌ای از عناصر فلزی تشکیل شده که به صورت طولی و عرضی در کنار هم قرار گرفته و از کنار هم قرار گرفتن آن‌ها، یک شبکه‌ی توری تشکیل شده است. اگر می‌خواهید اطلاعات بیشتری در مورد انواع گریتینگ و گریتینگ فایبرگلاس یا گریتینگ کامپوزیت به دست آورید، تا انتهای این بخش با پیوان همراه باشید. ما در این مقاله به پرسش گریتینگ چیست؟ به طور کامل پاسخ می‌دهیم. مشتریان عزیز برای کسب اطلاعات بیشتر در مورد قیمت ورق گالوانیزه می‌توانند با مشاوران پیوان تماس بگیرند. همچنین برای استعلام قیمت میلگرد نیز می‌توانند به سایت پیوان مراجعه کنند.

 معنی گریتینگ چیست؟

در زبان فارسی از کلمه‌ی درپوش به عنوان معادل کلمه‌ی گریتینگ استفاده می‎‌شود. گریتینگ یک سازه‌ی شبکه‌ای است که از فلز و متریال‌های سخت و مقاوم دیگر ساخته می‌شود. از جمله کاربردهای این سازه‌ی شبکه‌ای می‌توان به درپوش سطوح باز و استفاده در پروژه‌های سنگین و متداول شهری و صنعتی اشاره کرد. شرکت‌های مختلفی در استان‌های مرکزی، تهران، البرز و اصفهان وجود دارند که به تولید انواع گریتینگ از جمله گریتینگ کامپوزیت می‌پردازند. گریتینگ کامپوزیت با نام‌های نظیر گریتینگ GRP  یا گریتینگ FRP نیز شناخته می‌شود. گریتینگ کامپوزیت نسبت به گریتینگ گالوانیزه وزن کمتر و استحکام بیشتری دارد. گریتینگ کامپوزیت مقدار مشخصی از الیاف و رزین است.

آشنایی با انواع گریتینگ

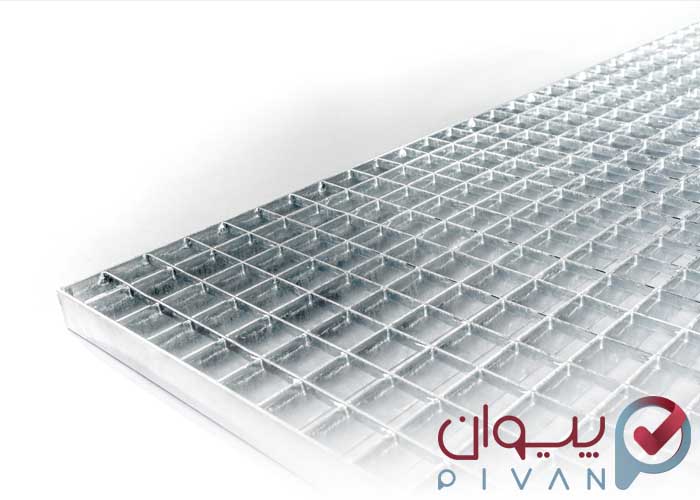

انواع گرینتیگ‌

بعد از پاسخ دادن به پرسش معنی گریتینگ چیست؟ به بررسی انواع مختلف گریتینگ‌ها می‌پردازیم. گریتینگ‌ها براساس ساختار و اجزای تشکیل‌دهنده، مقاومت وزنی استاندارد بین‌المللی، ظاهر و نوع ساخت در پنج دسته‌ی مجزا از هم قرار می‌گیرند که در قسمت بعد به بررسی هر کدام از آن‌ها می‌پردازیم.

انواع گریتینگ بر اساس ساختار و اجزای تشکیل دهنده

انواع گریتینگ براساس ساختار و اجزای تشکیل‌ دهنده در ۴ دسته کلی قرار می‌گیرند:

  • گریتینگ تسمه در تسمه

این نوع گریتینگ به دلیل ویژگی‌های خاصی که دارد از محبوبیت بالایی برخوردار بوده و به صورت گسترده در صنعت مورد استفاده قرار می‌گیرد. ترکیب تسمه‌های فولادی در طول و عرض، باعث شکل‌گیری گریتینگ تسمه در تسمه می‌شود که از مقاومت بالایی برخوردار است.

  • گریتینگ تسمه در نیم تسمه

شبکه‌ای از تسمه‌ها و نیم تسمه‌های فولادی که به صورت مشبک داخل هم قرار گرفته و روی آن‌ها با ورق گالوانیزه پوشانده شده است، باعث شکل‌گیری این نوع گریتینگ می‌شود. در وبلاگ پیوان مقاله مستقل دیگری درباره کاربرد گریتینگ یا پایه فلزی نوشته شده است که می‌توانید آن را هم مطالعه کنید.

  • گریتینگ تسمه در میلگرد

این نوع گریتینگ از اتصال تسمه‌های فولادی و میلگردهای آهنی پوشیده شده با ورق گالوانیزه تشکیل شده است. سرعت در تولید، کارایی و مقاومت بالای این نوع گریتینگ باعث شده تا میزان مصرف و خرید آن بالاتر از سایر گریتینگ‌ها باشد.

  • گریتینگ تسمه در چهار پهلو تابیده

اتصال تسمه‌های باربر به چهار پهلوی تابیده شده، باعث شکل‌گیری این نوع گریتینگ می‌شود.

انواع گریتینگ‌ بر اساس ساختار

انواع گریتینگ بر اساس مقاومت وزنی استاندارد بین‌المللی EN1433 اروپایی

گریتینگ‌ها بر این اساس در ۴ کلاس مختلف قرار می‌گیرند:

  • کلاس A15

مدل‌های موجود در این دسته، تحمل وزنی در حدود ۱.۵ تن به ازای هر محور خودرو دارند؛ در نتیجه برای فضاهای مخصوص تردد عابران پیاده مثل استخر، موتورخانه و… مناسب هستند.

  • کلاس B125

مدل‌های موجود در این دسته حدود ۱۲ تن تحمل وزنی به ازای هر محور خودرو دارند؛ در نتیجه برای استفاده در کف پارکینگ‌ها، کارخانه و فضاهایی با تردد خودروهای سبک مناسب هستند.

  • کلاس C250

مدل‌های موجود در این دسته حدوداً ۲۵ تن تحمل وزنی به ازای هر محور خودرو دارند؛ در نتیجه برای کف سوله‌هایی با تردد ماشین‌های سنگین،‌ ابتدا و انتهای رمپ پارکینگ‌های عمومی با تردد بالا و فضاهای مشابه مناسب هستند.

  • کلاس F900

مدل‌های موجود در این کلاس حدود ۹۰ تن مقاومت وزنی داشته و در کف فرودگاه‌ها استفاده می‌شوند.

بیشتر بخوانید: رابطه قیمت آهن و دلار به چه صورت است؟

انواع گریتینگ‌ براساس ظاهر

بر این اساس، گریتینگ‌ها در سه دسته‌ی کلی قرار می‌گیرند:

  • گریتینگ اسلات

شبکه این نوع گریتینگ از سوراخ‌های موازی یا نرده‌ای تشکیل شده است.

  • گریتینگ پانچ

شبکه این نوع گریتینگ از پانچ شدن سوراخ‌های مربعی و دایره‌ای تشکیل می‌شود.

  • گریتینگ مشبک

سوراخ‌های این نوع گریتینگ به صورت مستطیل و مربع بوده و از تسمه و نیم تسمه به عنوان رابط‌های آن استفاده شده است.

انواع گریتینگ براساس نوع ساخت

دو روش کلی برای ساخت انواع گریتینگ وجود دارد که در این قسمت به بررسی آن‌ها می‌پردازیم. می‌توانید مطالعه کنید: ابعاد چهارچوب فرانسوی

ساخت گریتینگ با روش جوش CO2

در این روش ابتدا شیار یا سوراخ‌هایی روی تسمه ایجاد شده و بعد از آن این شیارها به وسیله‌ی جوش CO2 به رابط‌ها متصل می‌شوند. نکته قابل توجه این است که کلیه‌ی مراحل این روش با استفاده از دستگاه‌های پیشرفته و جوش CO2 انجام می‌شود.

جوش CO2 یکی از قدیمی‌ترین روش‌های ساخت گریتینگ بوده و دارای معایب زیر است:

  • امکان آسیب به فلز به دلیل درجه حرارت بالا
  • ایجاد سوراخ و شیارهای متوالی روی تسمه باربر می‌تواند باعث کاهش استحکام آن شود.
  • اپراتور ممکن است در حین جوشکاری دچار خطا شود.
  • اتصالات غلط رابط و باربر می‌تواند باعث کاهش استحکام گریتینگ شود

انواع گریتینگ بر اساس نوع ساخت

ساخت انواع گریتینگ با روش الکتروفورج یا ماشینی

آخرین تکنولوژی موجود در زمینه‌ی ساخت گریتینگ، استفاده از الکتروفورج است. با استفاده از این روش فلز به وسیله‌ی جریان برق جوشکاری می‌شود. برای این منظور، ابتدا تسمه‌های باربر و رابط‌ها به صورت منظم روی یکدیگر قرار گرفته و بعد با استفاده از جریان برق و اعمال پرس به هم متصل می‌شوند.اتصالات یکنواخت موجود در سطح گریتینگ باعث می‌شود تا متریال ساخته شده ظاهر زیباتری داشته باشد. مزایای این روش در مقایسه با روش جوش با CO2 به شرح زیر است:

  • ظاهر یکنواخت و زیبای گریتینگ
  • استحکام بیشتر متریال (حدود ۴۰ درصد) در مقایسه با متریال ساخته شده با روش جوش CO2
  • وزن کمتر
  • نبود ترک و خوردگی

اطلاعات بیشتر در آنیل فلز چیست؟

انواع گریتینگ‌ بر اساس نوع و جنس

بعد از پاسخ به پرسش گریتینگ چیست؟ سراغ بررسی انواع گریتینگ از نظر جنس و متریال ساخت می‌رویم. گریتینگ‌ها براین اساس به ۶ دسته کلی تقسیم می‌شوند:

  • گریتینگ فلزی
  • گریتینگ مضرs
  • گریتینگ آلومینیوم
  • گریتینگ چدن
  • گریتینگ استیل
  • گریتینگ کامپوزیت

انواع گریتینگ فلزی

همانطور که در ابتدای مطلب هم به آن اشاره کردیم اصلی‌ترین کاربرد گریتینگ، ساخت درپوش‌های مختلف است. در نتیجه بنا به نیاز، می‌توان از متریال‌های مختلف برای ساخت آن استفاده کرد. این گریتینگ‌ها با استفاده از تسمه‌ها و میلگردهای فولادی ساخته می‌شوند. درپوش‌های فلزی معمولاً مدلی ایده‌آل و مناسب برای سنگرها، کف‌سازی، کف‌پوش و همین‌طور راه‌پله‌ها هستند. علاوه بر موارد ذکر شده از موادی مثل گالوانیزه هم برای ساخت درپوش‌های فلزی استفاده می‌شود. در این صورت، درپوش ساخته شده مقاومت بیشتری در مقابل اکسید آهن و زنگ‌زدگی بخصوص در شرایط مرطوب پیدا می‌کند. برای ساخت گریتینگ‌های فلزی عموماً از ضخامت کم گالوانیزه استفاده می‌شود و نیاز به هزینه زیادی برای تولید و مستحکم‌سازی آن با این ماده نیست. می توان از درپوش‌های گالوانیزه در راهروها، طبقه‌های اشکوب، پله‌های اضطراری، کانال‌های آب سطح شهر و روستا، درپوش کله و سنگر استفاده کرد.

بیشتر بخوانید: توری مش جوشی سبک

گریتینگ فلزی
مشخصات گریتینگ



  • گریتینگ مضرس

این نوع گریتینگ دارای ساختار آجی و دندانه‌ای است و معمولاً برای شرایطی که امکان لغزندگی وجود دارد، کارگاه‌ها، ساختمان‌های در حال ساخت و همین‌طور سطح شهر استفاده می‌شود. گریتینگ مضرس در مقابل رطوبت، روغن، مایعات، محصولات پتروشیمی از خود واکنش خوبی نشان می‌دهد و باعث ایجاد تعادل می‌شود. از دیگر کاربردهای این گریتینگ می‌توان به استفاده در محیط‌هایی که رفت‌وآمد زیاد است مانند کارگاه‌ها، شرکت‌ها، پروژه‌های موقتی و … اشاره کرد.

  • گریتینگ آلومینیوم

در این قسمت از بررسی انواع گریتینگ، به سراغ آلومینیوم می‌رویم. گریتینگ آلومینیوم یکی از گران‌ترین، باکیفیت‌ترین و بهترین متریال‌های موجود در بازار بوده که به‌صورت صفحات شبکه‌ای طراحی می‌شود و وزن آن کم‌تر از سایر فلزات و مواد دیگر است. در وضعیتی که خوردگی و اصطکاک بالا است این ورق‌ها و مقاطع می‌توانند گزینه مناسبی باشند، علاوه‌ برآن آلومینیوم در برابر خمش، فشار و همین‌طور ضربه، استحکام زیادی از خود نشان می‌دهد و معمولاً به دلیل اینکه آلودگی جذب نمی‌کند در برخی مواقع به آهن و دیگر محصولات ترجیح داده می‌شود.

  • گریتینگ چدن

این گریتینگ‌‌ها یکی از محکم‌ترین مدل‌ها برای تحمل وزن زیاد هستند؛ به همین دلیل در مکان‌هایی مثل پله، پارکینگ‌های عمومی، ورودی ساختمان‌ها و همین‌طور پیست‌های اسب‌سواری استفاده می‌شوند. درصورتی‌که می‌خواهید برای درپوش روی کانال‌های آب، مسیرهای فاضلاب، کانیوو‌های شهری و همین‌طور حاشیه پارکینگ‌ها و ساختمان‌های مختلف و محوطه‌های اصلی کارخانه‌ها یک متریال ضدزنگ تهیه کنید، این گزینه با تنوع ابعادی، ضخامت فوق‌العاده بالا و رده‌های قیمتی متفاوت می‌تواند نیازهای شما را رفع کند. این مدل‌ها عموماً در ابعاد ۵۰ سانتی‌متر طول و عرض‌ ۱۲ تا ۲۰ سانتی‌متر به فروش می‌رسند. وزن گریتینگ چدن معمولاً برای عبور اجسام و وسایل مختلف حتی با وزن ۲۰ تا ۴۰ تن نیز مناسب است.

  • گریتینگ استیل

گریتینگ پله استیل، مدل دیگری است که در کیفیت‌ها و ابعاد مختلف طراحی می‌شود و به دلیل ویژگی مقاومتی خوب و ظاهر جذاب در کارخانه‌ها، آشپزخانه‌ها، مخازن، سیستم‌های نگه‌داری، درپوش‌ها، کف‌شورهای ساختمان‌های تجاری و مسکونی، صافی و… مورداستفاده قرار می‌گیرد. بسیاری از شرکت‌های بزرگ تولید مواد غذایی می‌توانند از گریتینگ‌های استیل که کاملاً ضدعفونی شده‌اند، به عنوان صافی مواد تولیدی خود استفاده کنند.

انواع گریتینگ استیل در شرایط اسیدی و مرطوب عملکرد خوبی از خود نشان می‌دهند. علاوه بر آن، این محصول ساختار زیبا و منحصربه‌فردی دارد که از فلزات دیگر قابل تشخیص است. این گریتینگ‌ها معمولاً به‌صورت ترکیب آلیاژهای کروم و آهن طراحی و ساخته می‌شوند و به سطح آن‌ها خاصیت ضد زنگ اضافه نمی شود. گریتینگ‌های استیل معمولاً از ورق‌های استیل 304 ساخته  می‌شوند.

همچنین می‌توانید مقاله تفاوت ورق استیل 310 و 309 را مطالعه بفرمایید.

  • گریتینگ کامپوزیت

در نهایت نوبت به گریتینگ‌ کامپوزیت می‌رسد. این نوع گریتینگ،‌ ویژگی‌های متفاوتی با مدل‌های فلزی داشته و معمولاً اصلی‌ترین مزیت آن مقاومت فوق‌العاده در برابر تغییرات شیمیایی، فیزیکی و مکانیکی است. از گریتینگ کامپوزیت در محیط‌هایی که امکان استفاده از گریتینگ‌های فلزی وجود ندارد، استفاده می‌شود. کامپوزیت یکی از بهترین جایگزین‌ها برای فلز در شرایط مختلف است. برای مثال می‌توان از آن در صنایع آزمایشگاهی، غذایی، بهداشتی، درمانی و داروسازی، حوزه‌های مهندسی پزشکی، آشپزخانه‌ها، موتورخانه‌ها، صنایع نفت، گاز و پتروشیمی، پالایشگاه‌ها، محیط‌های بهداشتی و ایزوله خاص استفاده کرد. کامپوزیت به‌هیچ‌عنوان مزاحمتی از لحاظ شیمایی و ساختاری برای فضا ایجاد نمی‌کند؛ در مقابل حرارت، تغییرات شیمایی و اسیدی مقاومت فوق‌العاده‌ای دارد و معمولاً عایق الکتریسیته و گرما است.



راه پله فلزی

مهم‌ترین کاربردهای انواع گریتینگ

از جمله مهم‌ترین کاربردهای انواع گریتینگ می‌توان به موارد زیر اشاره کرد:

  • ساخت تهویه هوا و نورگیر
  • کف پوش پله‌های مختلف اعم از اضطراری، ساختمان، کارخانه و …
  • درپوش کانال و فیلتر جریان آب
  • کفپوش مکان‌های عملیاتی و ساختمان‌هایی با رفت و آمد زیاد
  • شرکت‌های سازنده انواع گریتینگ در ایران

شرکت‌های زیادی نیز در ایران به‌عنوان سازنده گریتینگ فعالیت می‌کنند که از جمله آن‌ها می‌توان به اراک ریل، نیکو فن پرشین، رهبان فاخر، سرآمد پولاد پارس، پارس اخگر، مبنا صنعت غدیر و برندهای گالوانیزه زنده رود، آرمان صنعت و محصول گستر فرا ساز اشاره کرد. هرکدام از این شرکت‌ها در زمینه طراحی، ساخت و توسعه انواع گریتینگ در کشور فعالیت داشته و تلاش می‌کنند تا سطح کیفی و حضور در فضای رقابتی این محصول مهم فولادی را ارتقا دهند. از این ‌رو اگر قصد تهیه گریتینگ با متریال‌های گوناگون را دارید می‌توانید از بین شرکت‌های ایرانی یک گزینه را انتخاب کنید. در نهایت سه عامل سهولت در اجرا، کیفیت متریال ساخت، ماده اولیه، نوسانات ارز و همین‌طور کاربرد می‌تواند عامل تعیین‌کننده در قیمت انواع گریتینگ در بازار باشد.
