اتصالات میلگرد (کوپلینگ میلگرد) و نحوه کاربرد آن در ساخت سازه‌های مختلف
برای متصل کردن میلگردها در سازه‌های بتنی درگذشته از روش‌های مختلفی مورداستفاده می‌گرفته. ولی امروزه اکثراً برای این کار از وسیله‌ای به نام کوپلر میلگرد مورداستفاده قرار می‌دهند. در کل کوپلرها قطعات مکانیکی برای متصل کردن دو آرماتور در راستای هم قرار خواهند گرفت. میتوان اشاره داشت که مقاومت بسیار بالایی به همراه خواهند داشت.
لازم به ذکر است که کوپلینگ میلگرد یا اتصال مکانیکی یکی از روش‌های زیادشدن طول میلگردها هست. میلگردهای ساده و آجدار و همچنین متصل کردن آن‌ها به یکدیگر است. در کل این میلگردها کاربرد بسیار فراوانی در آرماتوربندی داشته‌اند. به‌طورکلی روش‌های وصله میلگرد به چند نوع اورلپ و فورجینگ و همچنین کوپلینگ تقسیم خواهند شد. شایان‌ذکر است که کوپلینگ یکی از پرکاربردترین‌ها به شمار رفته است.
میتوان گفت که از کوپلرهای میلگرد هم در سازه‌های بتنی و هم در سازه‌های فولادی مورداستفاده قرار می‌گیرد. لازم به ذکر است که میلگرد عضو جدانشدنی اسکلت ساختمان محسوب می‌شود. حتی میتوان گفت که نقشی بسیار مهم را بر عهده داشته است. میتوان اشاره داشت به کوپلر میلگرد که نسبت به روش‌هایی چون اورلپ امتیازاتی داشته است. این امر سبب زیادشدن استفاده از آن برای وصله دادن میلگردها به یکدیگراست. جهت دریافت آخرین قیمت میلگرد در سایت پیوان می‌توانید کلیک کنید.
انواع روش‌های وصله کردن میلگرد
قبل از پرداختن به کوپلینگ میلگرد لازم است با معرفی داشتن مختصری از انواع روش‌های وصله میلگرد را مطالعه کنیم. درکل روش‌های متصل کردن میلگرد که بیشتر در راندمان آرماتوربندی به‌کاررفته است. در کل می‌توانید آن‌ها را به سه دسته در متن زیر آمده اشاره داشته باشیم:
همپوشانی میلگرد یا اتصال اورلپ (overlap)
میتوان گفت که در این روش میلگردها به‌موازات هم قرار خواهند گرفت. در این مرحله باسیم بسته می‌شوند.
اتصال میلگرد به روش فورجینگ
لازم به ذکر است درروش جوش فورجینگ یا جوش سربه‌سر یکی از روش‌های مطمئن در متصل کردن میلگردها بوده است. میتوان اشاره داشت که در این روش متصل کردن میلگردها از طریق گرم شدن سطح مقطع آن‌ها تا دمایی زیر نقطه ذوب انجام می‌شود. سپس در این مرحله اجرا کردن فشار برقرار خواهد شد.
متصل کردن میلگرد به روش کوپلینگ
درروش متصل کردن مکانیکی میلگرد در امتداد جهت برطرف کردن محدودیت‌های روش پوشش دادن مورداستفاده قرار می‌گیرد. در کل ساختار این نوع اتصال به شیوه‌ای است که مراحل یکپارچه بودن میلگرد را رقم خواهد زد. به این دلیل است که بسیار موردتوجه قرارگرفته است. اطلاعات بیشتر درباره محصولات کارخانه ذوب آهن اصفهان در سایت پیوان می‌توانید کلیک کنید.

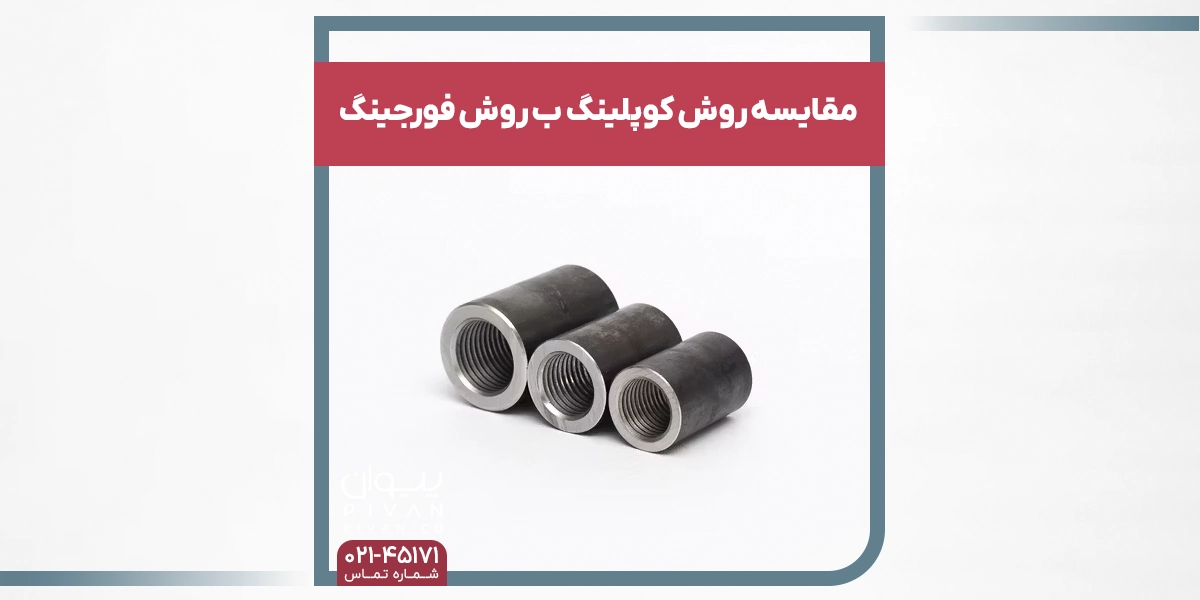

بررسی کوپلر میلگرد و مزایای آن
پس از جوش فورجینگ، کوپلر میلگرد یکی از تکنیک‌های اصلی و محبوب است. این روش انواع مختلفی دارد که از جمله آن‌ها میتوان به: کوپلر استاندارد، کوپلر پیچی، کوپلر جوشی، کوپلر چپ و راستی، انتهایی، گروتی و تبدیلی اشاره نمود. البته که کاربرد هرکدام از آن‌ها در ساختمان‌سازی وابسته به نوع میلگرد می‌باشد. مثلاً وقتی میلگردها در ابعاد و اندازه‌های یکسانی مورداستفاده قرار گرفته شود. درصورتی‌که اندازه‌ها متفاوت باشد از کوپلر تبدیل استفاده می‌شود.
البته وصله مکانیکی یا کوپلر میلگرد مزایای زیادی دارد، موجب مکاهش هزینه، بالارفتن سرعت اتصال و کم‌شدن ابعاد ستون و صرفه‌جویی اقتصادی می‌شود. همین‌طور استفاده آن به‌مراتب نسبت به دیگر روش‌ها آسان‌تر، قراردادن میلگرد در شبکه آسان و امکان استفاده از آرماتورهای سایز بزرگ در ستون‌های کوچک‌تر وجود دارد. همان‌طور که خاطرنشان شدیم این روش مزیت‌های اقتصادی و کیفیتی خوبی دارد به همین دلیل است که از آن در ساخت‌وساز بیشتر استفاده می‌شود. در ادامه به مقایسه روش‌های وصله مکانیکی اورلپ و فورجینگ می‌پردازیم. بیشتر بخوانید : ابزارهای اصلی برش میلگرد و نحوه استفاده از آن
انواع کوپلر میلگرد
لازم به ذکر است که انواع کوپلر میلگردها را می‌توانید جهت متصل کردن این مقاطع فولادی به یکدیگر مورداستفاده قرار داده شود. شایان‌ذکر است که کوپلرها انواع گوناگونی داشته است. آن‌ها را می‌توانید در بخش‌های گوناگون بتن مورداستفاده قرارداد. جهت افزایش اطمینان کار در کوپلر میتوان گفت اجرای پروژه را ساده‌تر خواهد کرد. درکل پرکاربردترین انواع کوپلر میلگرد میتوان به مواردی که در متن زیر آمده اشاره کرد:
کوپلر استاندارد
میتوان گفت که از کوپلر استاندارد برای کوپلینگ میلگردهای با سایز یکسان استفاده خواهد شد. جهت استفاده کردن از این نوع کوپلر باید یک سر آرماتور قابل چرخش بوده باشد. به‌طور کل از این نوع اتصال مکانیکی می‌توانید در تمامی منطقه‌های یک سازه و بدون محدودیت مورداستفاده قرار دهید.
کوپلر تبدیل
لازم به ذکر است استفاده کردن از کوپلر تبدیل می‌توانید میلگردهای با سایزهای گوناگون را بدون محدودیت به یکدیگر اتصال داد. ممکن است در قسمتی از آرماتوربندی سازه، نیاز به استفاده کردن از میلگردهای هشت و ده باشد. در این شرایط با استفاده کردن از کوپلر تبدیل میتوان این دو نوع میلگرد را به هم اتصال دهید.
کوپلر جوشی
در کل استفاده کردن از کوپلر جوشی می‌توانید قطعات بتنی را به سازه فلزی اتصال داده شود. میتوان گفت که میلگرد آجدار A3 که در آرماتوربندی به‌وفور مورداستفاده قرارگرفته قابلیت جوشکاری خوبی نخواهد داشت. بر این اساس از کوپلرهای جوشی برای متصل کردن بین این نوع میلگرد آجدار و یک صفحه فلزی مورداستفاده قرار خواهد گرفت.
میتوان گفت که یک سر میلگرد که رزوه کاری شده است وارد کوپلر جوشی شده خواهند کرد. در ادامه این کولرها را به‌عنوان واسطه‌ای بین این میلگرد و صفحه فلزی متصل خواهند کرد. جهت به وجود آوردن این اتصال کوپلر به صفحه جوش داده خواهد شد.
کوپلر پیچی
هنگامیکه نخواهید میلگرد مورداستفاده را رزوه کاری کنید. در این شرایط می‌توانید کوپلر پیچی را مورداستفاده قرار دهید. میتوان گفت که در این نوع کوپلر انتهای میلگرد را با استفاده از پیچ‌هایی که روی کوپلر قرارداد میتوان به آن اتصال داد. همچنین می‌توانید آن را محکم کرد.
کوپلر انتهایی
لازم به ذکر است که خم نورد درجه انتهایی میلگرد در آرماتوربندی الزامی بوده است. منتها بتن‌ریزی را با سختی و همچنین مشکل روبرو خواهد کرد. در این مرحله می‌توانید از کوپلر انتهایی استفاده شود. همین‌طور انتهای میلگرد را خم‌کاری نکرده باشید. با این روش سبب کم کردن شلوغی بتن و راحت‌تر شدن بتن‌ریزی تا شصت درصد خواهد شد.
نتیجه‌گیری
به‌طورکلی استفاده از روش کوپلر میلگرد توسط بسیاری از متخصصین پیشنهاد می‌شود. چون هم مقاومت خوبی دارد و هم هزینه‌ها به‌مراتب کم تر خواهند شد. ضمن این که سبب می‌شود میلگردهای اضافه کم تر مورداستفاده قرار گرفته و همچنین ابعاد ستون‌ها نیز کوچک‌تر می‌شود. همین‌طور شما از کوپلر می‌توانید برای ساخت دیوار و ستون و حتی تیر سازه‌های پیش‌ساخته استفاده نمایید.
برای استفاده از چنین تکنیکی لازم است که علاوه بر وصله‌های مکانیکی دستگاه رزوه هم داشته باشید. در مقابل این روش به‌طورکلی بیشتر مورداستفاده قرار می‌گیرد و بسیاری آن را جامع‌تر و به‌صرفه‌تر و درعین‌حال مقاومت در می‌دانند. این روش ها تماما به واسطه هزینه‌ها و همین‌طور شرایط خاصی که برای پیمانکار ایجاد می‌کنند دسته‌بندی می شوند، قطعا هرکدام کم هزینه‌تر و مطمئن‌تر باشد انتخاب می‌گردد.
