وزن آهن آلات چگونه محاسبه میشود | فرمول محاسبه وزن + جدول اشتال
به دست آوردن وزن دقیق مقاطع فولادی مختلف با استفاده از فرمول محاسبه وزن آهن آلات همواره یکی از مهمترین دغدغههای خریداران آهن در کنار موضوع قیمت روز آهن آلات بوده است. معمولاً وقتی قصد خرید محصولی را بهصورت وزنی داشته باشیم، اولین سوال ما درباره نحوه قیمتگذاری است که هر فلز، فرمول و نحوه خاص خودش را دارد. ما در ادامه این نوشتار، به بررسی نحوه و فرمول محاسبه وزن آهن آلات پرداختهایم. در زمان استفاده از فرمول محاسبه وزن آهن آلات باید عدد چگالی را ۷.۸۶ در نظر بگیرید.
البته ناگفته نماند که انواع فلزات از نظر چگالی تفاوتهایی جزئی با یکدیگر دارند. اگر حجم محاسبات بالا است، با جستوجویی ساده در اینترنت میتوانید از میزان دقیق چگالی آنها مطلع شوید. همچنین در صورت استفاده از نرمافزارهای محاسبهگر، رقم این چگالیها خودبهخود محاسبه خواهند شد. ما در این نوشته ابتدا به توضیح مفاهیم کلی میپردازیم. در ادامه نیز به فرمول محاسبه وزن هر مقطع آهن و فولاد و جدول اشتال آن اشاره میکنیم. در ادامه با ما همراه باشید.
بیشتر بخوانید: ايرانيت گالوانيزه انواع و كاربرد آن
فرمول محاسبه وزن آهن آلات چیست؟
یک فرمول کلی برای محاسبه وزن تمامی آهنآلات و مقاطع فولادی وجود داشته و به صورت زیر است:
در فرمول فوق باید از عدد ۷.۸۶ به عنوان چگالی استفاده کرده تا در نهایت وزن محصول برحسب کیلوگرم محاسبه شود.
نحوه محاسبه وزن مخصوص آهن
اگر از علاقمندان به حوزه آهنآلات و بازار مقاطع فولادی هستید، حتماً به واژهی وزن مخصوص آهن برخورد کردهاید. اطلاع از وزن مخصو که به آن وزن حجمی نیز گفته میشود برای به دست آوردن وزن یک مقطع فولادی ضروری است. برای محاسبهی وزن مخصوص آهن باید یک ورق آهنی به ابعاد ۱*۱*۱ سانتیمتر را در نظر بگیرید. بعد از آن با ضرب کردن چگالی ۷.۸۶ در حجم، وزن مخصوص آهن به دست میآید. پس وزن مخصوص آهن به ازای ۱ سانتیمتر مکعب از انواع مقاطع فولادی، ۷.۸۶ گرم است.
جدول وزن آهن آلات چیست و چه کاربردی دارد؟
جدول وزن آهن آلات نوعی جدول استاندارد است که با استفاده از جدول اشتال و توسط کارخانههای مختلف تهیه شده است. در این جداول اطلاعات مرتبط با وزن، ضخامت و گشتاور محصولات تولیدی این کارخانههای قرار گرفته است. خریداران میتوانند با استفاده از این جدولها میزان مقاطع مورد نیاز خود را به طور دقیق محاسبه کرده و به این ترتیب از بروز هرگونه کمبود و مشکل در زمان انجام پروژه جلوگیری کنند.
چگالی آهن چگونه محاسبه میشود؟
نسبت به جرم به حجم آهن چگالی آن نامیده میشود. ما در بسیاری از محاسبات پیچیده برای به دست آوردن پارامترهای مختلف به چگالی آهن نیاز داریم. چگالی این فلز پرکاربرد برابر با ۷۸۶۰ کیلوگرم بر مترمکعب است که در فرمول محاسبه وزن مقاطع فولادی مختلف به صورت ۷.۸۶ گرم بر سانتیمترمکعب مورد استفاده قرار میگیرد.
فرمول محاسبه وزن میلگرد چیست؟
میلگرد از جمله محصولات فولادی پرکاربرد است که برای جبران مقاومت کششی پایین بتن استفاده میشود. نوع این مقطع فولادی در محاسبه وزن میلگرد تأثیری ندارد. فرمول محاسبه وزن دو نوع میلگرد ساده و آجدار یکسان و به صورت زیر است:
در زمان انجام اینگونه محاسبات به این نکته توجه داشته باشید که براساس فرمول کلی آهنآلات لازم است که شعاع بر حسب میلیمتر و طول بر حسب متر، اندازهگیری و جایگذاری شود. در زمان انجام اینگونه محاسبات به این نکته توجه داشته باشید که براساس فرمول کلی آهنآلات لازم است که شعاع بر حسب میلیمتر و طول بر حسب متر، اندازهگیری و جایگذاری شود.
جدول اشتال میلگرد
روش دوم محاسبه وزن میلگرد طبق جدول اشتال است:
قطر (mm) | سطح مقطع () | وزن یک متر () | W1 () | U2 |
۱۰ | ۰.۷۸۵ | ۰.۶۱۷ | ۰.۰۹۸ | ۳۱۴ |
۱۲ | ۱.۱۳ | ۰.۸۸۸ | ۰.۱۷۰ | ۳۷۷ |
۱۳ | ۱.۳۳ | ۱.۰۴ | ۰.۲۱۶ | ۴۰۸ |
۱۴ | ۱.۵۴ | ۱.۲۱ | ۰.۲۶۹ | ۴۴۰ |
۱۵ | ۱.۷۷ | ۱.۳۹ | ۰.۳۳۱ | ۴۷۱ |
۱۶ | ۲.۰۱ | ۱.۵۸ | ۰.۴۰۲ | ۵۰۳ |
۱۸ | ۲.۵۴ | ۲.۰۰ | ۰.۵۷۳ | ۵۶۵ |
۱۹ | ۲.۸۴ | ۲.۲۳ | ۰.۶۷۳ | ۵۹۷ |
۲۰ | ۳.۱۴ | ۲.۴۷ | ۰.۷۸۵ | ۶۲۸ |
۲۲ | ۳.۸۰ | ۲.۹۸ | ۱.۰۵ | ۶۹۱ |
۲۴ | ۴.۵۲ | ۳.۵۵ | ۱.۳۶ | ۷۵۴ |
۲۵ | ۴.۹۱ | ۳.۸۵ | ۱.۵۳ | ۷۸۵ |
۲۶ | ۵.۳۱ | ۴.۱۷ | ۱.۷۳ | ۸۱۷ |
۲۷ | ۵.۷۳ | ۴.۴۹ | ۱.۹۳ | ۸۴۸ |
۲۸ | ۶.۱۶ | ۴.۸۳ | ۲.۱۶ | ۸۸۰ |
۳۰ | ۷.۰۷ | ۵.۵۵ | ۲.۶۵ | ۹۴۲ |
۳۲ | ۸.۰۴ | ۶.۳۱ | ۳.۲۲ | ۱۰۱۰ |
بیشتر بخوانید: ریل آسانسور و محافظ اصلی ایمنی

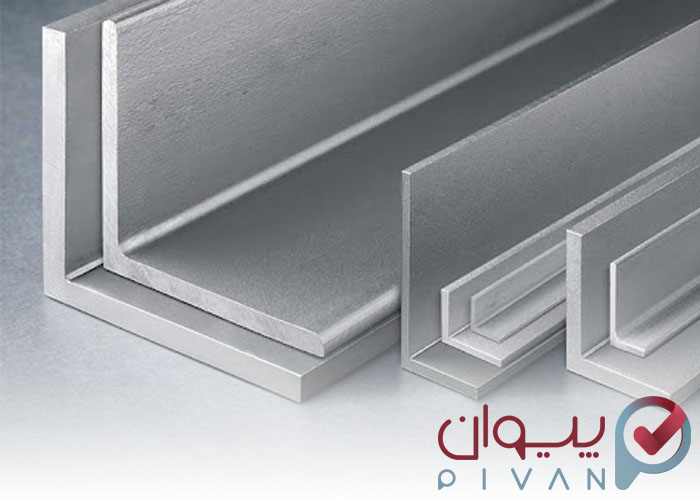

فرمول محاسبه وزن آهن نبشی چیست؟
نبشی از جمله مقاطع فولادی است که برای افزایش استحکام و تقویت ساختمان مورد استفاده قرار میگیرد. بهطورکلی، فرمول محاسبه وزن نبشی با دو سطح مساوی و غیرمساوی یکسان است. برای این محاسبه شما به اندازهگیری مجموع طول بالهای نبشی، ضخامت، طول و چگالی آهن که عدد ثابتی است، نیاز خواهید داشت. برای محاسبه وزن نبشی بسته به نوع آن میتوانید از جدول اشتال و فرمول زیر استفاده کنید:
در فرمول فوق با جایگذاری مقدار چگالی، طول بالها و ضخامت برحسب میلیمتر و طول نبشی برحسب متر، وزن آن محاسبه میشود.
جدول اشتال نبشی بال مساوی
در ادامه جدول اشتال نبشی بال مساوی آمده است که در محاسبه وزن آهن نبشی نقش مهمی دارد.
سایز نبشی | a(mm) | s(mm) | r1(mm) | r2(mm) | مساحت سطح مقطع (سانتی متر مربع) | وزن هر متر (kg/m) | وزن شاخه 12متری (kg) |
۲۰× ۳ | ۲۰ | ۳ | ۳.۵ | 2 | 1/12 | 0/88 | 10/56 |
۲۰× ۴ | ۲۰ | ۴ | ۳.۵ | 2 | 1/45 | 1/14 | 13/68 |
۲۵× ۳ | ۲۵ | ۳ | ۳.۵ | 2 | 1/42 | 1/12 | 13/44 |
۲۵× ۴ | ۲۵ | ۴ | ۳.۵ | 2 | 1/85 | 1/45 | 17/4 |
۲۵× ۵ | ۲۵ | ۵ | ۳.۵ | 2 | 2/26 | 1/77 | 21/24 |
۳۰× ۳ | ۳۰ | ۳ | ۵ | 2/5 | 1/74 | 1/36 | 16/32 |
۳۰× ۴ | ۳۰ | ۴ | ۵ | 2/5 | 2/27 | 1/78 | 21/36 |
۳۰× ۵ | ۳۰ | ۵ | ۵ | 2/5 | 2/78 | 2/18 | 26/16 |
۳۵ ×۳ | ۳۵ | ۳ | ۵ | 2/5 | 2/04 | 1/6 | 19/2 |
۳۵ × ۴ | ۳۵ | ۴ | ۵ | 2/5 | 2/67 | 2/1 | 25/2 |
۳۵× ۵ | ۳۵ | ۵ | ۵ | 2/5 | 3/28 | 2/57 | 30/84 |
۳۵× ۶ | ۳۵ | ۶ | ۵ | 2/5 | 3/87 | 3/04 | 36/48 |
40 × 3 | 40 | 3 | 6 | 3 | 2/35 | 1/84 | 22/08 |
40 × 4 | 40 | 4 | 6 | 3 | 3/08 | 2/42 | 29/04 |
40 × 5 | 40 | 5 | 6 | 3 | 3/79 | 2/97 | 35/64 |
40 × 6 | 40 | 6 | 6 | 3 | 4/48 | 3/52 | 42/24 |
45 × 4 | 45 | 4 | 7 | 3/5 | 3/49 | 2/74 | 32/88 |
45 × 5 | 45 | 5 | 7 | 3/5 | 4/3 | 3/38 | 40/56 |
45 × 6 | 45 | 6 | 7 | 3/5 | 5/09 | 4 | 48 |
45 × 7 | 45 | 7 | 7 | 3/5 | 5/86 | 4/6 | 55/2 |
50× 4 | 50 | 4 | 7 | 3/5 | 3/89 | 3/06 | 36/72 |
50× 5 | 50 | 5 | 7 | 3/5 | 4/8 | 3/77 | 45/24 |
50 × 6 | 50 | 6 | 7 | 3/5 | 5/69 | 4/47 | 53/64 |
50 × 7 | 50 | 7 | 7 | 3/5 | 6/56 | 5/15 | 61/8 |
50× 8 | 50 | 8 | 7 | 3/5 | 7/41 | 5/82 | 69/84 |
50× 9 | 50 | 9 | 7 | 3/5 | 8/24 | 6/47 | 77/64 |
55 × 5 | 55 | 5 | 8 | 4 | 5/32 | 4/18 | 50/16 |
55 × 6 | 55 | 6 | 8 | 4 | 6/31 | 4/95 | 59/4 |
55 × 8 | 55 | 8 | 8 | 4 | 8/23 | 6/46 | 77/52 |
55 × 10 | 55 | 10 | 8 | 4 | 10/1 | 7/9 | 94/8 |
60 × 5 | 60 | 5 | 8 | 4 | 5/82 | 4/57 | 54/84 |
60 × 6 | 60 | 6 | 8 | 4 | 6/91 | 5/42 | 65/04 |
60× 8 | 60 | 8 | 8 | 4 | 9/03 | 7/09 | 85/08 |
60 × 10 | 60 | 10 | 8 | 4 | 11/1 | 8/69 | 104/28 |
65 × 6 | 65 | 6 | 9 | 4/5 | 7/53 | 5/91 | 70/92 |
65 × 7 | 65 | 7 | 9 | 4/5 | 8/7 | 6/83 | 81/96 |
65 × 8 | 65 | 8 | 9 | 4/5 | 9/85 | 7/73 | 92/76 |
65 × 9 | 65 | 9 | 9 | 4/5 | 11 | 8/62 | 103/44 |
65 ×11 | 65 | 11 | 9 | 4/5 | 13/2 | 10/3 | 123/6 |
70 × 6 | 70 | 6 | 9 | 4/5 | 8/13 | 6/38 | 76/56 |
70× 7 | 70 | 7 | 9 | 4/5 | 9/4 | 7/38 | 88/56 |
70 × 9 | 70 | 9 | 9 | 4/5 | 11/9 | 9/34 | 112/08 |
70 × 11 | 70 | 11 | 9 | 4/5 | 14/3 | 11/2 | 134/4 |
75 × 6 | 75 | 6 | 10 | 5 | 8/75 | 6/87 | 82/44 |
75 × 7 | 75 | 7 | 10 | 5 | 10/1 | 7/94 | 95/28 |
75 × 8 | 75 | 8 | 10 | 5 | 11/5 | 9/03 | 108/36 |
75× 10 | 75 | 10 | 10 | 5 | 14/1 | 11/1 | 133/2 |
75 × 12 | 75 | 12 | 10 | 5 | 16/7 | 13/1 | 157/2 |
80 ×7 | 80 | 7 | 10 | 5 | 10/8 | 8/49 | 101/88 |
80 × 8 | 80 | 8 | 10 | 5 | 12/3 | 9/66 | 115/92 |
80 × 10 | 80 | 10 | 10 | 5 | 15/1 | 11/9 | 142/8 |
80 × 12 | 80 | 12 | 10 | 5 | 17/9 | 14/1 | 169/2 |
80 × 14 | 80 | 14 | 10 | 5 | 20/6 | 16/1 | 193/2 |
90 × 8 | 90 | 8 | 11 | 5/5 | 13/9 | 10/9 | 130/8 |
90× 9 | 90 | 9 | 11 | 5/5 | 15/5 | 12/2 | 146/4 |
90 × 11 | 90 | 11 | 11 | 5/5 | 18/7 | 14/7 | 176/4 |
90 × 13 | 90 | 13 | 11 | 5/5 | 21/8 | 17/1 | 205/2 |
90 × 16 | 90 | 16 | 11 | 5/5 | 26/4 | 20/7 | 248/4 |
100 × 8 | 100 | 8 | 12 | 6 | 15/5 | 12/2 | 146/4 |
100 × 10 | 100 | 10 | 12 | 6 | 19/2 | 15/1 | 181/2 |
100 × 12 | 100 | 12 | 12 | 6 | 22/7 | 17/8 | 213/6 |
100× 14 | 100 | 14 | 12 | 6 | 26/2 | 20/6 | 247/2 |
100 × 16 | 100 | 16 | 12 | 6 | 29/6 | 23/2 | 278/4 |
100 × 20 | 100 | 20 | 12 | 6 | 36/2 | 28/4 | 340/8 |
110 × 10 | 110 | 10 | 12 | 6 | 21/2 | 16/6 | 199/2 |
110 × 12 | 110 | 12 | 12 | 6 | 25/1 | 19/7 | 236/4 |
110 × 14 | 110 | 14 | 12 | 6 | 29 | 22/8 | 273/6 |
120 × 11 | 120 | 11 | 13 | 6/5 | 25/4 | 19/9 | 238/8 |
120 × 12 | 120 | 12 | 13 | 6/5 | 27/5 | 21/6 | 259/2 |
120 × 13 | 120 | 13 | 13 | 6/5 | 29/7 | 23/3 | 279/6 |
120 × 15 | 120 | 15 | 13 | 6/5 | 33/9 | 26/6 | 319/2 |
130 × 12 | 130 | 12 | 14 | 7 | 30 | 23/6 | 283/2 |
130 × 14 | 130 | 14 | 14 | 7 | 34/7 | 27/2 | 326/4 |
130 × 16 | 130 | 16 | 14 | 7 | 39/3 | 30/9 | 370/8 |
140 × 13 | 140 | 13 | 15 | 7/5 | 35 | 27/5 | 330 |
140 × 15 | 140 | 15 | 15 | 7/5 | 40 | 31/4 | 376/8 |
150 × 12 | 150 | 12 | 16 | 8 | 34/8 | 27/3 | 327/6 |
150 × 14 | 150 | 14 | 16 | 8 | 40/3 | 31/6 | 379/2 |
150 × 15 | 150 | 15 | 16 | 8 | 43 | 33/8 | 405/6 |
150 × 16 | 150 | 16 | 16 | 8 | 45/7 | 35/9 | 430/8 |
150 × 18 | 150 | 18 | 16 | 8 | 51 | 40/1 | 481/2 |
150 × 20 | 150 | 20 | 16 | 8 | 56/3 | 44/2 | 530/4 |
160× 15 | 160 | 15 | 17 | 8/5 | 46/1 | 36/2 | 434/4 |
160 × 17 | 160 | 17 | 17 | 8/5 | 51/8 | 40/7 | 488/4 |
160 × 19 | 160 | 19 | 17 | 8/5 | 57/5 | 45/1 | 541/2 |
180 × 16 | 180 | 16 | 18 | 9 | 55/4 | 43/5 | 522 |
180 × 18 | 180 | 18 | 18 | 9 | 61/9 | 48/6 | 583/2 |
180 × 20 | 180 | 20 | 18 | 9 | 68/4 | 53/7 | 644/4 |
180 × 22 | 180 | 22 | 18 | 9 | 74/7 | 58/6 | 703/2 |
200 × 16 | 200 | 16 | 18 | 9 | 61/8 | 48/5 | 582 |
200 × 18 | 200 | 18 | 18 | 9 | 69/1 | 54/3 | 651/6 |
200× 20 | 200 | 20 | 18 | 9 | 76/4 | 59/9 | 718/8 |
200 × 24 | 200 | 24 | 18 | 9 | 90/6 | 71/1 | 853/2 |
200 × 28 | 200 | 28 | 18 | 9 | 105 | 82 | 984 |
فرمول محاسبه وزن آهن ورق فولادی چیست؟
ورقهای فولادی انواع مختلفی دارند که از جملهی آنها میتوان به ورق آجدار، ورق اسیدشویی و ورق آجدار اشاره کرد. برای محاسبه وزن این ورقها و مدلهای مختلف آن از فرمول زیر استفاده میشود:
در نهایت با جایگذاری مقادیر مربوطه در فرمول محاسبه وزن، میتوانید وزن ورق فولادی را برحسب کیلوگرم محاسبه کنید.
ضخامت (mm) | پهنا (mm) | ||||||||||||||
۸۰ | ۶۰ | ۵۰ | ۴۰ | ۳۰ | ۲۵ | ۲۰ | ۱۵ | ۱۲ | ۱۰ | ۸ | ۶ | ۵ |
|
| |
۱۰۰ | ۷۵.۴ | ۶۲.۸ | ۵۰.۲ | ۳۷.۷ | ۳۱.۴ | ۲۵.۱ | ۱۸.۸ | ۱۵.۱ | ۱۲.۶ | ۱۰ | ۷.۵۴ | ۶.۲۸ | ۱۶۰ |
| |
۱۱۳ | ۸۴.۴ | ۷۰.۷ | ۵۶.۵ | ۴۲.۴ | ۳۵.۳ | ۲۸.۳ | ۲۱.۲ | ۱۷ | ۱۴.۱ | ۱۱.۳ | ۸.۴۸ | ۷.۰۷ | ۱۸۰ |
| |
۱۲۶ | ۹۴.۲ | ۷۸.۵ | ۶۲.۸ | ۴۷.۱ | ۳۹.۳ | ۳۱.۴ | ۲۳.۶ | ۱۸.۸ | ۱۵.۷ | ۱۲.۶ | ۹.۴۲ | ۷.۸۵ | ۲۰۰ |
| |
۱۳۸ | ۱۰۴ | ۸۶.۴ | ۶۹.۱ | ۵۱.۸ | ۴۳.۲ | ۳۴.۵ | ۲۵.۹ | ۲۰.۷ | ۱۷.۳ | ۱۳.۸ | ۱۰.۴ | ۸.۶۴ | ۲۲۰ |
| |
۱۵۱ | ۱۱۳ | ۹۴.۲ | ۷۵.۴ | ۵۶.۵ | ۴۷.۱ | ۳۷.۷ | ۲۸.۳ | ۲۲.۶ | ۱۸.۸ | ۱۵.۱ | ۱۱.۳ | ۹.۴۲ | ۲۴۰ |
| |
۱۵۷ | ۱۱۸ | ۹۸.۱ | ۷۸.۵ | ۵۸.۹ | ۴۹.۱ | ۳۹.۳ | ۲۹.۴ | ۲۳.۶ | ۱۹.۶ | ۱۵.۷ | ۱۱.۸ | ۹.۸۱ | ۲۵۰ |
| |
۱۶۳ | ۱۲۲ | ۱۰۲ | ۸۱.۶ | ۶۱.۲ | ۵۱ | ۴۰.۸ | ۳۰.۶ | ۲۴.۴ | ۲۰.۴ | ۱۶.۳ | ۱۲.۲ | ۱۰.۲ | ۲۶۰ |
| |
۱۷۶ | ۱۳۲ | ۱۱۰ | ۸۷.۹ | ۶۵.۹ | ۵۴.۹ | ۴۴ | ۳۳ | ۲۶.۴ | ۲۲ | ۱۷.۶ | ۱۳.۲ | ۱۱ | ۲۸۰ |
|
فرمول محاسبه وزن ناودانی چیست؟
ناودانی در ضخامتها و اندازههای مختلف در بازار موجود است. برای محاسبه وزن ناودانی برحسب کیلوگرم، باید ضخامت و عرض بال و ضخامت و طول جان را از جدول اشتال به دست آورده و در فرمول مربوطه جایگذاری کنید.
جدول اشتال ناودانی
برای جایگذاری مقادیر فوق در فرمول باید به جدول اشتال ناودانی مراجعه کنید:
بیشتر بخوانید: همه چیز درباره نبشی کرنربید، کناف و L25
فرمول اندازهگیری وزن تیرآهن چیست؟
تیرآهن یکی دیگر از پرکاربردترین و شناختهشدهترین مقاطع موجود در بازار است که در دو دستهی کلی هاش و معمولی قرار میگیرد. توجه کنید که برای محاسبه وزن تیرآهن میتوانید از فرمول و جدول اشتال مخصوص IPE زیر استفاده کنید:
تمامی اعداد موجود در این فرمول به استثناء طول که برحسب متر است، بر حسب میلیمتر محاسبه میشوند. توجه کنید که محاسبه این اعداد اهمیت و حساسیت زیادی دارد. در نتیجه در انجا محاسبات فیزیکی دقت لازم را داشته باشید. مثلاً اگر تیرآهن شما ۱۲ است، طول آن نیز دوازده متر خواهد بود. در تمامی این فرمولها، رقم چگالی یکسان است. وقتی در مورد مساحت مقطع صحبت میکنیم، نیاز است که عدد بزرگتر را «متر» و عددی را که معمولاً محدودتر و کوچکتر خواهد بود، بر حسب «میلیمتر» درنظر بگیریم. برای محاسبه وزن تیرآهن میتوان از جدول اشتال تیرآهن نیز بهره گرفت.
سایز تیرآهن | h(mm) | b(mm) | s(mm) | t (mm) | r(mm) | c(mm) | h-2c(mm) | مساحت سطح مقطع (سانتی متر مربع) | وزن هر متر (kg/m) | وزن شاخه 12متری (kg) |
8 | 80 | 46 | 3/8 | 5/2 | 5 | 10/2 | 59 | 7/64 | 6 | 72 |
10 | 100 | 55 | 4/1 | 5/7 | 7 | 12/7 | 74 | 10/3 | 8/1 | 97/2 |
12 | 120 | 64 | 4/4 | 6/3 | 7 | 13/3 | 93 | 13/2 | 10/4 | 124/8 |
14 | 140 | 73 | 4/7 | 6/9 | 7 | 13/9 | 112 | 16/4 | 12/9 | 154/8 |
16 | 160 | 82 | 5 | 7/4 | 9 | 16/4 | 127 | 20/1 | 15/8 | 189/6 |
18 | 180 | 91 | 5/3 | 8 | 9 | 17 | 146 | 23/9 | 18/8 | 225/6 |
20 | 200 | 100 | 5/6 | 8/5 | 12 | 20/5 | 159 | 28/5 | 22/4 | 268/8 |
22 | 220 | 110 | 5/9 | 9/2 | 12 | 21/2 | 177 | 33/4 | 26/2 | 314/4 |
24 | 240 | 120 | 6/2 | 9/8 | 15 | 24/8 | 190 | 39/1 | 30/7 | 368/4 |
27 | 270 | 135 | 6/6 | 10/2 | 15 | 25/2 | 219 | 45/9 | 36/1 | 433/2 |
30 | 300 | 150 | 7/1 | 10/7 | 15 | 25/7 | 248 | 53/8 | 42/2 | 506/4 |
33 | 330 | 160 | 7/5 | 11/5 | 18 | 29/5 | 271 | 62/6 | 49/1 | 589/2 |
36 | 360 | 170 | 8 | 12/7 | 18 | 30/7 | 298 | 72/7 | 57/1 | 685/2 |
40 | 400 | 180 | 8/6 | 13/5 | 21 | 34/5 | 331 | 84/5 | 66/3 | 795/6 |
45 | 450 | 190 | 9/4 | 14/6 | 21 | 35/6 | 378 | 98/8 | 77/6 | 931/2 |
50 | 500 | 200 | 10/2 | 16 | 21 | 37 | 426 | 116 | 90/7 | 1088/4 |
55 | 550 | 210 | 11/1 | 17/2 | 24 | 41/2 | 467 | 134 | 106 | 1272 |
60 | 600 | 220 | 12 | 19 | 24 | 43 | 514 | 156 | 122 | 1464 |
بیشتر بخوانید: اصول اولیه برش و خمکاری پروفیل
فرمول محاسبه وزن پروفیل چیست؟
پروفیلها مقاطع فولادی مهمی هستند که در ساخت انواع میز و صندلی، تجهیزات و ابزارهای فلزی نظیر بدنسازی، تابلوی تبلیغاتی، درب و پنجره مورداستفاده قرار میگیرند. از طرفی برای به دست آوردن وزن آنها نیاز است که سطح مقطع پروفیل و طول پروفیل اندازهگیری شود. پروفیل قوطی مربع، مستطیل، پروفیلهای درب و پنجره و نمونههای چهارچوب فلزی و Z و حتی نمونههای تقویتی گالوانیزه در بازار در دسترس هستند و نحوه محاسبه آنها بر اساس توضیحاتی است که در مورد اندازهگیری به شما شرح دادهایم.
جدول اشتال پروفیل
روش دوم محاسبه وزن پروفیل مراجعه به جدول اشتال پروفیل است.
a × b × s | f | g | jx | wx | ix | jy | wy | iy |
mm | cm2 | kg/m | cm4 | cm3 | cm | cm4 | cm3 | cm |
۵۰ × ۳۰ × ۲٫۹ | ۴٫۲۳ | ۳٫۳۲ | ۱۳٫۴ | ۵٫۳۶ | ۱٫۷۸ | ۵٫۸۸ | ۳٫۹۲ | ۱٫۱۸ |
۵۰ × ۳۰ × ۴ | ۵٫۶۲ | ۴٫۴۱ | ۱۶٫۹ | ۶٫۷۵ | ۱٫۷۳ | ۷٫۲۵ | ۴٫۸۳ | ۱٫۱۴ |
۶۰ × ۴۰ × ۲٫۹ | ۵٫۳۹ | ۴٫۲۳ | ۲۶ | ۸٫۶۷ | ۲٫۲ | ۱۳٫۷ | ۶٫۸۳ | ۱٫۵۹ |
۶۰ × ۴۰ × ۴ | ۷٫۲۲ | ۵٫۶۷ | ۳۳٫۳ | ۱۱٫۱ | ۲٫۱۵ | ۱۷٫۳ | ۸٫۶۵ | ۱٫۵۵ |
۷۰ × ۴۰ × ۲٫۹ | ۵٫۹۷ | ۴٫۶۹ | ۳۸٫۱ | ۱۰٫۹ | ۲٫۵۳ | ۱۵٫۷ | ۷٫۸۳ | ۱٫۶۲ |
۷۰ × ۴۰ × ۴ | ۸٫۰۲ | ۶٫۳ | ۴۹٫۲ | ۱۴٫۱ | ۲٫۴۸ | ۱۹٫۹ | ۹٫۹۵ | ۱٫۵۸ |
۸۰ × ۴۰ × ۲٫۹ | ۶٫۵۵ | ۵٫۱۴ | ۵۳٫۱ | ۱۳٫۳ | ۲٫۸۵ | ۱۷٫۷ | ۸٫۸۳ | ۱٫۶۴ |
۸۰ × ۴۰ × ۴ | ۸٫۸۲ | ۶٫۹۳ | ۶۹ | ۱۷٫۳ | ۲٫۸ | ۲۲٫۵ | ۱۱٫۳ | ۱٫۶ |
۸۰ × ۴۰ × ۵ | ۱۰٫۸ | ۸٫۴۷ | ۸۱٫۷ | ۲۰٫۴ | ۲٫۷۵ | ۲۶٫۲ | ۱۳٫۱ | ۱٫۵۶ |
۹۰ × ۵۰ × ۳٫۲ | ۸٫۴۶ | ۶٫۶۴ | ۸۹٫۷ | ۱۹٫۹ | ۳٫۲۶ | ۳۵٫۵ | ۱۴٫۲ | ۲٫۰۵ |
۹۰ × ۵۰ × ۴ | ۱۰٫۴ | ۸٫۱۸ | ۱۰۸ | ۲۴ | ۳٫۲۲ | ۴۲٫۳ | ۱۶٫۹ | ۲٫۰۲ |
۹۰ × ۵۰ × ۵ | ۱۲٫۸ | ۱۰ | ۱۲۹ | ۲۸٫۷ | ۳٫۱۸ | ۴۹٫۹ | ۱۹٫۹ | ۱٫۹۸ |
۱۰۰ × ۵۰ × ۳٫۶ | ۱۰٫۲ | ۷٫۹۸ | ۱۲۹ | ۲۵٫۸ | ۳٫۵۶ | ۴۲٫۹ | ۱۷٫۲ | ۲٫۰۵ |
۱۰۰ × ۵۰ × ۴٫۵ | ۱۲٫۵ | ۹٫۸۳ | ۱۵۵ | ۳۱ | ۳٫۵۲ | ۵۰٫۹ | ۲۰٫۴ | ۲٫۰۲ |
۱۰۰ × ۵۰ × ۵٫۶ | ۱۵٫۳ | ۱۲ | ۱۸۴ | ۳۶٫۸ | ۳٫۴۷ | ۵۹٫۴ | ۲۳٫۸ | ۱٫۹۷ |
۱۰۰ × ۶۰ × ۳٫۶ | ۱۰٫۹ | ۸٫۵۵ | ۱۴۶ | ۲۹٫۱ | ۳٫۶۶ | ۶۵٫۲ | ۲۱٫۷ | ۲٫۴۵ |
۱۰۰ × ۶۰ × ۴٫۵ | ۱۳٫۴ | ۱۰٫۵ | ۱۷۶ | ۳۵٫۱ | ۳٫۶۲ | ۷۷٫۹ | ۲۶ | ۲٫۴۱ |
۱۰۰ × ۶۰ × ۵٫۶ | ۱۶٫۴ | ۱۲٫۹ | ۲۰۹ | ۴۱٫۸ | ۳٫۵۷ | ۹۱٫۸ | ۳۰٫۶ | ۲٫۳۷ |
۱۲۰ × ۶۰ × ۴ | ۱۳٫۵ | ۱۰٫۶ | ۲۴۷ | ۴۱٫۱ | ۴٫۲۷ | ۸۲٫۷ | ۲۷٫۶ | ۲٫۴۷ |
۱۲۰ × ۶۰ × ۵ | ۱۶٫۶ | ۱۳ | ۲۹۶ | ۴۹٫۳ | ۴٫۲۲ | ۹۸٫۲ | ۳۲٫۷ | ۲٫۴۳ |
۱۲۰ × ۶۰ × ۶٫۳ | ۲۰٫۵ | ۱۶٫۱ | ۳۵۴ | ۵۹ | ۴٫۱۶ | ۱۱۶ | ۳۸٫۶ | ۲٫۳۸ |
۱۴۰ × ۸۰ × ۴ | ۱۶٫۷ | ۱۳٫۱ | ۴۳۸ | ۶۲٫۵ | ۵٫۱۲ | ۱۸۳ | ۴۵٫۷ | ۳٫۳۱ |
۱۴۰ × ۸۰ × ۵ | ۲۰٫۶ | ۱۶٫۲ | ۵۲۹ | ۷۵٫۶ | ۵٫۰۷ | ۲۲۰ | ۵۵ | ۳٫۲۷ |
۱۴۰ × ۸۰ × ۶٫۳ | ۲۵٫۵ | ۲۰ | ۶۳۹ | ۹۱٫۳ | ۵٫۰۱ | ۲۶۳ | ۶۵٫۸ | ۳٫۲۱ |
۱۶۰ × ۹۰ × ۴٫۵ | ۲۱٫۲ | ۱۶٫۶ | ۷۱۵ | ۸۹٫۴ | ۵٫۸۱ | ۲۹۳ | ۶۵٫۱ | ۳٫۷۲ |
۱۶۰ × ۹۰ × ۵٫۶ | ۲۵٫۹ | ۲۰٫۴ | ۸۵۸ | ۱۰۷ | ۵٫۷۵ | ۳۵۰ | ۷۷٫۷ | ۳٫۶۷ |
۱۶۰ × ۹۰ × ۷٫۱ | ۳۲٫۲ | ۲۵٫۳ | ۱۰۳۰ | ۱۲۹ | ۵٫۶۷ | ۴۱۸ | ۹۲٫۹ | ۳٫۶ |
۱۸۰ × ۱۰۰ × ۵٫۶ | ۲۹٫۳ | ۲۳ | ۱۲۴۰ | ۱۳۷ | ۶٫۵ | ۴۹۶ | ۹۹٫۱ | ۴٫۱۱ |
۱۸۰ × ۱۰۰ × ۷٫۱ | ۳۶٫۴ | ۲۸٫۶ | ۱۵۰۰ | ۱۶۷ | ۶٫۴۱ | ۵۹۷ | ۱۱۹ | ۴٫۰۵ |
۱۸۰ × ۱۰۰ × ۸٫۸ | ۴۴٫۲ | ۳۴٫۷ | ۱۷۶۰ | ۱۹۶ | ۶٫۳۲ | ۶۹۶ | ۱۳۹ | ۳٫۹۷ |
۲۰۰ × ۱۲۰ × ۶٫۳ | ۳۷٫۷ | ۲۹٫۶ | ۲۰۱۰ | ۲۰۱ | ۷٫۳ | ۹۱۰ | ۱۵۲ | ۴٫۹۱ |
۲۰۰ × ۱۲۰ × ۸ | ۴۷ | ۳۶٫۹ | ۲۴۴۰ | ۲۴۴ | ۷٫۲۱ | ۱۱۰۰ | ۱۸۳ | ۴٫۸۴ |
۲۰۰ × ۱۲۰ × ۱۰ | ۵۷٫۴ | ۴۵٫۱ | ۲۸۹۰ | ۲۸۹ | ۷٫۱ | ۱۲۹۰ | ۲۱۶ | ۴٫۷۵ |
۲۲۰ × ۱۲۰ × ۶٫۳ | ۴۰٫۲ | ۳۱٫۶ | ۲۵۴۰ | ۲۳۱ | ۷٫۹۵ | ۹۹۲ | ۱۶۵ | ۴٫۹۷ |
۲۲۰ × ۱۲۰ × ۸ | ۵۰٫۲ | ۳۹٫۴ | ۳۱۰۰ | ۲۸۱ | ۷٫۸۵ | ۱۲۰۰ | ۲۰۰ | ۴٫۸۹ |
۲۲۰ × ۱۲۰ × ۱۰ | ۶۱٫۴ | ۴۸٫۲ | ۳۶۸۰ | ۳۳۵ | ۷٫۷۴ | ۱۴۱۰ | ۲۳۶ | ۴٫۸ |
۲۶۰ × ۱۴۰ × ۶٫۳ | ۴۷٫۸ | ۳۷٫۵ | ۴۲۶۰ | ۳۲۸ | ۹٫۴۴ | ۱۶۳۰ | ۲۳۳ | ۵٫۸۵ |
جدول اشتال قوطی پروفیل مستطیلی
در ادامه نیز برای سهولت محاسبه وزن همه انواع پروفیل، جدول اشتال قوطی پروفیل مستطیلی آمده است:
A*S | f | g | j | w | i |
mm | cm2 | kg/m | cm4 | cm3 | cm |
۴۰ × ۲٫۹ | ۴٫۲۳ | ۳٫۳۲ | ۹٫۶۶ | ۴٫۸۳ | ۱٫۵۱ |
۴۰ × ۴ | ۵٫۶۲ | ۴٫۴۱ | ۱۲٫۱ | ۶٫۰۵ | ۱٫۴۷ |
۵۰ × ۲٫۹ | ۵٫۳۹ | ۴٫۲۳ | ۱۹٫۸ | ۷٫۹۴ | ۱٫۹۲ |
۵۰ × ۴ | ۷٫۲۲ | ۵٫۶۷ | ۲۵٫۴ | ۱۰٫۱ | ۱٫۸۷ |
۶۰ × ۲٫۹ | ۶٫۵۵ | ۵٫۱۴ | ۳۵٫۵ | ۱۱٫۸ | ۲٫۳۳ |
۶۰ × ۴ | ۸٫۸۲ | ۶٫۹۳ | ۴۵٫۹ | ۱۵٫۳ | ۲٫۲۸ |
۶۰ × ۵ | ۱۰٫۸ | ۸٫۴۷ | ۵۴٫۱ | ۱۸ | ۲٫۲۴ |
۷۰ × ۳٫۲ | ۸٫۴۶ | ۶٫۶۴ | ۶۲٫۷ | ۱۷٫۹ | ۲٫۷۲ |
۷۰ × ۴ | ۱۰٫۴ | ۸٫۱۸ | ۷۵٫۳ | ۲۱٫۵ | ۲٫۶۹ |
۷۰ × ۵ | ۱۲٫۸ | ۱۰ | ۸۹٫۶ | ۲۵٫۶ | ۲٫۶۵ |
۸۰ × ۳٫۶ | ۱۰٫۹ | ۸٫۵۵ | ۱۰۶ | ۲۶٫۴ | ۳٫۱۱ |
۸۰ × ۴٫۵ | ۱۳٫۴ | ۱۰٫۵ | ۱۲۷ | ۳۱٫۷ | ۳٫۰۸ |
۸۰ × ۵٫۶ | ۱۶٫۴ | ۱۲٫۹ | ۱۵۱ | ۳۷٫۶ | ۳٫۰۳ |
۹۰ × ۳٫۶ | ۱۲٫۳ | ۹٫۶۸ | ۱۵۳ | ۳۴ | ۳٫۵۲ |
۹۰ × ۴٫۵ | ۱۵٫۲ | ۱۱٫۹ | ۱۸۵ | ۴۱ | ۳٫۴۸ |
۹۰ × ۵٫۶ | ۱۸٫۶ | ۱۴٫۶ | ۲۲۰ | ۴۹ | ۳٫۴۴ |
۱۰۰ × ۴ | ۱۵٫۲ | ۱۲ | ۲۳۳ | ۴۶٫۶ | ۳٫۹۱ |
۱۰۰ × ۵ | ۱۸٫۸ | ۱۴٫۷ | ۲۸۱ | ۵۶٫۳ | ۳٫۸۷ |
۱۰۰ × ۶٫۳ | ۲۳٫۳ | ۱۸٫۳ | ۳۳۹ | ۶۷٫۸ | ۳٫۸۲ |
۱۲۰ × ۴٫۵ | ۲۰٫۵ | ۱۶٫۱ | ۴۵۲ | ۷۵٫۳ | ۴٫۷ |
۱۲۰ × ۵٫۶ | ۲۵٫۱ | ۱۹٫۷ | ۵۴۴ | ۹۰٫۶ | ۴٫۶۵ |
۱۲۰ × ۶٫۳ | ۲۸ | ۲۲ | ۵۹۸ | ۹۹٫۷ | ۴٫۶۲ |
۱۴۰ × ۵٫۶ | ۲۹٫۶ | ۲۳٫۳ | ۸۸۵ | ۱۲۶ | ۵٫۴۷ |
۱۴۰ × ۷٫۱ | ۳۷ | ۲۹ | ۱۰۸۰ | ۱۵۴ | ۵٫۴ |
۱۴۰ × ۸٫۸ | ۴۵ | ۳۵٫۳ | ۱۲۸۰ | ۱۸۲ | ۵٫۳۳ |
۱۶۰ × ۶٫۳ | ۳۷٫۷ | ۲۹٫۶ | ۱۴۶۰ | ۱۸۳ | ۶٫۲۳ |
۱۶۰ × ۸ | ۴۷ | ۳۶٫۹ | ۱۷۸۰ | ۲۲۲ | ۶٫۱۵ |
۱۶۰ × ۱۰ | ۵۷٫۴ | ۴۵٫۱ | ۲۱۰۰ | ۲۶۳ | ۶٫۰۵ |
۱۸۰ × ۶٫۳ | ۴۲٫۸ | ۳۳٫۶ | ۲۱۲۰ | ۲۳۶ | ۷٫۰۵ |
۱۸۰ × ۸ | ۵۳٫۴ | ۴۱٫۹ | ۲۵۹۰ | ۲۸۸ | ۶٫۹۷ |
۱۸۰ × ۱۰ | ۶۵٫۴ | ۵۱٫۴ | ۳۰۹۰ | ۳۴۳ | ۶٫۸۷ |
۲۰۰ × ۶٫۳ | ۴۷٫۸ | ۳۷٫۵ | ۲۹۶۰ | ۲۹۶ | ۷٫۸۶ |
۲۰۰ × ۸ | ۵۹٫۸ | ۴۶٫۹ | ۳۶۲۰ | ۳۶۲ | ۷٫۷۸ |
۲۰۰ × ۱۰ | ۷۳٫۴ | ۵۷٫۶ | ۴۳۴۰ | ۴۳۴ | ۷٫۶۹ |
۲۲۰ × ۶٫۳ | ۵۲٫۸ | ۴۱٫۵ | ۳۹۸۰ | ۳۶۲ | ۸٫۶۸ |
۲۲۰ × ۸ | ۶۶٫۲ | ۵۲ | ۴۸۹۰ | ۴۴۵ | ۸٫۶ |
۲۲۰ × ۱۰ | ۸۱٫۴ | ۶۳٫۹ | ۵۸۹۰ | ۵۳۵ | ۸٫۵ |
۲۶۰ × ۷٫۱ | ۷۰٫۵ | ۵۵٫۴ | ۷۴۵۰ | ۵۷۳ | ۱۰٫۳ |
۲۶۰ × ۸٫۸ | ۸۶٫۴ | ۶۷٫۸ | ۸۹۸۰ | ۶۹۱ | ۱۰٫۲ |
۲۶۰ × ۱۱ | ۱۰۶ | ۸۳٫۶ | ۱۰۸۳۰ | ۸۳۳ | ۱۰٫۱ |
۲۸۰ × ۸ | ۸۵٫۴ | ۶۷ | ۱۰۴۳۰ | ۷۴۵ | ۱۱ |
۲۸۰ × ۱۰ | ۱۰۵ | ۸۲٫۸ | ۱۲۶۵۰ | ۹۰۳ | ۱۱ |
۲۸۰ × ۱۲٫۵ | ۱۳۰ | ۱۰۲ | ۱۵۲۲۰ | ۱۰۹۰ | ۱۰٫۸ |
۳۲۰ × ۱۰ | ۱۲۱ | ۹۵٫۳ | ۱۹۲۴۰ | ۱۲۰۰ | ۱۲٫۶ |
۳۲۰ × ۱۲٫۵ | ۱۵۰ | ۱۱۸ | ۲۳۲۷۰ | ۱۴۵۰ | ۱۲٫۵ |
۳۲۰ × ۱۶ | ۱۸۸ | ۱۴۸ | ۲۸۴۳۰ | ۱۷۸۰ | ۱۲٫۳ |
۳۶۰ × ۱۰ | ۱۳۷ | ۱۰۸ | ۲۷۷۹۰ | ۱۵۴۰ | ۱۴٫۲ |
۳۶۰ × ۱۲٫۵ | ۱۷۰ | ۱۳۳ | ۳۳۷۴۰ | ۱۸۷۰ | ۱۴٫۱ |
۳۶۰ × ۱۶ | ۲۱۴ | ۱۶۸ | ۴۱۴۵۰ | ۲۳۰۰ | ۱۳٫۹ |
۴۰۰ × ۱۲٫۵ | ۱۹۰ | ۱۴۹ | ۴۶۹۷۰ | ۲۳۵۰ | ۱۵٫۷ |
۴۰۰ × ۱۶ | ۲۳۹ | ۱۸۸ | ۵۷۹۵۰ | ۲۹۰۰ | ۱۵٫۶ |
۴۰۰ × ۲۰ | ۲۹۴ | ۲۳۱ | ۶۹۴۰۰ | ۳۴۷۰ | ۱۵٫۴ |
فرمول محاسبه وزن لوله چیست؟
لولههای فولادی از نظر شکل به مدلهای تو خالی، استوانهای و نمونههای بلند تقسیم میشوند. محاسبه وزن لوله به قطر بیرونی و ضخامت آن بستگی دارد. برای انجام این کار باید طول لوله را به دست آورده و سپس سطح مقطع لوله را بسنجید.
فرمول کلی محاسبه وزن لوله به شکل زیر است:
بر اساس این فرمول شما باید قطر بیرونی و ضخامت را بر حسب میلیمتر و طول لوله را نیز برحسب متر به دست آورده و جایگذاری کنید.
جدول اشتال لوله
توجه شما را به جدول اشتال لوله جلب میکنیم:
قطر خارجی (mm) | ضخامت (mm) | سطح جانبی در هر متر (cm2) | وزن هر متر (kg/m) | وزن شاخه 6 متری (kg) | وزن شاخه 12 متری (kg) | |
21/3 | 2 | 1/21 | 0/962 | 5/772 | 11/544 | |
21/3 | 2/6 | 1/53 | 1/21 | 7/26 | 14/52 | |
21/3 | 3/2 | 1/82 | 1/44 | 8/64 | 17/28 | |
26/9 | 2 | 1/56 | 1/24 | 7/44 | 14/88 | |
26/9 | 2/6 | 1/98 | 1/57 | 9/42 | 18/84 | |
26/9 | 3/2 | 2/38 | 1/89 | 11/34 | 22/68 | |
33/7 | 2/6 | 2/54 | 2/01 | 12/06 | 24/12 | |
33/7 | 3/2 | 3/07 | 2/42 | 14/52 | 29/04 | |
33/7 | 4 | 3/73 | 2/95 | 17/7 | 35/4 | |
42/4 | 2/6 | 3/25 | 2/57 | 15/42 | 30/84 | |
42/4 | 3/2 | 3/94 | 3/11 | 18/66 | 37/32 | |
42/4 | 4 | 4/83 | 3/81 | 22/86 | 45/72 | |
48/3 | 2/6 | 3/73 | 2/95 | 17/7 | 35/4 | |
48/3 | 3/2 | 4/53 | 3/59 | 21/54 | 43/08 | |
48/3 | 4 | 5/57 | 4/41 | 26/46 | 52/92 | |
60/3 | 2/9 | 5/23 | 4/14 | 24/84 | 49/68 | |
60/3 | 3/6 | 6/41 | 5/07 | 30/42 | 60/84 | |
60/3 | 4 | 7/07 | 5/59 | 33/54 | 67/08 | |
60/3 | 5 | 8/69 | 6/82 | 40/92 | 81/84 | |
76/1 | 2/9 | 6/67 | 5/82 | 34/92 | 69/84 | |
76/1 | 3/6 | 8/2 | 6/49 | 38/94 | 77/88 | |
76/1 | 4 | 9/06 | 7/17 | 43/02 | 86/04 | |
76/1 | 5 | 11/2 | 8/77 | 52/62 | 105/24 | |
88/9 | 3/2 | 8/62 | 6/81 | 40/86 | 81/72 | |
88/9 | 3/6 | 9/65 | 7/57 | 45/42 | 90/84 | |
88/9 | 4 | 10/7 | 8/43 | 50/58 | 101/16 | |
88/9 | 5 | 13/2 | 10/3 | 61/8 | 123/6 | |
88/9 | 6/3 | 16/3 | 12/9 | 77/4 | 154/8 | |
101/6 | 3/6 | 11/1 | 8/76 | 52/56 | 105/12 | |
101/6 | 4/5 | 13/7 | 10/7 | 64/2 | 128/4 | |
101/6 | 5/6 | 16/9 | 13/2 | 79/2 | 158/4 | |
101/6 | 7/1 | 21/1 | 16/6 | 99/6 | 199/2 | |
108 | 3/6 | 11/8 | 9/27 | 55/62 | 111/24 | |
108 | 4/5 | 14/6 | 11/5 | 69 | 138 | |
108 | 5/6 | 18 | 14/1 | 84/6 | 169/2 | |
114/3 | 3/6 | 12/5 | 9/9 | 59/4 | 118/8 | |
114/3 | 4/5 | 15/5 | 12/1 | 72/6 | 145/2 | |
114/3 | 5/6 | 19/1 | 15 | 90 | 180 | |
114/3 | 7/1 | 23/9 | 18/8 | 112/8 | 225/6 | |
133 | 4 | 16/2 | 12/7 | 76/2 | 152/4 | |
133 | 5/6 | 22/4 | 17/6 | 105/6 | 211/2 | |
133 | 6/3 | 25/1 | 19/7 | 118/2 | 236/4 | |
139/7 | 4 | 17/1 | 13/5 | 81 | 162 | |
139/7 | 5/6 | 23/6 | 18/5 | 111 | 222 | |
139/7 | 6/3 | 26/4 | 20/8 | 124/8 | 249/6 | |
139/7 | 7/1 | 29/6 | 23/3 | 139/8 | 279/6 | |
159 | 4/5 | 21/8 | 17/2 | 103/2 | 206/4 | |
159 | 5/6 | 27 | 21/2 | 127/2 | 254/4 | |
159 | 6/3 | 30/2 | 23/7 | 142/2 | 284/4 | |
168/3 | 4/5 | 23/2 | 18/1 | 108/6 | 217/2 | |
168/3 | 5/6 | 28/6 | 22/4 | 134/4 | 268/8 | |
168/3 | 6/3 | 32/1 | 25/2 | 151/2 | 302/4 | |
168/3 | 7/1 | 36 | 28/3 | 169/8 | 339/6 | |
168/3 | 8/8 | 44/1 | 34/5 | 207 | 414 | |
193/7 | 4/5 | 26/7 | 21 | 126 | 252 | |
193/7 | 5 | 29/6 | 23/3 | 139/8 | 279/6 | |
193/7 | 5/4 | 31/9 | 25 | 150 | 300 | |
193/7 | 6/3 | 37/1 | 29/1 | 174/6 | 349/2 | |
193/7 | 7/1 | 41/6 | 32/8 | 196/8 | 393/6 | |
193/7 | 8 | 46/7 | 36/5 | 219 | 438 | |
193/7 | 8/8 | 51/1 | 40 | 240 | 480 | |
219/1 | 4/5 | 30/3 | 23/8 | 142/8 | 285/6 | |
219/1 | 5 | 33/6 | 26/4 | 158/4 | 316/8 | |
219/1 | 5/9 | 39/5 | 31 | 186 | 372 | |
219/1 | 6/3 | 42/1 | 33/1 | 198/6 | 397/2 | |
219/1 | 7/1 | 47/3 | 37/2 | 223/2 | 446/4 | |
219/1 | 8/8 | 58/1 | 45/4 | 272/4 | 544/8 | |
219/1 | 10 | 65/7 | 51/6 | 309/6 | 619/2 | |
244/5 | 6/3 | 47/1 | 37/1 | 222/6 | 445/2 | |
244/5 | 8 | 59/4 | 46/5 | 279 | 558 | |
244/5 | 10 | 73/3 | 57/8 | 346/8 | 693/6 | |
244/5 | 11 | 80/7 | 63/6 | 381/6 | 763/2 | |
273 | 5 | 42/1 | 33/1 | 198/6 | 397/2 | |
273 | 5/6 | 47 | 36/9 | 221/4 | 442/8 | |
273 | 6/3 | 52/8 | 41/4 | 248/4 | 496/8 | |
273 | 7/1 | 59/3 | 46/7 | 280/2 | 560/4 | |
273 | 8/8 | 73 | 57/1 | 342/6 | 685/2 | |
273 | 11 | 90/5 | 71/4 | 428/4 | 856/8 | |
323/9 | 5 | 50/1 | 39/3 | 235/8 | 471/6 | |
323/9 | 5/6 | 56 | 44 | 264 | 528 | |
323/9 | 6/3 | 62/9 | 49/3 | 295/8 | 591/6 | |
323/9 | 7/1 | 70/7 | 55/6 | 333/6 | 667/2 | |
323/9 | 8/8 | 87/1 | 68/1 | 408/6 | 817/2 | |
323/9 | 11 | 108 | 85/3 | 511/8 | 1023/6 | |
355/6 | 8 | 87/4 | 68/3 | 409/8 | 819/6 | |
355/6 | 10 | 109 | 85/2 | 511/2 | 1022/4 | |
355/6 | 12/5 | 135 | 107 | 642 | 1284 | |
406/4 | 8/8 | 110 | 85/9 | 515/4 | 1030/8 | |
406/4 | 11 | 137 | 108 | 648 | 1296 | |
406/4 | 14/2 | 175 | 138 | 828 | 1656 | |
457/2 | 10 | 140 | 110 | 660 | 1320 | |
457/2 | 14/2 | 198 | 156 | 936 | 1872 | |
457/2 | 17/5 | 242 | 189 | 1134 | 2268 | |
508 | 8/8 | 138 | 108 | 648 | 1296 | |
508 | 20 | 307 | 241 | 1446 | 2892 | |
558/8 | 8/8 | 152 | 119 | 714 | 1428 | |
558/8 | 20 | 330 | 266 | 1596 | 3192 | |
609/6 | 10 | 188 | 148 | 888 | 1776 | |
711/2 | 10 | 220 | 173 | 1038 | 2076 | |
812/8 | 16 | 401 | 313 | 1878 | 3756 | |
914/4 | 10 | 284 | 223 | 1338 | 2676 | |
914/4 | 25 | 699 | 552 | 3312 | 6624 | |
1016 | 10 | 316 | 248 | 1488 |
| |
1016 | 25 | 778 | 615 | 3690 |
|
جمعبندی (محاسبات وزن آهن آلات مصرفی برای ساخت و ساز)
برای محاسبه میزان آهن آلات مورد نیاز برای ساخت و ساز باید به موارد زیر توجه کنید:
در صورت استفاده از اسکلت فلزی در ساختمان باید مقدار آهنآلات مورد نیاز را به صورت جداگانه محاسبه کنید. برای مثال در صورت هممرکز بودن اسکلت فلزی با مهاربندی باید به ازای هرمترمربع زیربنا، وزن آهن آلات را حدود ۴۰ تا ۷۰ کیلوگرم در نظر گرفت. این عدد در مورد میلگرد در هر مترمربع بین ۴۵ تا ۶۵ کیلوگرم متغیر است. در صورت استفاده از قاب خمشی این عدد به ۶۵ تا ۹۰ کیلوگرم در هرمترمربع افزایش مییابد. پس در حقیقت میزان وزن آهن آلات مورد نیاز برای ساخت و ساز به عوامل مختلفی بستگی دارد که باید آنها را به دقت بررسی کرده و بعد از آن نسبت به خرید اقدام کرد.
نظرات
