میلگرد رامکا: تعریف، کاربردها، نصب و نحوه اجرای آن در ساختمان
امروزه افراد برای بیشتر سازه‌های بتنی از مصالحی همچون سیمان و ماسه بهره می‌برند. همچنین به‌منظور استحکام‌پذیری مطلوب‌تر و هرچه بیشتر سازه‌ها، از میلگردها و میله‌های فولادی استفاده می‌کنند. یکی از مهم‌ترین میلگردها برای افزایش قدرت کششی و استحکام سازه، میلگرد رامکا است. از این میلگرد عمدتاً برای ثابت نگه داشتن هر ستون در موقعیت خود استفاده خواهد شد. در بخش زیر و در دامه، به معرفی میلگرد رامکا، نحوه اجرای رامکا، فرایند نصب رامکا و اجرای آن روی بخش‌های گوناگون ساختمان اشاره خواهد شد. در سایت پیوان، قیمت انواع محصولات فولادی و مقاطع مثل قیمت میلگرد بعد از استعلام از کارخانه درج می‌شود.
فهرست
میلگرد رامکا چیست؟
میلگرد رامکا یا میلگرد پاشنه بتن نوعی میلگرد آجدار است که بیشتر برای هم‌راستا نگه‌داشتن بخش‌هایی نظیر دیوار، ستون و تیرهای بتنی در طبقات گوناگون کاربرد دارد. ازجمله مشحصه‌های اصلی این میلگرد می‌توان به کنترل فاصله قالب بتن با آرماتورهای بافته‌شده اشاره کرد. این نوع میلگرد یک قطعه فولادی با اندازه 10 الی 12 متر بوده و یکی از انواع میلگردهای پرت کارگاه است و پس از پایان یافتن فرایند آرماتوربندی در یک مقطع ساختمانی همچون ستون، دیوار برشی و یا تیرهای مجاور (که از اهمیت زیادی نیز برخوردار است) اجرا می‌شود. از انواع رایج میلگرد رامکا می‌توان به کربنی یا میله‌ی سیاه، میلگرد رامکا فولاد ضدزنگ و میلگرد رامکای روکش اپوکسی اشاره داشت. قیمت این نوع میلگرد در مقایسه با دیگر میلگردهای موجود در بازار، نسبتاً مناسب است.
دلیل استفاده از میلگرد رامکا
در متن بالا همانطور که گفته شد مهم‌ترین دلیل استفاده کردن از رامکا این است. باید موقعیت میلگردهای ستون نسبت به قالب ثابت‌شده و در یک امتداد قرارگرفته باشند. لازم به ذکر است که میلگرد رامکا می‌تواند از کج شدن و همچنین چسبیدن میلگردهای ستون به قالب بتن‌ریزی جلوگیری کند.
در کل میلگرد رامکا تکه‌ای میلگرد با سایز ده یا دوازده تشکیل می‌شود. بعد از تمام شدن اجرایی آرماتوربندی یک مقطع در مرحله بعدی قرار می‌گیریم. مانند ستون یا دیوار برشی برای حفظ امتداد آن و همچنین فاصله‌ی آن با قالب به‌کاربرده شود.
می‌توان اشاره داشت در خصوص ستون میلگرد رامکا. در کل هم در راستای عرض و در راستای طول قرار خواهد گرفت. همچنین طول و عرض آن برابر با طول و عرض ستون انتخاب می‌کنند.
جهت استفاده کردن دیوارهای برشی نیز از می‌گیرد رامکا مورداستفاده قرار می‌گیرد. بر این اساس در امتداد عرض دیوار برشی طول میلگرد رامکا اندازگی‌ای می‌شود. البته برابر با عرض دیوار و در امتداد طول به‌اندازه‌ای که باریشه درگیر شده انتخاب خواهد شد. همین‌طور برای اینکه بتوان آن را محکم کرد از میلگرد رامکا استفاده می‌کنند.
جهت استفاده کردن از میلگرد رامکا دو کاربرد عمده داشته است:
اولین کاربرد میلگرد رامکا موجب می‌شود تا فاصله ستون تا قالب حفظ‌شده باشد. ممکن است در این مواقع سؤال شده باشد که چرا به‌جای میلگرد از اسپیسر استفاده نمی‌کنید. لازم به ذکر است که اسپیسرها مشکلاتی به همراه خواهند داشت. به‌طور مثال ممکن است در طول راندمان آرماتوربندی جابجا شود. همچنین به‌طور کامل به قلب نچسبیده باشد. از سوی دیگر که در نظر بگیریم میلگردهای رامکا کمک بسزای خواهد داشت در امتداد ستون‌ها. همین‌طور در کنترل داشتن طبقات بسیار مؤثر بوده است.
لازم به ذکر است که یکی از مسائل بسیار مهم در زمان ساخت‌وساز هم در امتداد ستون‌ها است. در این شرایط باید آن را به‌دقت در کنترل داشته باشید. با این کار می‌توانید از انحراف پیدا کردن ستون از حد مشخص جلوگیری کنید.
چگونگی نصب میلگرد رامکا
همانطور که گفته شد هدف اصلی از نصب این میلگرد در بیشتر سازه‌ها، در اصل ایجاد یک فاصله مطمئن میان قالب و میلگرد است. ولی آنچه نقش این نوع میلگرد را بااهمیت‌تر می‌کند، قرار دادن ستون‌های افقی و عمودی سازه روی یک‌جهت یا خط است. در بخش زیر به مهم‌ترین نکات اجرا و نصب میلگرد رامکا اشاره خواهد شد:
- می‌توان رامکا را به‌عنوان پایه ستون در نظر گرفت. به‌شرطی که در فرایند بتن‌ریزی، میزان بتن مدنظر با دقت بررسی شود تا از بروز آسیب‌های احتمالی جلوگیری به عمل آید. هرگونه مشکل یا خطا در هنگام اجرای آن، ممکن است مشکلات و خسارات زیان باری را ایجاد کند.
- باید به‌صورت یکپارچه اجرا شود و وجود پارگی، جوش یا شکستگی در میلگرد، سبب ایجاد مشکل و آسیب به سازه خواهد شد. نوک رامکا نیز نباید آسیب‌‌دیده باشد.
- بیشتر میلگردهای رامکا در بخش‌های پایینی ستون نصب می‌شوند که در هنگام نصب آنها، باید تمام جوانب احتیاطی رعایت شوند.
انواع میلگرد رامکا
در کل میلگردها برای طبقه‌بندی اصلی در دسته‌های A1، A2،A3 و A4، ازنظر کاربرد داشتن تقسیم‌بندی متعددی داشته‌اند. از میلگرد رامکا در همین رابطه نیز با توجه به نوع کاربری و مکان مورداستفاده قرار می‌گیرد. می‌توان اشاره داشت که این میلگرد رامکا از انواع جورواجوری برخوردار بود است. در ادامه این مقاله به معرفی کردن آنها میپردازیم:
اولین: رامکا فولاد کربنی می‌توان گفت که رایج‌ترین نوع رامکا محسوب می‌شوند. رامکا فولاد کربنی بانام میله‌ی سیاه هم شناخته و معرفی می‌شود. لازم به ذکر است که این مقطع در مناطق با رطوبت بالا کاربرد داشته است.
دومین: رامکا تقویت‌کننده ورق فلز، در کل این نوع رامکا از ورق فولادی ساخته و تولیدشده است. جهت تقویت راه‌پله‌ها و سقف‌ها مورداستفاده قرار خواهد گرفت.
سومین: رامکا فولاد ضدزنگ، در این رامکا ضدزنگ مقاومت بالایی داشته در برابر خوردگی‌ها. لازم به ذکر است که بسیار مقرون‌به‌صرفه بوده است.
چهارمین: رامکا روکش اپوکسی، در کل رامکا باروکش اپوکسی مقاومت بسیار بالای در برابر خوردگی خواهد داشت. همچنین در مناطقی که با آب‌نمک در تماس هستند مورداستفاده قرار می‌گیرند.
نحوه اجرای میلگرد رامکا در ساختمان
به‌صورت کلی از این میلگرد می‌توان در بخش‌های مختلف ساختمان ازجمله اسکلت ساختمان، ستون ساختمان، دیوارهای برشی و دیوارهای بتنی ساختمان به‌منظور افزایش قدرت و استحکام کششی یک سازه در مقابل نیروها و بارهای واردشده (مانند بار زنده، بار مرده، بار زلزله، بار باد و…) استفاده کرد. بعد از فرایند بتن‌ریزی در بخش ستون و سقف طبقه همکف ساختمان، بایستی به اجرای میلگرد رامکای ستون‌های طبقه اول ساختمان در راستای ستون‌های پایینی پرداخت. برای تنظیم فاصله‌ی درونی ستون و نصب میلگرد رامکا، این فواصل باید مترکشی شوند. مترکشی به‌طورکلی باید بعد از تنظیم میلگرد رامکا در بخش ستون‌های منتسب سقف اول با ستون‌های پایینی انجام شود.

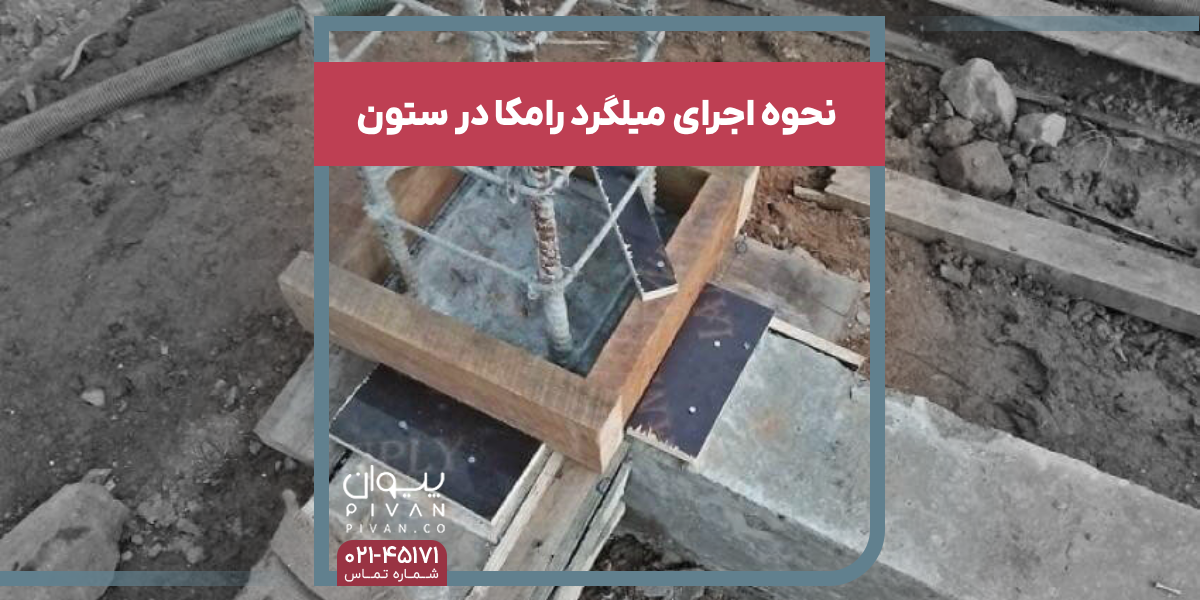

نحوه اجرای میلگرد رامکا در ستون
برای اجرای رامکا در ستون، بایستی از محل کف طبقات و تلاقی ستون‌ها به ازای هر 10 سانتی‌متر یک نشان یا علامت زده شود تا میلگردهای رامکا در آن مکان‌ها اجرا شوند. سپس از 4 عدد میلگرد عمودی به‌اندازه ارتفاع ستون برای ثابت قرار دادن میلگرد رامکا در مکان خود استفاده خواهد شد. این میلگردهای عمودی غالباً توسط سیم، آرماتوربندی یا جوشکاری شده و سپس به میلگرد رامکا وصل خواهند شد. فاصله میلگرد رامکا در هر ستون از ساختمان معمولاً باید تا میلگرد رامکا ستون بعدی، برحسب اندازه‌های نقشه معین شود. البته هنگامی‌که تعداد ستون‌ها زیاد است، برای تشکیل هم‌راستایی در آنها، میلگرد رامکا ستون اول باید به میلگرد رامکای ستون آخر وصل شود.
برای اجرای مناسب و دقیق در ستون از شاقول و ریسمان استفاده می‌شود. استفاده از موارد بالا، اساساً ضریب اطمینان را به میزان قابل توجهی بالا می‌برد. البته در نحوه‌ی اجرا در قسمت ستون یک سازه، باید به این نکته توجه شود که فاصله میلگرد رامکا از بخش کف بتنی فونداسیون در همه ستون‌ها به یک اندازه در نظر گرفته شود. ارتفاع متعارف ستون‌ها در هر سازه حداکثر 3 متر بوده و این نوع میلگرد تنها در قسمت پاشنه بتنی ستون اجرا و نصب خواهد شد.

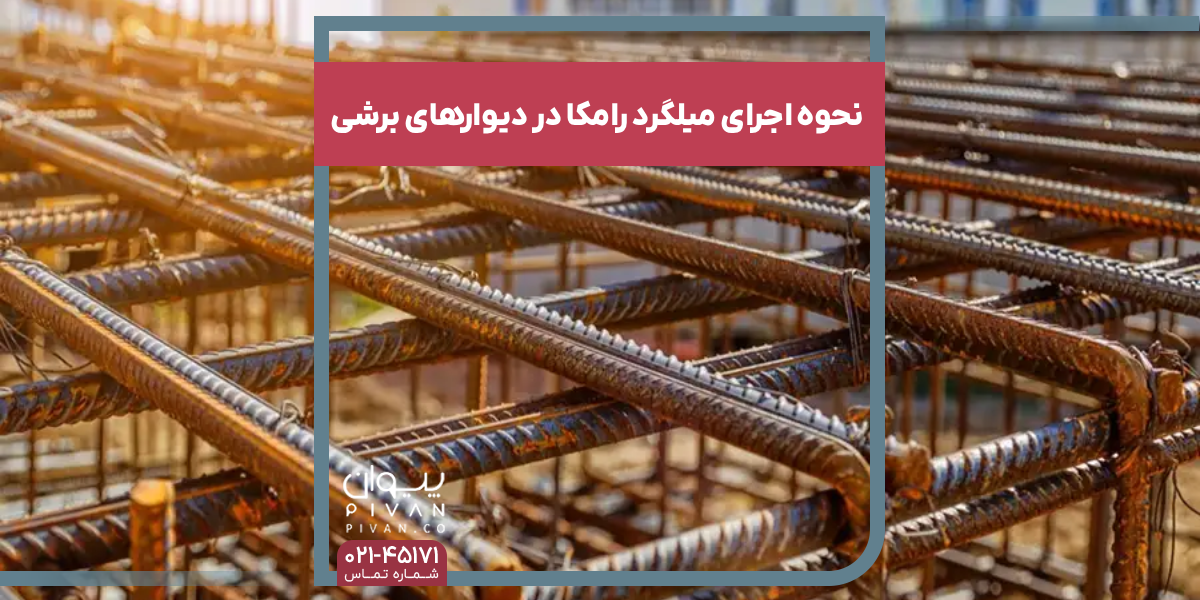

نحوه اجرای میلگرد رامکا در دیوارهای برشی
نحوه‌ی نصب و اجرای این نوع از میلگرد در دیوارهای برشی، تفاوت زیادی با نحوه اجرای آن در ستون نداشته و تنها نکات جزئی و البته بسیار مهم و ضروری را در اجرای آن باید درنظر گرفت:
- در ارتفاع دیوار و در مجاور هر بولت (نوعی پیچ یا بست از جنس میلگرد) باید یک میلگرد رامکا قرارگرفته شود. البته در هنگام بستن مهره‌های بولت، سینه دیوار به‌طرف قسمت درونی نباید کشیده شود.
- در ارتباط با نحوه‌ی اجرای میلگرد رامکا در دیوارهای برشی، حداقل باید در هر 50 سانتی‌متر از دیوار، یک میلگرد رامکا قرار گیرد. البته لازم به ذکر است که در دیوارهای برشی که ارتفاع آنها بسیار زیاد است، باید رامکا در ارتفاع 50 سانتی‌متر مهار شود. همچنیت در پشت هر قالب از آن، دو عدد میلگرد رامکا نصب گردد.
نحوه اجرای میلگرد رامکا بتنی
شیوه اجرای رامکا فولادی این گونه است که چهار عدد میلگرد به شکل عمود و به ابعاد نهایی ستون قرارگرفته و برای محکم نمودن رامکا فولادی در ستون، تنها باید از یک سیم آرماتوربندی استفاده کرد؛ استفاده نمودن از فرایند خال‌جوش نیز به دلیل کاهش دادن سطح مقطع میلگرد مجاز نخواهد بود. در بعضی از مکان‌ها و محیط‌های خورنده و مرطوب که احتمال خوردگی بتن در آن وجود دارد، استفاده نمودن از رامکای بتنی، روش متناسب و خوبی خواهد بود. برای اجرای رامکای بتنی بایستی یک ریسمان از پایین در امتداد ستون کشیده شود و در ادامه یک تخته محکم به ارتفاع حدوداً 10 الی 12 سانتی‌متر پشت ریسمان قرار گرفته و در آخر با استفاده از یک بلوک یا آجر مهار خواهد شد.
فرایند فوق به‌طورکلی در چهار جهت ستون انجام می‌شود که این امر، باعث قالب‌بندی آسان‌تر ستون‌ها در فرایند ساختمان‌سازی نیز خواهد شد. از نکات مهم و ضروری در اجرای رامکای بتنی می‌توان به این موضوع اشاره داشت که در ساخت رامکا و میلگرد کلاف قالب‌ها باید با نهایت دقت و جزئیات در مکان مدنظر تنظیم شوند.
کاربرد میلگرد رامکا
کاربرد میلگرد رامکا از پرمصرف‌ترین و پرکاربردترین میلگردها در صنعت ساختمان‌سازی است که در ادامه، به مهم‌ترین و اصلی‌ترین کاربردهای آن اشاره خواهیم کرد:
- برای برقراری تعادل و حفظ ابعاد مقاطع بتنی ساختمان، همچون ستون و دیوار، از میلگرد رامکا استفاده می‌شود. لازم به ذکر است که برای حفظ ابعاد دقیق ستون و دیوار در ساختمان، نمی‌توان فقط به اسپیسر رامکا توجه کرد، زیرا امکان جابه‌جایی آنها در هنگام بتن‌ریزی به‌شدت زیاد است.
- کنترل هم‌راستایی ستون‌های موجود در طبقه‌های گوناگون یک ساختمان نیز، یکی دیگر از کاربردهای اصلی میلگرد رامکا است. در اصل تعبیه کردن این نوع میلگرد باید به صورتی باشد که ستون و دیوار ساختمان با سطح بیرونی مقاطع مشابه در طبقات پایین‌تر هم‌راستا و هم‌جهت شود.
- کنترل نیروهای برشی واردشده به میلگرد، تشکیل استحکام بسیار قوی در جهت تقویت بتن و پایداری و مقاومت بسیار زیاد آن در مقابل انواع تغییرات محیطی و آب‌وهوایی، از دیگر کاربردهای رایج میلگرد رامکا است.
اسپیسر رامکا چیست؟
معمولاً پس از فرایند بتن‌ریزی و باز کردن قالب‌های اصلی، ممکن است بخش‌های پایانی میلگردهای نصب شده اندکی بیرون بزند. این مشکل می‌تواند در آینده سبب پوسیدگی میلگرد و سرایت این پوسیدگی به دیگر آرماتورهای ستون شود. به‌منظور جلوگیری از نفوذ رطوبت به درون فونداسیون و تشکیل انواع خوردگی در شبکه آرماتور، می‌توان از اسپیسر رامکا استفاده کرد؛ البته برای انجام این کار می‌توان بیشتر از بخش‌های کلاهک رامکا یا اسپیسر رامکا که دارای پوششی پلاستیکی بوده و اکثراً بر روی نوک رامکا متصل هستند، استفاده کرد. اسپیسر رامکا معمولاً در ابعاد و اندازه‌های گوناگون تولید شده و جنس آن بیشتر از پلاستیک است. از دیگر ویژگی‌های اسپیسر رامکا می‌توان به وزن بسیار کم و استفاده آسان از آن (که سبب افزایش به‌کارگیری آن در ساختمان‌سازی شده است) اشاره کرد. یکی از مواردی که نیاز است در مورد آن اطلاعات داشته باشیداستاندارد کاشت میلگرد در بتن است. پیشنهاد می شود این مقاله را حتما مطالعه کنید.
نکات اجرایی میلگرد رامکا
جهت استفاده کردم و اجرای میلگرد رامکا باید نکاتی را در نظر گرفته شود. در متن زیر به این نکات که برای اجرای میلگرد است اشاره خواهیم کرد. عبارت‌اند از:
چون‌که رامکا قسمتی از پاشنه بتن ستون محسوب می‌شود. در این مواقع هرگونه خطا در اجرای آن ممکن است خسارات جبران‌ناپذیری به بار آورد. بدین سبب دقت داشتن در اجرای آن بسیار ضروری بوده است.
لازم به ذکر است که رامکا به‌عنوان پایه ستون در نظر گرفته می‌شود. باید توجه داشته باشید که در عملیات بتن‌ریزی در میزان بتن دقت فراوانی داشته باشید. با دفت داشتن بر این موضوع از خطرات احتمالی جلوگیری خواهید کرد.
در کل این میلگرد باید به‌صورت یکپارچه نصب شود. باید دقت داشته باشید که درز و جوش یا شکستگی در آن وجود نداشته باشد. هنگامی‌که در رامکا حتی درزی بافاصله خیلی کم وجود داشته باشد. در این شرایط ممکن است استفاده کردن از آن به‌خصوص در مناطق زلزله‌خیز مشکل ایجاد کند.
می‌توان اشاره داشت در مناطقی که مجاور دریا هستند. در مناطق پر آب و پرباران قرار دارند. همچنین مناطق با آب‌وهوای مرطوب دارند. در این مناطق استفاده کردن از رامکای فولادی که مستعد زنگ‌زدگی و خوردگی هستند. از سوی دیگر که در نظر بگیرید خوردگی رامکا آسیب جدی به ستون وارد خواهد کرد. بنابراین اصلاً گزینه‌ای مناسب برای این مناطق نخواهد بود.
جهت نصب کردن میلگرد رامکا هنگامی‌که بتن به‌صورت دستی مخلوط شده باشد. در این شرایط بهتر است بتن رقیق شود تا قالب ستون را به‌خوبی بتواند پر کند. می‌توان گفت که برای ساخت بتن رقیق اکثراً از سیمان با عیار بیشتر استفاده خواهد شد.
جمع‌بندی کلی
نصب و اجرای میلگرد رامکا در انواع مقاطع فولادی و بتنی از اهمیت بسیار بالایی برخوردار بوده و لازم است مهندسین در هنگام اجرا و نصب آن، نکات مربوطه را رعایت کنند. هدف کلی از اجرا و نصب این میلگرد در اصل قرار دادن ستون‌ها در یک راستا و خط است. همچنین فاصله بین میلگرد ستون تا قالب نیز مشخص می‌شود. برای کسب اطلاعات بیشتر درباره قیمت میلگرد و نحوه خرید آن، به بخش مربوطه در سایت پیوان مراجعه کنید و یا با کارشناس ما ارتباط برقرار کنید و از مشاوره تخصصی آنها در تصمیم‌گیری‌های خود بهره ببرید.
