مقایسه کامل نبشی پرسی و نبشی فابریک

نویسنده: تیم محتوای پیوان

تاریخ بروزرسانی: ۲ آبان ۱۴۰۵

بررسی تفاوت نبشی پرسی و نبشی فابریک و انتخاب بین آنها یکی از چالش‌های اصلی در طراحی و اجرای پروژه‌های ساختمانی و صنعتی است. تفاوت بنیادین این دو مقطع فولادی در روش تولید آن‌ها نهفته است؛ به‌طوری‌که نبشی پرسی از طریق خمکاری ورق یا تسمه فولادی (شکل‌دهی سرد) ساخته می‌شود، در حالی که نبشی فابریک معمولاً به‌صورت مستقیم طی فرایند نورد مقطع (نورد گرم) تولید می‌گردد. این تفاوت در شیوه ساخت، تأثیر مستقیمی بر مشخصات هندسی، تلرانس‌های ابعادی، وزن نهایی، قیمت نبشی و حوزه کاربرد هر یک از این مقاطع دارد. بررسی و مقایسه دقیق این دو محصول به مهندسان و سازندگان کمک می‌کند تا بر اساس الزامات فنی و اقتصادی پروژه، مناسب‌ترین گزینه را انتخاب کنند.

تفاوت نبشی پرسی و نبشی فابریک در یک نگاه

تفاوت اصلی نبشی پرسی و نبشی فابریک در نحوه شکل‌گیری مقطع و فرایند ساخت آن‌ها است. در نبشی پرسی، یک ورق فولادی مسطح پس از برش، تحت فشار دستگاه‌های خمکاری به زاویه مورد نظر (معمولاً ۹۰ درجه) تبدیل می‌شود؛ به همین دلیل، گوشه خارجی آن دارای انحنای ناشی از شعاع خم بوده و ضخامت بال‌ها کاملاً یکنواخت و برابر با ضخامت ورق اولیه است. در مقابل، نبشی فابریک از همان ابتدا در فرایند نورد گرم و با عبور شمش فولادی از میان غلطک‌های متوالی شکل می‌گیرد، گوشه‌های داخلی و خارجی آن طبق استاندارد نورد طراحی می‌شوند و ساختاری یکپارچه با زاویه دقیق‌تر دارد. از نظر ابعادی، نبشی‌های فابریک تابع استانداردهای صلب نورد هستند، در حالی که نبشی‌های پرسی امکان تولید در ابعاد سفارشی‌تر را فراهم می‌کنند.

جدول زیر مقایسه‌ای جامع از ویژگی‌های این دو محصول ارائه می‌دهد:

معیار	نبشی پرسی	نبشی فابریک
روش تولید	خمکاری ورق یا تسمه	نورد مقطع
شکل‌گیری مقطع	شکل‌دهی ورق	شکل‌گیری در فرایند نورد
ضخامت	وابسته به ورق پایه	وابسته به طراحی و استاندارد مقطع
هندسه گوشه	وابسته به شعاع خم	وابسته به هندسه نورد
وزن	وابسته به ابعاد و ضخامت	وابسته به ابعاد و استاندارد مقطع
کاربرد	بر اساس مشخصات و الزامات پروژه	بر اساس مشخصات و الزامات پروژه

تأکید بر یک نکته کلیدی: روش تولید به تنهایی معیار قطعی برای برتری مکانیکی یا مناسب بودن یک مقطع برای همه کاربردها نیست؛ بلکه انتخاب نهایی باید بر اساس تحلیل بارگذاری، تلرانس‌های ابعادی مورد نیاز و الزامات اختصاصی هر پروژه انجام پذیرد.

نبشی پرسی چیست و چگونه تولید می‌شود؟

نبشی پرسی مقطعی فولادی است که از خمکاری و شکل‌دهی سرد ورق‌ها یا تسمه‌های فولادی ساخته می‌شود. فرایند تولید این محصول به‌طور کلی شامل مراحل زیر است:

1. برش و آماده‌سازی ورق: ابتدا کلاف یا شیت فولادی اولیه بر اساس عرض مورد نیاز (مجموع طول دو بال) برش داده و آماده می‌شود.
2. خمکاری و ایجاد بال‌ها: نوار فولادی از میان دستگاه‌های رول‌فرمینگ یا پرس عبور داده می‌شود تا خم طولی دقیق در مرکز آن ایجاد شده و دو بال نبشی شکل بگیرند.

در این فرایند، ضخامت و خواص فولاد پایه (ورق اولیه) نقش تعیین‌کننده‌ای در مشخصات فیزیکی و مکانیکی محصول نهایی ایفا می‌کنند. علاوه بر این، عواملی مانند شعاع خم، زاویه خمکاری و دقت فرایند شکل‌دهی بر هندسه نهایی نبشی پرسی (از جمله تقارن بال‌ها، یکنواختی شعاع کنج و عدم ایجاد پیچیدگی طولی) تأثیر مستقیم دارند. همچنین پدیده کرنش‌سختی ناشی از شکل‌دهی سرد می‌تواند استحکام موضعی را در ناحیه خم تغییر دهد.

نبشی فابریک چیست و چگونه تولید می‌شود؟

نبشی فابریک مقطعی فولادی است که به‌صورت مستقیم طی فرایند نورد مقطع (معمولاً نورد گرم) تولید می‌شود. در این فرایند، شمش‌های فولادی (بلوم یا بیلت) پس از رسیدن به دمای شکل‌پذیری در کوره، از میان مجموعه‌ای از غلطک‌های چرخنده عبور کرده و به‌تدریج فرم مقطع L به خود می‌گیرند.

شکل‌گیری کامل بال‌ها و گوشه داخلی مقطع هم‌زمان با کاهش ضخامت و افزایش طول در خط نورد انجام می‌شود. محصولات فابریک در بازار در دو ساختار هندسی عرضه می‌شوند:

• نبشی بال مساوی: طول هر دو بال با یکدیگر برابر است (مانند L33).
• نبشی بال نامساوی: طول دو بال متفاوت است (مانند L63) که برای ضوابط خاص طراحی و تحمل بارهای ناهمسان کاربرد دارد.

نقش استانداردهای تولید: ابعاد اسمی، ضخامت بال‌ها، شعاع انحنای گوشه داخلی و تلرانس‌های ابعادی نبشی فابریک تابع استانداردهای ملی و بین‌المللی (مانند DIN 1028، DIN 1029 یا ISO 657) هستند. این استانداردها یکدستی و قابلیت اطمینان محاسباتی مقطع را در سازه‌های سنگین تضمین می‌کنند.

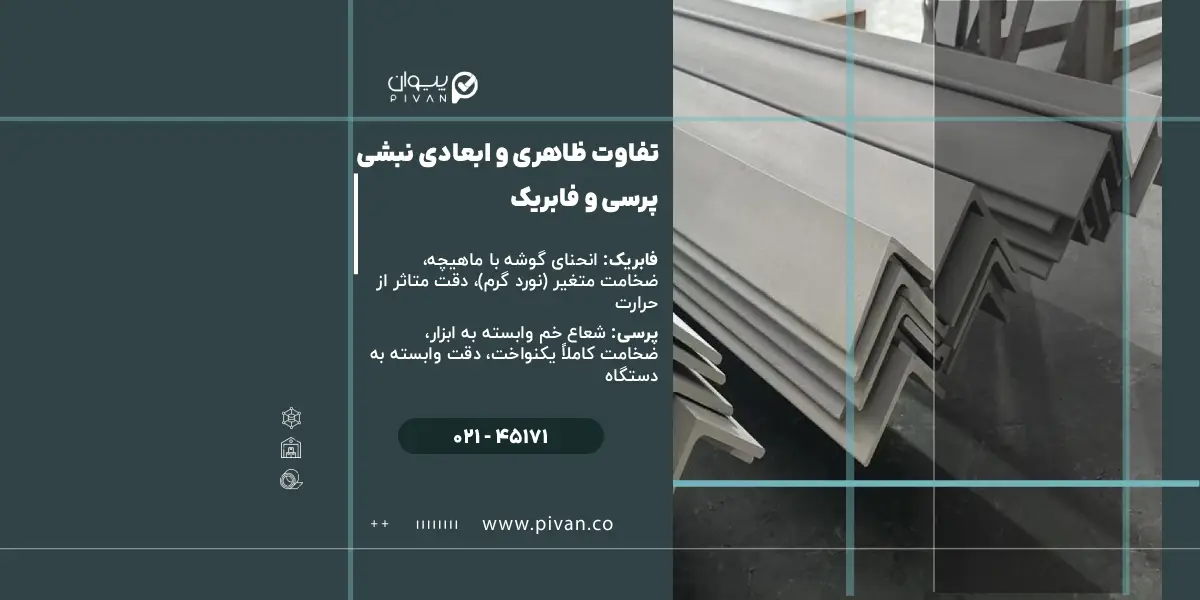

تفاوت ظاهری و ابعادی نبشی پرسی و فابریک چیست؟

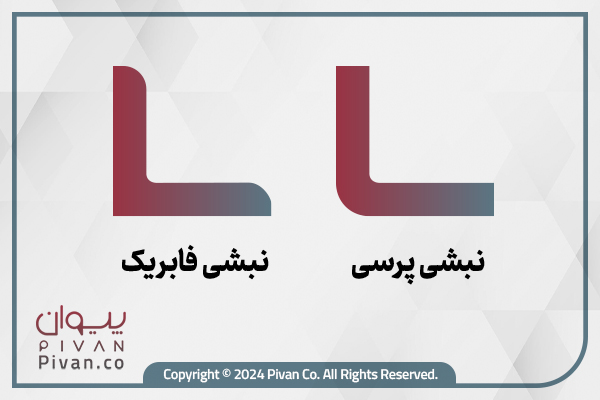

تفاوت شکل گوشه و شعاع خم

در نبشی فابریک، گوشه داخلی دارای ماهیچه و انحنای یکپارچه (Fillet Radius) ناشی از فرم غلطک‌های نورد است، در حالی که گوشه خارجی آن زاویه‌ای تیزتر یا حالت نوردیافته دارد. در مقابل، در نبشی پرسی شعاع خم گوشه داخلی و خارجی کاملاً وابسته به ضخامت ورق پایه، شعاع سنبه و ماتریس دستگاه پرس‌برک یا رول‌فرمینگ است.

تذکر فنی: اگرچه هندسه گوشه یکی از نشانه‌های اصلی تفاوت این دو مقطع است، اما نباید شکل گوشه را به‌ عنوان روش تشخیص صددرصدی در نظر گرفت؛ زیرا با به‌کارگیری قالب‌های دقیق در پرسی یا روش‌های خاص نورد، ظاهر کنج در برخی سایزها می‌تواند به یکدیگر نزدیک باشد.

تفاوت ضخامت بال‌ها

• نبشی پرسی: ضخامت بال‌ها در تمام طول مقطع یکنواخت بوده و دقیقاً برابر با ضخامت ورق فولادی اولیه است.
• نبشی فابریک: ضخامت اسمی و تلرانس‌های واقعی بر اساس استاندارد محصول نورد تعیین می‌شود و ممکن است در قسمت متصل به کنج نسبت به لبه بال تفاوت‌های جزئی داشته باشد.

باید توجه داشت که نمی‌توان ادعای مطلقی مبنی بر ضخامت یکسان یا متفاوت برای تمام محصولات پرسی و فابریک داشت، چرا که ضخامت نهایی در هر دو محصول به رده ابعادی و تلرانس‌های مجاز استاندارد ساخت مربوط می‌شود.

تفاوت دقت ابعادی و تلرانس‌ها

دقت ابعادی در معیارهایی نظیر عرض بال‌ها، گونیایی (زاویه ۹۰ درجه بین بال‌ها)، راستایی طولی و میزان تابیدگی (Twisting) سنجیده می‌شود:

1. نبشی پرسی: معمولاً تلرانس عرض بال و زاویه خمکاری تابع دقت ماشین‌کاری و تنظیمات خمکاری سرد است.
2. نبشی فابریک: تلرانس‌های ابعادی تابع انقباض حرارتی نورد گرم و استانداردهای کنترل کیفیت خط تولید هستند.

دقت نهایی هر دو محصول به کیفیت تجهیزات صنعتی، میزان استهلاک قالب‌ها و استانداردهای کنترل کیفیت کارخانه سازنده بستگی دارد.

تفاوت وزن نبشی پرسی و فابریک چقدر است؟

وزن نهایی هر شاخه نبشی حاصل ضرب حجم هندسی مقطع در طول و چگالی فولاد است. عوامل اصلی تعیین‌کننده وزن عبارت‌اند از:

• عرض بال‌ها و ضخامت
• طول شاخه
• هندسه گوشه داخلی (شعاع انحنا و وجود ماهیچه نورد)

به دلیل وجود ماهیچه در کنج داخلی نبشی فابریک، دو نبشی پرسی و فابریک با سایز اسمی مشابه (مثلاً 50505) لزوماً وزن یکسانی ندارند.

وزن واقعی محصول که روی باسکول سنجیده می‌شود ممکن است با وزن اسمی استخراج‌شده از جدول وزن نبشی یا جدول اشتال تفاوت داشته باشد؛ چرا که جداول استاندارد بر اساس هندسه ایده‌آل طراحی شده‌اند، اما تولید واقعی شامل تلرانس‌های منفی یا مثبت ضخامت است.

نکته کلیدی: از این رو، ادعای عمومی مبنی بر اینکه «نبشی فابریک همیشه سنگین‌تر از نبشی پرسی است» درست نیست؛ زیرا وزن نهایی کاملاً به ضخامت دقیق ورق پایه در پرسی و تلرانس‌های نورد در فابریک بستگی دارد.

تفاوت مقاومت و استحکام نبشی پرسی و فابریک چیست؟

روش تولید به تنهایی تعیین‌کننده مطلق خواص مکانیکی نبشی نیست. استحکام نهایی یک مقطع قبل از هر چیز تابع گرید فولاد پایه (مانند St37 یا St52)، ضخامت، هندسه سطح مقطع و کیفیت ساخت است.

در فرایند ساخت نبشی پرسی، تغییر شکل پلاستیک در طول خط خمکاری سرد، باعث بروز پدیده کرنش‌سختی یا سخت‌شدگی ناشی از کار (Work-Hardening) در ناحیه خم می‌شود. این پدیده به‌طور موضعی تسلیم و تنش برشی فولاد را در کنج نبشی افزایش می‌دهد، اما ممکن است شکل‌پذیری (Ductility) آن را در همان نقطه کمی کاهش دهد. در مقابل، نبشی فابریک به دلیل شکل‌گیری یکنواخت در دمای بالا (نورد گرم)، دارای ساختار متالوژیکی یکنواخت‌تر و بدون تنش‌های پسماند ناشی از خمکاری سرد است.

برای تحلیل درست رفتار مکانیکی، باید سه مفهوم زیر را از یکدیگر تفکیک کرد:

• مقاومت کششی ماده: خواص ذاتی آلیاژ فولاد که تابع گرید شمش یا ورق اولیه است.
• ظرفیت تحمل بار عضو: وابسته به هندسه مقطع، لنگر لختی، شعاع ژیراسیون و مقاومت در برابر کمانش (Buckling) که ضخامت و ابعاد بال در آن نقش مستقیم دارند.
• رفتار اتصال: نحوه عملکرد مقطع هنگام جوشکاری یا پیچ‌کاری که ماهیچه کنج نبشی فابریک تمرکز تنش کمتری در برخی اتصالات ایجاد می‌کند.

نتیجه‌گیری فنی: نبشی فابریک یا پرسی هیچ‌کدام مطلقاً «مقاوم‌تر» از دیگری نیستند؛ بلکه میزان تحمل بار هر مقطع باید بر اساس بارگذاری پروژه و محاسبات مهندسی سنجیده شود.

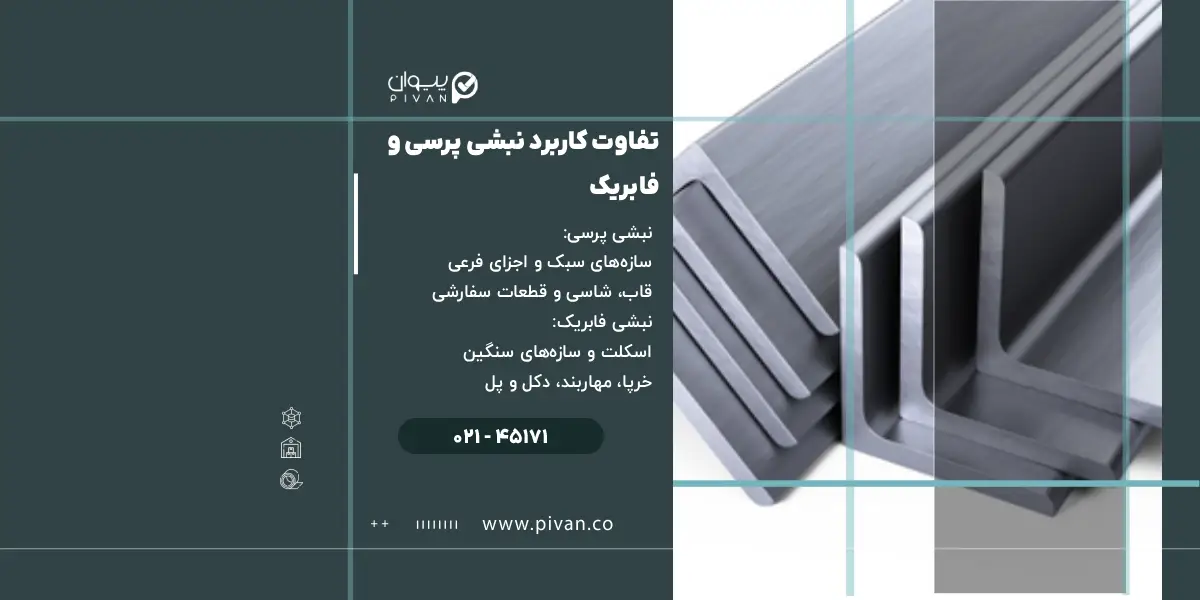

کاربرد نبشی پرسی و فابریک چه تفاوتی دارد؟

کاربرد نبشی پرسی

نبشی پرسی بیشتر در کاربردهایی استفاده می‌شود که نیازمند ابعاد سفارشی، وزن کنترل‌شده یا مقاطع سبک هستند. از جمله کاربردهای رایج آن می‌توان به موارد زیر اشاره کرد:

• ساخت قاب‌های سبک فلزی، دیوارهای کاذب و شاسی‌های غیرسازه‌ای
• ساخت لبه‌های محافظ، سینی‌های کابل و اجزای تزیینی یا صنعتی سبک
• اتصالات فرعی که تحت بارهای دینامیکی و لرزه‌ای سنگین قرار ندارند

نکته مهندسی: استفاده از نبشی پرسی در اعضای اصلی سازه‌ای تنها در صورت تأیید محاسبات مهندسی، تطابق با ضوابط مقاطع جدارنازک سردنوردشده و اخذ مجوزهای طراحی مجاز است.

کاربرد نبشی فابریک

نبشی فابریک به دلیل انطباق کامل با استانداردهای نورد گرم و پیش‌بینی‌پذیری رفتار مکانیکی، انتخاب اصلی در صنعت ساختمان و سازه‌های سنگین است:

• ساخت اسکلت‌های فلزی، ستون‌ها و تیرهای مرکب
• اعضای اصلی خرپاها (Trusses) و سیستم‌های مهاربندی (Bracing) برای تحمل بارهای کششی و فشاری
• ساخت دکل‌های انتقال نیرو، برج‌های مخابراتی، سازه‌های خورشیدی و پل‌ها

کدام نوع نبشی برای سازه مناسب‌تر است؟

انتخاب میان این دو مقطع برای یک پروژه سازه‌ای باید بر اساس معیارهای زیر انجام شود:

1. نوع بارگذاری: بارهای استاتیک در برابر بارهای دینامیکی، نوسانی یا لرزه‌ای.
2. مشخصات هندسی: نیاز به ابعاد استاندارد نورد یا ابعاد سفارشی ورق.
3. ضوابط آیین‌نامه‌ای: الزامات آیین‌نامه سازه‌های فولادی در خصوص مقاطع فابریک یا سردنورد.
4. شرایط اتصال: نوع جوش‌پذیری و آرایش پیچ‌ها در محل اتصالات.

هیچ پاسخ مطلقی برای برتری یکی بر دیگری وجود ندارد و گزینه مناسب صرفاً بر اساس دفترچه محاسبات فنی پروژه تعیین می‌گردد.

تفاوت قیمت نبشی پرسی و فابریک چیست؟

قیمت نهایی نبشی تحت تأثیر مجموعه‌ای از عوامل فنی و تجاری تعیین می‌شود:

• روش تولید و هزینه فرایند: فرایند نورد گرم یا خمکاری ورق
• قیمت ماده اولیه: تفاوت قیمت شمش فولادی با قیمت ورق گرم یا سرد
• وزن و ابعاد هر شاخه: ضخامت دقیق و طول شاخه
• گرید فولاد: آلیاژ فولاد پایه (مانند St37 در برابر St52)
• کارخانه سازنده و شرایط عرضه و تقاضا در بازار

هنگام خرید، باید توجه داشت که قیمت فاکتور نهایی از فرمول زیر به دست می‌آید:

مبلغ کل=نرخ کیلویی ×  وزن واقعی شاخه × تعداد

بنابراین، پایین‌تر بودن نرخ کیلویی یک محصول لزوماً به معنای ارزان‌تر بودن کل فاکتور نیست، زیرا وزن شاخه بسته به هندسه گوشه و تلرانس ضخامت می‌تواند متفاوت باشد. برای مقایسه صحیح اقتصادی، باید استعلام قیمت برای محصولات با ابعاد، ضخامت، گرید فولاد و شرایط تحویل کاملاً یکسان انجام گیرد.

چگونه نبشی پرسی را از نبشی فابریک تشخیص دهیم؟

برای تشخیص نبشی پرسی از فابریک در کارگاه یا محل تحویل بار، می‌توان از یک روش تشخیص مرحله‌ای و منظم استفاده کرد:

1. بررسی هندسه گوشه و سطح مقطع:
   • نبشی فابریک: گوشه داخلی آن دارای انحنای نرم و ماهیچه نورد (Fillet) است که در اثر فشار غلطک‌های نورد گرم ایجاد شده است. گوشه خارجی آن نیز حالتی نوردیافته دارد.
   • نبشی پرسی: انحنای کنج آن حاصل خمکاری سرد است؛ بنابراین شعاع خم داخلی و خارجی متناسب با ضخامت ورق بوده و انحنا به‌صورت یکنواخت در دو طرف خم دیده می‌شود.
2. کنترل ضخامت بال‌ها و یکنواختی ابعاد:
   • نبشی پرسی: ضخامت بال‌ها در تمامی نقاط (از لبه تا کنج) کاملاً یکنواخت و دقیقاً برابر با ضخامت ورق اولیه است.
   • نبشی فابریک: به دلیل وجود ماهیچه در کنج داخلی، ضخامت مقطع در محل تقاطع دو بال تا حدی بیشتر از ضخامت لبه بال‌ها است.
3. بررسی مشخصات و علائم تولیدکننده:
   • در نبشی‌های فابریک، معمولاً علامت اختصاری یا نام کارخانه سازنده به‌صورت برجسته روی بدنه مقطع در فواصل مشخص نورد شده است.
   • در نبشی‌های پرسی، حک برجسته روی بدنه وجود ندارد و مشخصات کارخانه تولیدکننده ورق یا کارگاه فرم‌دهی معمولاً روی پلاک (تگ) بندیل درج می‌شود.

تذکر مهم: بررسی ظاهری به‌تنهایی برای تشخیص قطعی ۱۰۰٪ کافی نیست؛ چرا که با دستگاه‌های پیشرفته فرم‌دهی یا برخی سایزهای خاص نورد، ظاهر کنج‌ها می‌تواند بسیار نزدیک باشد. در صورت بروز هرگونه ابهام، اطلاعات فنی درج‌شده در پلاک بندیل و گواهی فنی محصول (Mill Test Certificate) مبنای اصلی و قطعی تشخیص قرار می‌گیرد.

نبشی پرسی بهتر است یا فابریک؟

پاسخ به این سؤال بستگی مستقیم به نوع کاربرد و مشخصات فنی مورد نیاز پروژه دارد؛ بنابراین هیچ‌کدام از این دو مقطع را نمی‌توان مطلقاً «بهتر» دانست. برای انتخاب صحیح، باید معیارهایی مانند ابعاد، ضخامت، وزن نهایی، گرید فولاد، نوع بارگذاری (استاتیکی یا دینامیکی)، استانداردهای آیین‌نامه‌ای، شرایط اتصال و بودجه پروژه را به‌صورت هم‌زمان ارزیابی کرد.

جدول تصمیم‌گیری زیر به انتخاب سریع‌تر بر اساس نوع کاربرد کمک می‌کند:

نوع کاربرد	مقطع پیشنهادی	معیار اصلی انتخاب
کاربردهای سبک و ساختمانی غیرباربر (قاب‌ها، شاسی‌های سبک، لبه محافظ)	نبشی پرسی	وزن سبکتر، امکان تولید در ابعاد سفارشی و هزینه تمام‌شده اقتصادی
اتصالات فرعی و ساخت تجهیزات (سینی کابل، پایه تجهیزات، ساپورت‌ها)	نبشی پرسی یا فابریک	بسته به ابعاد، ضخامت مورد نیاز و سهولت ساخت در محل
اعضای سازه‌ای اصلی و باربر (اسکلت فلزی، خرپا، مهاربند، ستون مرکب)	نبشی فابریک	پایداری ابعادی بالا، انطباق با آیین‌نامه‌های نورد گرم و عدم وجود تنش پسماند خمکاری

نکته نهایی: انتخاب مقطع برای تمامی کاربردهای باربر و سازه‌ای باید الزاماً بر اساس محاسبات مهندسی و الزامات دفترچه طراحی پروژه انجام شود.

جمع‌بندی

تفاوت بنیادین نبشی پرسی و نبشی فابریک در روش تولید (خمکاری سرد ورق در برابر نورد گرم شمش) و نحوه شکل‌گیری مقطع آن‌ها نهفته است. این تفاوت روش ساخت، پارامترهای مهمی مانند هندسه گوشه، ضخامت بال‌ها، تلرانس‌های ابعادی و رفتار مکانیکی را تحت تأثیر قرار می‌دهد.

در نهایت، هیچ‌یک از این دو محصول بر دیگری برتری مطلق ندارد. تصمیم‌گیری برای خرید و استفاده از آن‌ها باید بر اساس مشخصات فنی مورد نیاز پروژه، نوع بارگذاری، استانداردهای ساختمانی و محاسبات اقتصادی انجام پذیرد تا بهترین بهره‌وری و ایمنی در سازه حاصل شود.

• آیا نبشی فابریک همیشه سنگین‌تر از پرسی است؟

  خیر. وزن مقطع به ابعاد اسمی (عرض بال‌ها)، ضخامت دقیق و هندسه گوشه داخلی بستگی دارد. اگرچه وجود ماهیچه در کنج نبشی فابریک می‌تواند وزن آن را کمی افزایش دهد، اما وزن واقعی به ضخامت دقیق ورق پایه در پرسی و تلرانس‌های نورد گرم در فابریک وابسته است؛ بنابراین دو نبشی با سایز اسمی یکسان لزوماً وزن متفاوتی ندارند که بتوان قاعده‌ای کلی صادر کرد.

• آیا نبشی پرسی برای ساختمان‌سازی مناسب است؟

  بله، اما نوع کاربرد آن متفاوت است. نبشی پرسی برای اعضای غیرسازه‌ای، قاب‌های سبک، وال‌پست‌ها و اتصالات فرعی بسیار پرکاربرد است. استفاده از آن در اعضای اصلی باربر ساختمان تنها در صورت تطابق با ضوابط طراحی مقاطع جدارنازک سردنورد (Cold-Formed Steel) و تأیید مهندس محاسب مجاز خواهد بود.

• آیا نبشی فابریک مقاومت بیشتری دارد؟

  مقاومت ذاتی فولاد به گرید آلیاژ (مانند St37 یا St52) بستگی دارد. با این حال، نبشی فابریک به دلیل ساختار متالوژیکی یکنواخت ناشی از نورد گرم و عدم وجود تنش‌های پسماند خمکاری، در برابر بارهای سنگین، تمرکز تنش و پدیده کمانش، رفتار سازه‌ای پیش‌بینی‌پذیرتر و مطمئن‌تری در اعضای اصلی ارائه می‌دهد.

• چگونه نبشی پرسی و فابریک را از ظاهر تشخیص دهیم؟

  نشانه‌های اصلی شامل انحنای گوشه داخلی (وجود ماهیچه نورد در فابریک در برابر انحنای خم سرد در پرسی)، یکنواختی ضخامت بال در طول خم و وجود علائم حک‌شده برجسته کارخانه روی نبشی فابریک است. البته به دلیل محدودیت‌های تشخیص ظاهری، استناد به مدارک و شناسنامه فنی محصول روش مطمئن‌تری است.

• چرا قیمت نبشی پرسی و فابریک متفاوت است؟

  تفاوت قیمت به اختلاف قیمت ماده اولیه (ورق گرم/سرد در برابر شمش فولادی)، هزینه‌های فرایند تولید (خمکاری سرد در برابر نورد گرم)، وزن دقیق هر شاخه و میزان عرضه و تقاضای کارخانه‌های سازنده در بازار مربوط می‌شود.
