لوله مانیسمان رده 40 چیست ؛ هرآنچه که باید بدانید!

لوله مانیسمان رده ۴۰، جزء جدایی‌ناپذیر بسیاری از کاربردهای صنعتی و زیرساختی محسوب می‌شود. در مقاله لوله مانیسمان رده 40 چیست قصد داریم تا به معرفی، طبقه‌بندی، بررسی ابعاد، مشخصات، ترکیب شیمیایی، قیمت، کاربردها و تفاوت‌های لوله مانیسمان رده ۴۰ با سایر رده‌ها بپردازیم. علاوه‌بر این، جدول وزن لوله های مانیسمان رده 40 و جدول ابعاد آن‌ها را نیز ارائه و بررسی خواهیم کرد.

لوله مانیسمان رده 40 چیست؟

لوله مانیسمان رده 40 نوعی لوله فولادي است که به نام لوله بدون درز رده ۴۰ هم شناخته می‌شود، چراکه ویژگی‌ اصلی و متمایز لوله‌های مانیسمان،‌ ماهیت بدون درز و جوشکاری بودن آنهاست. این ویژگی، به آن‌ها استحکام و مقاومت بالاتری در برابر فشار می‌دهد و باعث می‌شود برای کاربردهای با تنش بالا ایده‌آل باشند. بنابراین، ساده‌ترین روش برای تشخیص لوله های مانیسمان، توجه به بدون درز بودن آن‌ها است. این لوله‌ها از طریق فرآیندی با همین نام ساخته می‌شوند که شامل حرارت دادن و سوراخ کردن یک قطعه فولادی توپر برای ایجاد لوله توخالی است. نبود درز، خطر وجود نقاط ضعف را کاهش داده و باعث افزایش استحکام سازه‌ای و طول عمر لوله می‌شود. برای آشنایی با ماهیت کلی این لوله‌ها، بهتر است مقاله‌ی «لوله مانیسمان چیست» را هم مطالعه کنید.

لوله مانیسمان رده 40 چیست-پیوان مرجع قیمت آهن-md,hk

منظور از رده لوله مانیسمان چیست ؟

رده لوله، سیستمی برای طبقه‌بندی لوله‌ها بر اساس فشار قابل تحمل و ضخامت دیواره آنهاست. این سیستم برای اطمینان از سازگاری و قابلیت اطمینان در کاربردهای مختلف، استانداردسازی شده است. بنابراین، رده یک لوله با عواملی مانند مقاومت در برابر فشار داخلی، ضخامت و ترکیب مواد آن تعیین می‌شود. برای مثال، رده ۴۰ که در این مقاله قصد بررسی لوله‌ای با این رده را داریم، نشان‌دهنده ضخامت و ظرفیت فشار خاصی است که برای مصارف صنعتی مختلف مناسب است. سیستم اسکجوئل، که با اصطلاح (Schedule) یا (Sch) نشان داده می‌شود، یک روش استاندارد برای تعریف رده و ضخامت جداره لوله‌ها است.

این سیستم از sch 5 تا sch 160 را شامل می‌شود، به‌طوری که اعداد بالاتر نشان‌دهنده دیواره‌های ضخیم‌تر و تحمل فشار بیشتر است. برای مثال، ضخامت لوله مانیسمان رده 40 بر اساس Schedule 40 است که الزامات شرایط مختلف فشار و دما را برآورده می‌کند و آن را برای بسیاری از کاربردهای صنعتی مناسب می‌سازد.

چرا از رده استفاده می‌کنیم؟

استفاده از رده‌ها یا کلاس لوله به چند دلیل ضروری است. اول اینکه باعث می‌شود لوله‌ها استانداردهای ایمنی و عملکرد لازم برای کاربردهای مورد نظر را داشته باشند و همه‌ی آن‌ها به استاندارهای مشخصی پایبند باشند. دلیل دوم اینکه، فرآیند انتخاب را برای مهندسان و تکنسین‌ها با ارائه‌ یک سیستم طبقه‌بندی واضح و استاندارد ساده می‌کند. این استانداردسازی به حفظ سازگاری، ایمنی و کارآمدی سیستم‌های لوله‌کشی در صنایع مختلف کمک می‌کند. همچنین، رده‌ها با برقراری یک مرجع مشترک برای مشخصات، حتی تجارت جهانی و صادرات لوله‌ها را هم تسهیل می‌کنند.

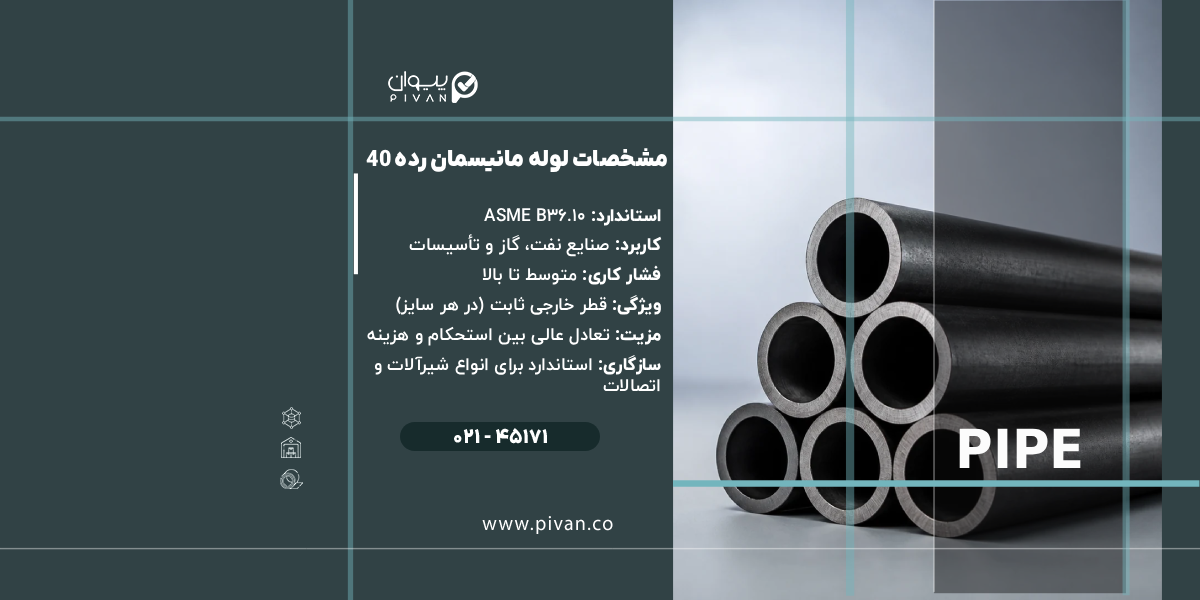

ابعاد، مشخصات و ویژگی‌های لوله مانیسمان رده ۴۰

لوله مانیسمان رده ۴۰ برای طابق داشتن در اندازه‌های متنوعی تولید می‌شود تا با نیازها و کاربردهای مختلف سازگاری داشته باشد. رایج‌ترین اندازه‌ها، از قطر نیم اینچ تا ۲۴ اینچ است که البته طیف نسبتاً بزرگی را شامل می‌شود. این ابعاد برای اطمینان از سازگاری با اتصالات و سایر قطعات لوله، استانداردسازی شده‌اند. ضخامت دیواره لوله‌های رده ۴۰ به گونه‌ای طراحی شده که تعادلی بین استحکام و انعطاف‌پذیری برقرار کند و همین باعث می‌شود برای طیف گسترده‌ای از کاربردهای صنعتی مناسب باشند. ضخامت دیواره در سایزهای مختلف می‌تواند متفاوت باشد. بنابراین آن را می‌توانیم حدود ۲.۷۷ میلی‌متر تا ۲۲.۲۲ میلی‌متر در نظر بگیریم.

لوله مانیسمان رده 40 چیست-پیوان مرجع قیمت آهن-\d,hk

جدول ابعاد لوله مانیسمان رده ۴۰

شاید مهم‌ترین انتخابی که حین خرید لوله مانیسمان رده 40 باید انجام دهید، موضوع ابعاد و وزن است. این کار باید بر اساس نیازهای خاص پروژه‌ انجام شود، چرا که هرکدام از این سایزها و قطرها ویژگی‌های خاصی داشته و برای موارد خاصی کاربرد دارند. جدول مشخصات لوله های مانیسمان رده 40 را مشاهده می‌کنید:

سایز اسمی (اینچ)

قطر خارجی (میلی‌متر)

ضخامت دیواره (میلی‌متر)

وزن (کیلوگرم بر متر)

½

۲۱.۳

۲.۷۷

۱.۲۷

۱

۳۳.۴

۳.۳۸

۲.۵

۲

۶۰.۳

۳.۹۱

۵.۴۴

۲.۵

۷۳

۵.۱۶

۸.۶۳

۳

۸۸.۹

۵.۴۹

۱۱.۲۹

۳.۵

۱۰۱.۶

۵.۷۴

۱۳.۵۷

۴

۱۱۴.۳

۶.۰۲

۱۶.۰۷

۵

۱۴۱.۳

۶.۰۲

۱۶.۰۷

۶

۱۶۸.۳

۷.۱۱

۲۸.۲۶

۸

۲۱۹.۱

۸.۱۸

۴۲.۵۵

۱۰

۲۷۳

۹.۲۷

۶۰.۳۱

۱۲

۳۲۳.۸

۱۰.۳۱

۷۹.۷۳

۱۴

۳۵۵.۶

۱۱.۳

۹۴.۵۵

۱۶

۴۰۶.۴

۱۲.۷

۱۲۳.۳

۱۸

۴۵۷

۱۴.۲۷

۱۵۵.۸

۲۴

۶۱۰

۱۷.۴۸

۳۴۲.۹۱

ویژگی‌های لوله مانیسمان رده ۴۰

لوله مانیسمان رده ۴۰ عموماً به واسطه استحکام بالای خود شناخته می‌شوند. به صورت کلی، ویژگی‌های این لوله شامل این موارد می‌شود:

  • استحکام کششی بالا: ساختار بدون درز این لوله فولادي باعث استحکام کششی عالی آن‌ها می‌شود و آن‌ها را برای کاربردهای فشار قوی ایده‌آل می‌کند.
  • مقاومت در برابر خوردگی: این لوله‌ها از فولاد باکیفیت ساخته شده‌اند و در برابر خوردگی مقاوم هستند که طول عمر بیشتر و هزینه نگهداری کمتری را به‌همراه دارد.
  • ضخامت یکنواخت: ضخامت یکنواخت دیواره، استحکام و عملکرد لوله را بهبود می‌بخشد.
  • کاربری متنوع: برای کاربردهای مختلف، از لوله‌کشی تا مصارف صنعتی، مناسب است. با این حال،‌ استفاده مسکونی از آن‌ها متداول نیست. کاربردهای مختلف لوله‌ها را می‌توانید در مقاله‌ی  لوله چیست مطالعه کنید.
  • قابلیت جوشکاری: این لوله‌ها قابل جوشکاری هستند؛ ولی با توجه به بدون درز بودن و استحکام بالایی که دارند، جوشکاری لوله مانیسمان هم اهمیت ویژه‌ای پیدا می‌کند. جوش‌های انجام شده باید بسیار قوی بوده و استانداردهای مختلفی را رعایت کنند.

ویژگی های لوله مانیسمان رده 40-پیوان مرجع قیمت آهن-md,hk

وزن لوله مانیسمان رده ۴۰ چقدر است؟

وزن لوله مانیسمان رده 40 به ابعاد آن بستگی دارد. برای مثال، وزن یک لوله با قطر ۲ اینچ و ضخامت دیواره ۳.۹۱ میلی‌متر تقریباً ۵.۴۴ کیلوگرم در هر متر است. وزن یک عامل مهم برای مهندسان است، زیرا بر حمل‌ونقل، جابه‌جایی و نصب لوله‌ها تأثیر می‌گذارد.

جدول وزن لوله مانیسمان رده 40

سایز اسمی (اینچ)

وزن (کیلوگرم بر متر)

½

۱.۲۷

۱

۲.۵

۲

۵.۴۴

۴

۱۶.۰۷

۸

۴۲.۵۵

۱۲

۷۹.۷۳

۲۴

۲۵۵.۴۱

ترکیب شیمیایی لوله مانیسمان رده ۴۰

لوله مانیسمان رده ۴۰ از عناصر مختلفی مانند کربن، منگنز، فسفر، گوگرد و سیلیسیم تشکیل شده است. این عناصر خواص مکانیکی لوله‌ها، مانند استحکام کششی، چکش‌خواری و مقاومت در برابر سایش و خوردگی را ارتقا می‌دهند. با بررسی دقیق‌تر این لوله فولادي، می‌توان گفت ترکیب شیمیایی لوله مانیسمان رده 40 به شکل زیر است:

عنصر مقدار
کربن (C) حداکثر 0.30%
منگنز (Mn) حداکثر 1.120%
فسفر (P) حداکثر 0.035%
گوگرد (S) حداکثر 0.035%
سیلیسیم (Si) حداقل 0.10%

کمتر یا بیشتر شدن هرکدام از این مقادیر باعث ایجاد تغییر در کل ماهیت و ویژگی‌های لوله خواهد شد. بنابراین، چیزی که به نام لوله مانیسمان رده ۴۰ می‌شناسیم، محصول این ترکیب است. البته در نظر داشته باشید که بسته به شرایط مختلف و نیازهای تولید، ممکن است تولیدکنندگان نوسان‌هایی را برای این مقادیر در نظر بگیرند.

قیمت لوله مانیسمان رده ۴۰

قیمت لوله مانیسمان رده ۴۰ به عوامل مختلفی از جمله قیمت مواد اولیه، فرایندهای تولید، تولید کننده آن و به‌خصوص تقاضای بازار بستگی دارد. قیمت‌ها می‌توانند به دلیل نوسان قیمت مواد اولیه و شرایط اقتصادی تغییر کنند. در ایران، قیمت‌ها همچنین بسته به تولیدکننده متفاوت است. به عنوان مثال، قیمت لوله مانیسمان رده 40 اهواز ممکن است با قیمت قیمت لوله مانیسمان رده 40 کاوه متفاوت باشد. برای استعلام قیمت روز لوله مانیسمان رده 40، قیمت لوله مانیسمان رده 40 چینی یا قیمت لوله مانیسمان رده 40 سپاهان،‌ می‌توانید همین حالا با کارشناسان فروش پیوان تماس بگیرید.

کاربرد لوله مانیسمان رده ۴۰

در بخش‌های قبل در مورد ماهیت و ویژگی‌های لوله مانیسمان رده ۴۰ صحبت کرده بودیم و گفتیم که این ویژگی‌ها باعث شکل‌گیری کاربردها و موارد استفاده مختلفی برای این لوله شده است. در این بخش بیایید نگاه دقیق‌تری به موارد استفاده و کاربردهای این لوله داشته باشیم:

  • انتقال آب: در سیستم‌های آبرسانی شهری و صنعتی استفاده می‌شود.
  • انتقال نفت و گاز: استحکام بالای ناشی از بدون درز بودن، برای خطوط لوله انتقال هیدروکربن‌ها ضروری است.
  • اسکلت‌های سازه‌ای: در ساخت و ساز برای ایجاد سازه‌های قوی و بادوام استفاده می‌شود.
  • سیستم‌های فرآوری صنعتی: برای فرآیندهای فشار بالا و دمای بالا در صنایع شیمیایی و پتروشیمی مناسب است.

تفاوت لوله بدون درز رده ۴۰ و رده ۸۰

در بخش‌های قبل متوجه شدیم که لوله مانیسمان چیست. همان‌طور که پیش‌تر در بخش معرفی رده و کلاس لوله گفتیم، مهم‌ترین ویژگیِ هر رده، ضخامت دیواره لوله است. بنابراین، مهم‌ترین تفاوت لوله بدون درز رده ۴۰ و رده ۸۰ هم در ضخامت دیواره و تحمل فشار آنهاست. لوله مانیسمان رده 80 به دلیل داشتن دیواره ضخیم‌تر، می‌توانند فشار بیشتری را نسبت به لوله‌های رده ۴۰ تحمل کنند. همین ویژگی باعث می‌شود که لوله‌های رده ۸۰ برای کاربردهای سخت‌تر مناسب باشند. با این حال، باید توجه داشته باشید که آن‌ها سنگین‌تر بوده و قیمتشان از قیمت لوله رده 40 گران‌تر است. در جدول زیر،‌ نگاهی اجمالی به تفاوت‌های میان رده‌های ۴۰ و ۸۰ لوله بدون درز مانیسمان کرده‌ایم که می‌تواند برای خرید لوله مانیسمان رده 40 به شما کمک کند:

ویژگی

لوله مانیسمان رده 40

لوله مانیسمان رده 80

ضخامت دیواره

نازک‌تر

ضخیم‌تر

تحمل فشار

کمتر

بیشتر

وزن

سبک‌تر

سنگین‌تر

قیمت

ارزان‌تر

گران‌تر

کاربردها

مصارف صنعتی استاندارد

کاربردهای فشار بالا

تفاوت لوله مانیسمان رده ۴۰ با ۸۰-پیوان مرجع قیمت آهن-\d,hk

چرا لوله بدون درز رده ۴۰ مهم است؟

تا به اینجا، جنبه‌های مختلف ویژگی و کارکردی لوله بدون درز را به صورت موردی بررسی کردیم که هرکدام جنبه خاصی از اهمیت این لوله را نشان می‌دهد. حال به عنوان نوعی جمع‌بندی، بیایید دوباره به این سوال بپردازیم که چرا لوله بدون دز رده ۴۰ اهمیت دارد؟ این لوله‌ها به دلیل داشتن ترکیبی از استحکام، دوام و قیمت مناسب، اهمیت زیادی پیدا کرده‌اند. با رعایت استانداردهای لازم برای ایمنی و عملکرد، آن‌ها همچنین توانسته‌اند کاربرد زیادی را در صنایع مختلف پیدا کنند. ساختار بدون درز، آن‌ها را تبدیل به گزینه‌ای بسیار قابل اعتماد کرده است تا انتخابی برای بخش‌های حساس باشند که خرابی در آن‌ها غیرقابل قبول است.

متداول‌ترین سایزهای لوله بدون درز رده ۴۰

لوله‌های بدون درز رده ۴۰ از نیم اینچ تا ۲۴ اینچ و حتی بیشتر قطر دارند. این سایزها عموماً‌ با توجه به تطبیق‌پذیری بالا با کاربردهای مختلف، پرطرفدار هستند. با این‌حال، قطرهای کوچک‌تر معمولا در لوله کشی ساختمان‌ها و قطرهای بزرگ‌تر در پروژه‌های صنعتی و زیرساختی استفاده می‌شوند. این سایزهای استاندارد باعث می‌شوند که لوله‌ها با اتصالات مانیسمان و سایر قطعات به خوبی هماهنگ شوند و در نتیجه، طراحی و نصب آن‌ها ساده‌تر شود.

فرایند تولید لوله مانیسمان رده ۴۰

تولید لوله مانیسمان رده ۴۰ شامل چند مرحله کلیدی است که هر کدام بر کیفیت و ویژگی‌های محصول نهایی تأثیر می‌گذارد. این فرایند به طور کلی مراحل زیر را در بر می‌گیرد:

۱. شمش فولادی:

فرایند با یک شمش فولادی یا همان استوانه‌های فولاد خام آغاز می‌شود. این شمش برای نرم شدن و شکل‌دهی در مراحل بعدی، با حرارت بالا داغ می‌شود.

۲. کوره دوار:

شمش داغ شده درون کوره دوار قرار می‌گیرد تا دمای مورد نیاز را به طور کامل به دست آورد. این مرحله باعث گرمایش یکنواخت و ذوب شدن شمش شده و کار با آن را در مراحل بعدی آسان‌تر می‌کند.

۳. سوراخ کاری:

شمش داغ سپس با استفاده از دستگاه سوراخ‌کاری، به شکل یک لوله توخالی درمی‌آید. این مرحله بسیار مهم است، زیرا شکل اولیه لوله مانیسمان را بدون هیچ درز جوشی ایجاد می‌کند.

۴. غلتک نورد:

در این مرحله،‌ لوله تو خالی از میان غلتک‌های نورد عبور می‌کند تا به ابعاد نهایی مورد نظر برای لوله، کشیده و شکل داده شود. غلتک نورد شامل غلتک‌های متعددی است که قطر و ضخامت دیواره لوله را به اندازه مورد نظر کاهش می‌دهد.

۵. آنیلینگ:

پس از نورد، لوله تحت آنیلینگ قرار می‌گیرد. آنیلینگ فرآیندی است که تنش‌های داخلی لوله را کاهش داده و شکل‌پذیری و ویژگی‌های استحکام ماده را بهبود می‌بخشد. این مرحله شامل گرم کردن لوله تا دمای مشخص و سپس سرد کردن تدریجی آن است.

۶. تاب‌گیری:

در ششمین مرحله، لوله فولادي مورد نظر با استفاده از دستگاه تاب‌گیر صاف می‌شود تا شکل یکنواخت داشته باشد و هرگونه خمیدگی یا قوس احتمالی از بین برود.

۷. خنک‌کاری:

لوله‌های تاب‌گیری شده، در مرحله‌ی بعد معمولاً با استفاده از آب یا هوا خنک می‌شود تا به دمای محیط برسد. انجام دقیق و اصولی خنک‌کاری، برای جلوگیری از هرگونه تاب برداشتن یا تغییر شکل ضروری است.

۸. برش‌کاری:

لوله خنک شده سپس با استفاده از دستگاه‌های برش به طول‌های مورد نیاز بریده می‌شود. طول لوله ها معمولاً ۶ متر و برخی اوقات ۱۲ متر است. با این حال، تولید طول‌های سفارشی خاص هم امکان‌پذیر است.

۹. تاب‌گیری نهایی:

ممکن است یک مرحله تاب‌گیری دیگر برای اطمینان از صاف ماندن لوله‌های بریده شده و مطابقت آن‌ها با تلرانس‌های مشخص شده انجام شود. اما این ممکن است همیشه انجام نشود.

۱۰. گونیا کاری:

لبه‌های انتهای لوله‌ها برای جوشکاری یا رزوه‌کاری، گونیا یا مورب می‌شوند. این مرحله برای اطمینان از اتصال مناسب در کاربردهای مختلف اهمیت دارد.

۱۱. لوله مانیسمان نهایی:

محصول نهایی، لوله مانیسمان رده ۴۰، تحت کنترل کیفیت و آزمایش‌های دقیق قرار می‌گیرد تا اطمینان حاصل شود که با استانداردها و مشخصات مورد نیاز مطابقت دارد. سپس لوله‌ها برای توزیع، فروش و استفاده آماده می‌شوند.

فرآیند تولید لوله مانیسمان رده 40-پیوان مرجع قیمت آهن-md,hk

نتیجه‌گیری

لوله مانیسمان رده 40 به دلیل ساختار بدون درز، ابعاد استاندارد و ویژگی‌های مقاومی که دارد، خود را به عنوان انتخابی ایده‌آل و قابل اعتماد برای کاربردهای مختلف صنعتی و زیرساختی معرفی کرده است. با توجه به ویژگی‌های و استحکام بالای این لوله و همچنین تنوع کاربری زیادی که دارد، از این لوله فولادی برای جمله توزیع آب، انتقال نفت و گاز و ساختارهای اسکلتی استفاده می‌شود. در این مقاله جنبه‌های مختلف، ویژگی‌ها و کاربردهای لوله بدون درز مانیسمان رده 40 را بررسی کردیم و انواع جدول لوله مانیسمان رده 40 را هم ارائه کردیم تا به درک بهتر شما از ویژگی‌های این لوله کمک کند.
