میلگرد سنجاقی چیست؟
میلگرد سنجاقی یکی از انواع میلگرد است که با ابعاد کوچک‌تر و ظریف‌تر نسبت به میلگردهای معمولی شناخته میشود. این میلگرد از دو طرف خمیده شده و شکلی شبیه به سنجاق ایجاد می‌کند که همین ویژگی سبب شده تا نام آن میلگرد سنجاقی باشد. این محصول در سازههای بتنی به منظور افزایش استحکام و مقاومت مورد استفاده قرار می‌گیرد. یکی از اصلی‌ترین کاربردهای میلگرد سنجاقی در فونداسیون، بهبود انتقال و توزیع بارهای وارده به ستون‌هاست.
میلگرد سنجاقی به‌طور خاص کمک می‌کند که ستونها توانایی بیشتری در تحمل بار داشته باشند و در برابر نیروهای جانبی مثل وزش باد شدید، طوفان، زلزله یا سیل مقاومت بیشتری از خود نشان دهند؛ همچنین میتواند فشارهای اضافی وارد بر ستونها را کاهش دهد و به پایداری و دوام سازه کمک کند. به دلیل ویژگی‌های منحصر به فرد میلگرد سنجاقی، استفاده از آن در فونداسیون، بهویژه در مناطقی که احتمال وقوع زلزله و طوفان زیاد است، اهمیت بیشتری پیدا می‌کند.
فهرست
انواع میلگرد سنجاقی
میلگرد سنجاقی دارای انواع مختلفی است و به سه دسته تقسیم میشود. هر نوع از میلگردهای سنجاقی با توجه به زاویه خمشی که دارند، دارای ویژگی‌ها و کاربردهای متفاوتی هستند. در ادامه به بررسی آن ها می‌پردازیم:
میلگرد سنجاقی با خم استاندارد:
این نوع میلگرد از دو طرف با زاویه ۹۰ درجه خم شده و طول خم در هر طرف، طبق استانداردهای ملی ساختمان‌سازی، باید حدود ۱۲ برابر قطر میلگرد باشد. برای مثال، اگر قطر میلگرد ۱۶ میلی‌متر باشد، خم آن باید حدود ۲۰ سانتی‌متر باشد.
میلگرد سنجاقی با خم نیمه استاندارد:
در این نوع، یک سمت میلگرد سنجاقی با زاویه ۹۰ درجه و سمت دیگر با زاویه ۱۳۵ درجه خم میشود که شکل نهایی بهصورت چنگک است.
میلگرد سنجاقی با خم دو طرفه ۱۳۵ درجه:
در این نوع از میلگرد سنجاقی، هر دو سمت آن با زاویه ۱۳۵ درجه خم میشود، اما خم‌ها در خلاف جهت یکدیگر قرار دارند؛ یکی به سمت بالا و دیگری به سمت پایین، که شبیه حرف “S” انگلیسی به نظر می‌رسد.
کاربرد میلگرد سنجاقی در فونداسیون
میلگرد سنجاقی در فونداسیون سازه‌ها نقش بسزایی در افزایش استحکام و پایداری ستونها و دیوارهی بتنی دارد. این نوع میلگرد بهصورت عمودی در ستونها قرار می‌گیرد و معمولاً در تعداد زوج و بهصورت عرضی مورد استفاده قرار می‌گیرد. تعداد و نحوه قرارگیری میلگردهای سنجاقی به مشخصات سازه و فاصله بین میلگردهای طولی بستگی دارد.
اجرای سنجاقی در فونداسیون و مراحل آن
در ادامه، مراحل کلیدی برای استفاده موثر از میلگرد سنجاقی در فونداسیون توضیح داده میشود. با پیوان همراه باشید.
۱. تعیین تعداد میلگرد سنجاقی مورد نیاز
ابتدا باید تعداد میلگرد سنجاقی مورد نیاز برای هر ستون یا دیوار مشخص شود. این تعداد به طول ستون و تعداد میلگردهای طولی بستگی دارد. هرچه تعداد میلگردهای طولی بیشتر باشد، به‌طور طبیعی به تعداد بیشتری از میلگردهای سنجاقی نیز نیاز خواهد بود. همچنین، ممکن است تعداد این میلگردها بسته به نظر مهندس طراح تغییر کند، بنابراین باید به دقت ارزیابی شوند.
۲. قرار دادن میلگردهای سنجاقی در مکان مناسب
پس از تعیین تعداد میلگردهای سنجاقی، باید آنها را در محل مناسب خود قرار داد. در مرحله اول، میلگردهای سنجاقی استاندارد که دو خم آنها ۹۰ درجه است، در جای مشخص‌شده نصب می‌شوند. اگر فاصله بین دو میلگرد سنجاقی که رو به‌روی هم قرار گرفته‌اند کمتر از ۲۰ سانتی‌متر باشد، باید این دو با یک قلاب دوخت به یکدیگر متصل شوند.
پس از قرار دادن میلگردهای سنجاقی استاندارد، نوبت به سوار کردن سنجاقی‌هایی می‌رسد که یک‌طرف آنها دارای خم ۹۰ درجه است. این نوع سنجاقی‌ها باید بهصورت پی‌درپی و یک‌درمیان با میلگردهای سنجاقی استاندارد قرار بگیرند. در کل آرماتور، سمت نود درجه میلگرد سنجاقی باید طوری روی ستون نصب شود که به سمت برش دال بتنی ستون قرار گیرد.
استفاده صحیح از میلگرد سنجاقی در فونداسیون نه‌تنها موجب افزایش استحکام سازه میشود، بلکه مقاومت آن را در برابر فشارهای وارده و نیروهای جانبی بهبود می‌بخشد. با توجه به نکات فوق، می‌توان از این نوع میلگرد به‌طور مؤثر در پروژههای ساختمانی استفاده کرد.
نقش میلگرد سنجاقی در افزایش استحکام ستون‌های بتنی
ستون‌های بتنی به عنوان اجزای اصلی باربر در ساختمان‌ها، وظیفه انتقال بارهای عمودی به زمین را بر عهده دارند. یکی از راهکارهای مؤثر برای افزایش استحکام این ستونها، استفاده از میلگرد سنجاقی است. میلگرد سنجاقی در ستون‌های بتنی نه تنها به تثبیت و نگهداری میلگردهای طولی کمک می‌کند، بلکه از جدا شدن بتن در اثر بارهای جانبی جلوگیری می‌کند.
در فرآیند ساخت ستون، پس از تعیین تعداد مناسب میلگردها و قرارگیری آنها در قالب بتن، میلگرد سنجاقی به عنوان یک عنصر مکمل به‌کار گرفته میشود تا هم میلگردهای طولی در جای خود ثابت بماند و هم پایداری کلی ستون در برابر فشارهای مختلف افزایش یابد. با این روش، بتن در مواجهه با نیروهای خارجی دچار شکستگی یا ازهم‌پاشیدگی نمی‌شود و یکپارچگی سازه حفظ می‌گردد. به همین دلیل، استفاده از میلگرد سنجاقی در ستون‌های بتنی یکی از اصول ضروری در تقویت سازه‌ها و افزایش عمر مفید ساختمان‌ها محسوب میشود.

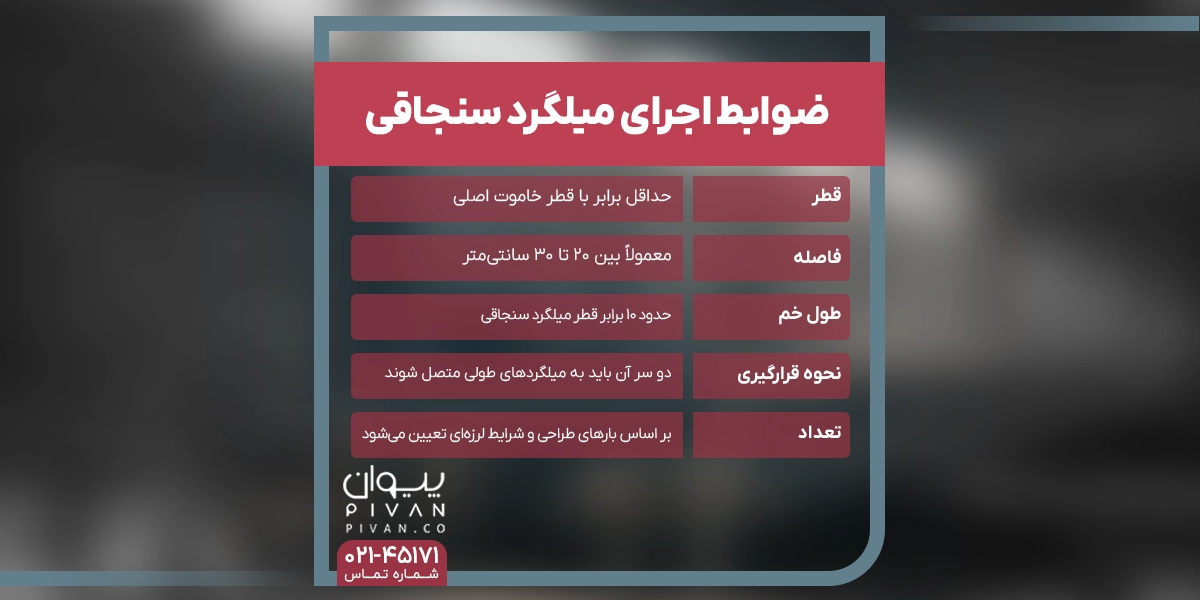

ضوابط اجرای میلگرد سنجاقی در ستون
-
قطر میلگرد سنجاقی ستون:
قطر میلگرد سنجاقی در کمترین حالت باید برابر با قطر خاموت‌های اصلی ستون باشد. به‌طور معمول، میلگردهایی با قطر ۸ تا ۱۲ میلی‌متر برای این منظور به کار می‌روند. -
فاصله میلگردهای سنجاقی در ستون:
فاصله میان میلگردهای سنجاقی باید به صورتی باشد که توزیع یکنواخت نیروها را فراهم کند و از خرابی موضعی جلوگیری نماید. این فاصله معمولاً بین ۲۰ تا ۳۰ سانتی‌متر تعیین میشود. -
طول خم میلگرد سنجاقی:
طول خم میلگرد سنجاقی باید به شکلی باشد که به‌طور کامل دور میلگردهای طولی ستون پیچیده و به‌درستی محکم شود. این طول به‌طور معمول حدود ۱۰ برابر قطر میلگرد سنجاقی است. -
نحوه قرارگیری میلگرد سنجاقی در ستون:
میلگرد سنجاقی باید به‌گونه‌ای نصب شود که دو سر آن به میلگردهای طولی ستون متصل شده و از میانه میلگردهای طولی عبور کند تا استحکام بیشتری به سازه ببخشد. -
تعداد میلگردهای سنجاقی در ستون:
تعداد میلگردهای سنجاقی باید به حدی باشد که تمامی میلگردهای طولی ستون به‌خوبی مهار شوند و ستون در برابر بارهای لرزه‌ای از مقاومت کافی برخوردار باشد. این تعداد براساس بارهای طراحی و شرایط لرزه‌ای منطقه تعیین میشود.
کاربرد میلگرد سنجاقی در دیوار برشی
میلگرد سنجاقی نقش کلیدی در استحکام و پایداری دیوارهای برشی ایفا می‌کند. دیوار برشی که یکی از اجزای حیاتی در سازههای مقاوم به زلزله است، وظیفه مقابله با نیروهای جانبی و انتقال آنها به فونداسیون را بر عهده دارد. استفاده از میلگرد سنجاقی در این نوع دیوارها باعث تثبیت و تقویت میلگردهای طولی میشود و بهصورت کلی، انسجام بیشتری به دیوار می‌بخشد.
برای افزایش استحکام دیوار برشی، میلگردهای طولی با استفاده از قلاب دوخت و میلگرد سنجاقی در موقعیت مناسب خود ثابت می‌شوند. این فرایند باعث میشود که میلگردها در برابر نیروهای جانبی حرکت نکنند و به کاهش خطر جداشدگی بتن در اثر فشارهای ناگهانی کمک کنند. به همین دلیل، میلگرد سنجاقی بهعنوان یکی از اجزای مهم در طراحی و ساخت دیوارهای برشی، مقاومت و پایداری این سازه‌ها را به طور قابل توجهی افزایش می‌دهد.
جمع بندی
میلگرد سنجاقی که بهعنوان قلاب دوخت ستون نیز شناخته میشود، یکی از اجزای کلیدی و پرکاربرد در صنعت ساخت‌وساز است. این میلگرد کوچک، اما حیاتی، نقش مهمی در افزایش استحکام و مقاومت ستونها و دیوارهای بتنی ایفا می‌کند. عدم استفاده یا استفاده نادرست از این مقطع میتواند به خسارات جبرانناپذیری منجر شود. بهویژه در شرایط لرزه‌ای و فشارهای برشی، فقدان میلگرد سنجاقی میتواند موجب فروپاشی سازه‌ها شود.
با توجه به اهمیت بالای میلگرد سنجاقی، رعایت استانداردها و مقررات بین‌المللی در طراحی و اجرای آن امری حیاتی است. نظارت دقیق طراحان و مهندسان در مراحل ساخت، میتواند به تضمین ایمنی و پایداری سازه کمک شایانی کند. بنابراین، استفاده بهینه از میلگرد سنجاقی نه‌تنها یک انتخاب هوشمندانه، بلکه یک الزام در فرآیند ساخت‌وساز محسوب میشود.
اگر قصد خرید انواع میلگرد را دارید می توانید با شماره 45171 تماس حاصل نمایید و همچنین با مراجعه به سایت پیوان امکان مشاهده قیمت میلگرد امروز برترین کارخانه های وجود دارد. کارشناسان مجموعه شما را در تمامی مسیر به صورت رایگان راهنمایی می کنند.
