تفاوت میلگرد ادکا و میلگرد ممان منفی؛ 5 تفاوت بارز آنها

تفاوت میلگرد ادکا و ممان منفی در سازه‌های تیرچه بلوک از جنبه‌های مختلفی قابل توجه است. این دو میلگرد از پرکاربردترین تقویت‌کننده‌ها در سازه‌های سقفی هستند و هر کدام نقشی حیاتی در افزایش استحکام و پایداری سقف ایفا می‌کنند. میلگرد ممان منفی به‌طور عمده در بخش بالایی و داخلی سقف نصب می‌شود، در حالی که میلگرد ادکا در قسمت تحتانی هر تیرچه قرار می‌گیرد و وظیفه توزیع بهتر نیروها را بر عهده دارد. از نظر شکل ظاهری، ضرورت استفاده و نحوه اجرا، این دو میلگرد تفاوت‌های قابل‌توجهی دارند که می‌توان به تفصیل به آن‌ها پرداخت.

میلگرد اوتکا (ادکا)

میلگرد اوتکا (ادکا) به‌عنوان یکی از عناصر حیاتی در سازه‌های سقفی شناخته می‌شود؛ آرماتوری که در نقطه اتصال تیر به تیرچه قرار می‌گیرد و به تقویت و پایداری این اتصال می‌افزاید. در سازه‌های سقف تیرچه بلوک، تیرچه‌ها بر روی بال پایینی تیر فولادی قرار می‌گیرند، اما گاهی فضای کافی برای نشستن کامل تیرچه فراهم نمی‌شود. اینجاست که میلگرد اوتکا، با شکل خمیده و منحصر به‌فرد خود که شبیه گردن یک اردک است، وارد عمل می‌شود. این میلگرد به شکلی ظریف اما قدرتمند، دو قطعه تیر و تیرچه را به هم پیوند می‌دهد و با ایجاد اتصالی محکم، بار نیروهای وارد بر سقف را به شکلی همگون‌تر توزیع می‌کند.

با استفاده از میلگرد اوتکا، مشکل فضای محدود نشیمن تیرچه در سقف به‌کلی رفع می‌شود و دیگر خطر جدا شدن تیرچه در حین اجرای سازه، بتن‌ریزی یا رفت‌وآمد کارگران وجود نخواهد داشت. این چالش معمولاً در سازه‌هایی رخ می‌دهد که پهنای بال پایینی تیر اندک است. میلگرد اوتکا، با جای‌گیری استوار خود، به افزایش ایمنی و استحکام سقف کمک می‌کند و مزایای برجسته‌ای به همراه دارد، از جمله:

  • کاهش ارتعاشات و جلوگیری از خیزش بیش از حد سقف
  • تحمل فشارهای وارده از طبقات بالایی و انتقال آن‌ها به میلگردهای کششی
  • پیشگیری از ترک خوردن سقف در نقاط حساس، مانند محل قرارگیری تیر حمال
  • جلوگیری از فروپاشی سقف در شرایط بحرانی همچون زلزله

نکته حائز اهمیت این است که نصب میلگرد اوتکا نیازی به طراحی پیچیده ندارد؛ این میلگرد بر اساس ضوابط آیین‌نامه‌ای به‌سادگی برش خورده و خم می‌شود. در حین اجرا، میلگردهای اوتکا باید مقداری به سمت داخل تکیه‌گاه کشیده شوند تا به‌درستی در جای خود قرار گیرند. طول استاندارد آن‌ها حدود ۱۲ متر است و می‌توانند روی هر نوع تیرچه قرار گیرند، با قابلیت خم‌شدن تا ۱۸۰ درجه، که این ویژگی موجب انعطاف‌پذیری بیشتر در سازه‌ها می‌شود.این میلگرد، با تمام ویژگی‌های خود، چون نگهبانی قدرتمند در برابر آسیب‌ها عمل می‌کند و استحکامی شایسته را به سقف می‌بخشد.

میلگرد یا آرماتور ممان منفی

میلگرد ممان منفی یکی از عناصر کلیدی در تقویت سقف‌های تیرچه بلوک است، عنصری که در دل سازه‌ها جای می‌گیرد تا نیروی کششی ناشی از لنگرهای منفی دال سقف را مهار کند. میلگردهای تقویتی، از جمله مصالحی هستند که بدون حضورشان، ساختمان‌ها از استحکام و پایداری لازم برخوردار نخواهند بود. هر نوع میلگرد با مشخصات و کاربردهای خاص خود، نقشی حیاتی در تقویت و پایداری سازه‌ها ایفا می‌کند.

در اسکلت‌های فلزی و سقف‌های تیرچه بلوک، میلگرد ممان منفی نقش ویژه‌ای در مقابله با لنگرهای منفی ایجاد شده در زمان اجرا دارد. برخلاف تئوری که دهانه‌های تیرچه به‌صورت ساده تصور می‌شوند، در واقعیت، دال بتنی سقف پیوسته است و این پیوستگی باعث ایجاد لنگرهای منفی می‌شود. برای خنثی‌کردن این نیروهای مخرب، میلگرد ممان منفی در بخش فوقانی دال، بالای تیرچه‌ها و بین دو دهانه مجاور قرار می‌گیرد. این آرماتورهای تقویتی با قرارگیری در نقاط ابتدایی و انتهایی تیرچه‌ها، نه‌تنها از خمش ناخواسته جلوگیری می‌کنند، بلکه استحکام بیشتری را به ساختار سقف می‌بخشند. به همین دلیل است که گاهی به این تیرچه‌ها «سرتیرچه» نیز گفته می‌شود. برای اطلاعات بیشتر می‌توانید مقاله میلگرد ممان منفی پیوان را مطالعه کنید.

ویژگی‌های میلگرد ممان منفی نیز به اندازه نقش آن‌ها در سازه برجسته است:

  • این میلگردها عمدتاً از نوع آجدار و با سایزهای کوچک همچون ۸، ۱۰، ۱۲ و گاهی ۱۴ میلی‌متر ساخته می‌شوند.
  • خم آرماتور ممان منفی باید حداقل زاویه ۹۰ درجه داشته باشد تا بتواند به درستی وظیفه خود را در مهار نیروهای وارده ایفا کند.

با قرارگیری هوشمندانه این میلگردها در ساختار سقف، سازه‌ای پایدارتر و مقاوم‌تر در برابر نیروهای کششی و خمشی پدید می‌آید.

شباهت های میلگرد ممان منفی و ادکا

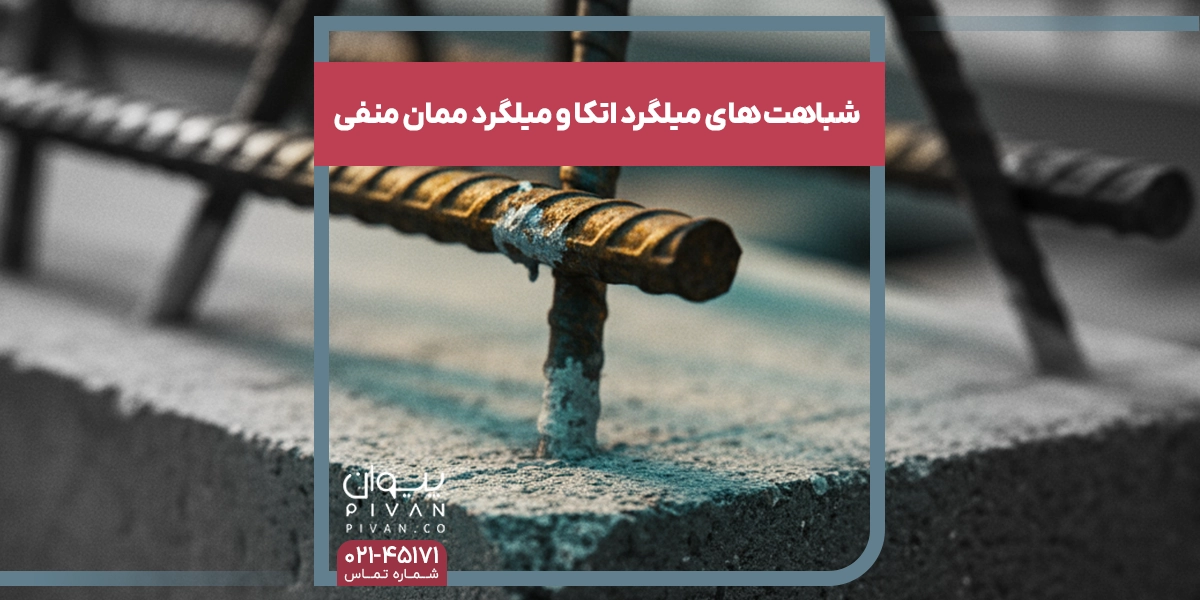

شباهت های میلگرد اتکا و میلگرد ممان منفی

میلگردهای اتکا و ممان منفی، هر دو به عنوان ستون‌های پنهان استحکام در سازه‌های سقفی عمل می‌کنند و ویژگی‌های برجسته‌ای دارند که آن‌ها را به هم پیوند می‌دهد. این شباهت‌ها را می‌توان به‌گونه‌ای زیبا و هماهنگ چنین دسته‌بندی کرد:

  • افزایش استحکام سقف: هر دو میلگرد با نقش تقویت‌کننده خود، به سقف جانی تازه می‌بخشند و استحکام سازه را به مراتب افزایش می‌دهند.
  • کاهش بار بر میلگردهای کششی: این دو آرماتور، بارهای وارده را به شکلی ماهرانه توزیع کرده و فشار را از میلگردهای کششی اصلی دور می‌سازند.
  • جلوگیری از ترک‌خوردگی سقف: با حضور این میلگردها، سقف از آسیب‌های ناشی از ترک‌خوردگی محفوظ می‌ماند و از نقاط حساس محافظت می‌شود.
  • کاهش ارتعاش و خیز سقف: میلگردهای اتکا و ممان منفی، چون نگهبانان پنهان، ارتعاشات و خیزهای ناخواسته سقف را کنترل کرده و آرامش سازه را تضمین می‌کنند.
  • مقاومت در برابر زلزله: حضور این میلگردها در سازه، همچون سپری قدرتمند، سازه را در برابر زمین‌لرزه‌ها و نیروهای مخرب مقاوم‌تر می‌سازد.

این شباهت‌ها، گواهی بر اهمیت بی‌بدیل این دو میلگرد در ساختارهای مدرن است که هرکدام به‌گونه‌ای هم‌پوشان، در پایداری و ایمنی سازه‌ها نقشی حیاتی دارند.

تفاوت میلگرد ادکا و ممان منفی

تفاوت میلگرد ادکا (اتکا) و ممان منفی، در نگاه اول شاید به چشم نیاید، اما این دو میلگرد، هر یک با نقش‌های متفاوت خود، داستانی منحصر به فرد در تقویت سازه‌ها دارند.

۱. شکل ظاهری: میلگرد ادکا با انحنایی که به‌زیبایی گردن یک اردک را تداعی می‌کند، متفاوت از میلگرد ممان منفی است که ظاهری عصاگونه دارد؛ این دو میلگرد هر کدام با شکلی خاص، نقشی ویژه را در سازه بر عهده دارند.

۲. ضرورت استفاده: یکی از اصلی‌ترین تفاوت‌ها، در ضرورت به‌کارگیری این دو میلگرد است. میلگرد ممان منفی به دلیل وجود نیروهای کششی در دو سر تیرچه‌ها ضروری است و در آیین‌نامه‌های عمرانی به آن تاکید شده است. اما میلگرد ادکا تنها زمانی به کار می‌رود که مقاومت برشی انتهای تیرچه کافی نباشد؛ استفاده از آن ضروری نیست، مگر برای افزایش ظرفیت برشی در نقاط خاص.

۳. کاربرد: وظایف این دو میلگرد نیز متفاوت است؛ میلگرد ادکا برای جلوگیری از ایجاد ترک‌های برشی به‌کار می‌رود، در حالی که میلگرد ممان منفی با هدف مهار نیروی کششی ناشی از لنگر منفی در قسمت فوقانی دال نصب می‌شود.

  1. نحوه اجرا: تفاوت در اجرای این دو میلگرد نیز چشم‌گیر است. میلگرد ادکا باید حداقل ۱۲ سانتی‌متر از میلگرد کششی به داخل تکیه‌گاه ادامه پیدا کند یا در انتهای تیرچه با طول کافی نصب شود. در مقابل، میلگرد ممان منفی باید با در نظر گرفتن لنگر خمشی ۱۵ درصدی در وسط دهانه و در محل تکیه‌گاه قرار گیرد و به‌گونه‌ای اجرا شود که حداقل ۱.۵ دهانه آزاد از تکیه‌گاه به طرف داخل ادامه داشته باشد. این میلگردها در دو سر تیرچه، به دلیل وجود کشش، به شکلی حیاتی نصب می‌شوند.

  2. هزینه: تفاوت دیگر به جنبه اقتصادی برمی‌گردد. قیمت میلگرد ادکا و ممان منفی ممکن است روزانه تغییر کند و این تغییرات می‌تواند بر انتخاب نهایی تأثیر بگذارد. توجه به قیمت روز میلگرد برای تصمیم‌گیری صحیح، ضرورتی اجتناب‌ناپذیر است.

این تفاوت‌ها، نه تنها در کارکرد و شکل، بلکه در نحوه اجرا و حتی هزینه‌های پروژه تاثیرگذارند و هر کدام به نوبه خود در پایداری و استحکام سازه نقشی اساسی دارند.

برای اجرای صحیح میلگرد ادکا و میلگرد ممان منفی، رعایت چند نکته اساسی، حیاتی است. میلگرد ادکا که به‌عنوان تقویت‌کننده برشی عمل می‌کند، وظیفه جلوگیری از ایجاد ترک‌های برشی را بر عهده دارد. این کار می‌تواند به یکی از دو روش زیر انجام شود:

  • روش اول: میلگرد کششی باید حداقل ۱۲ سانتی‌متر به داخل تکیه‌گاه ادامه یابد تا به درستی نیروها را مهار کند.
  • روش دوم: در انتهای تیرچه، میلگرد ادکا باید با سطح مقطعی برابر با میلگرد کششی و طول پوشش کافی نصب شود تا به مقاومت نهایی برسد.

نصب میلگرد ممان منفی نیز باید با دقت و بر اساس محاسبه ۱۵ درصد از لنگر خمشی در مرکز دهانه و تکیه‌گاه انجام شود. اگر تکیه‌گاه میانی باشد، محاسبه باید بر اساس بیشترین میزان لنگر خمشی دهانه‌های طرفین صورت گیرد. به دلیل کشش موجود در دو سر تیرچه‌ها، استفاده از میلگرد ممان منفی ضروری و بی‌چون‌وچرا است.

این نکات ساده، در عین حال حیاتی، تضمین می‌کنند که سازه‌ای مستحکم و مقاوم در برابر فشارها و نیروهای مخرب ایجاد شود.

جمع بندی

میلگردهای ادکا و ممان منفی، هر کدام نقش‌های حیاتی و منحصر به فردی در سازه‌های سقف تیرچه بلوک ایفا می‌کنند. میلگرد ادکا به‌عنوان تقویت‌کننده برشی، با هدف جلوگیری از ترک‌های برشی در انتهای تیرچه‌ها به‌کار می‌رود و می‌تواند به دو روش، با امتداد میلگرد کششی به داخل تکیه‌گاه یا نصب مستقیم در انتهای تیرچه، مورد استفاده قرار گیرد. در مقابل، میلگرد ممان منفی برای خنثی کردن نیروی کششی ناشی از لنگرهای منفی در دال سقف طراحی شده و به دلیل اهمیت آن در دو سر تیرچه‌ها، اجرای آن در آیین‌نامه‌های عمرانی الزامی است.

همچنین، این دو میلگرد هر دو در افزایش استحکام سازه، کاهش ارتعاشات و جلوگیری از ترک‌خوردگی سقف نقش اساسی دارند. میلگرد ادکا با فرم خاص خود از ایجاد ترک‌های برشی جلوگیری می‌کند، در حالی که میلگرد ممان منفی، نیروی کششی را در بخش فوقانی دال کنترل می‌کند و سازه را در برابر زلزله و نیروهای مخرب مقاوم‌تر می‌سازد.

در نهایت، اجرای صحیح و اصولی این میلگردها بر اساس محاسبات دقیق لنگرهای خمشی و کشش‌ها، گامی اساسی در پایداری و ایمنی سازه‌ها است. برای تهیه انواع میلگرد و دیگر مصالح ساختمانی از جمله آهن‌آلات و چوب، می‌توانید با شرکت پیوان تماس بگیرید و از مشاوره تخصصی ما بهره مند شوید. شماره تماس: 021_45171
