میلگرد ممان منفی؛بررسی ویژگی و کاربرد های آن

میلگرد ممان منفی در پروژه‌های ساختمانی، برای مقابله با نیروهایی همچون کشش و کرنش، استفاده می‌شود. این میلگرد در سازه‌های تیرچه بلوک نقش اساسی در تقویت استحکام سازه دارد و کاربردهای گسترده‌ای در ساخت‌وساز ایفا می کند. در این مقاله، به معرفی میلگرد ممان منفی و ویژگی‌های آن خواهیم پرداخت. اگر به دنبال اطلاعات بیشتری در خصوص نقش این مقطع فولادی در بهبود ایمنی و پایداری سازه‌های مختلف هستید، تا پایان این مطلب همراه ما باشید.

میلگرد ممان منفی

میلگرد ممان منفی یکی از اجزای کلیدی و حیاتی در ساخت سقف‌های تیرچه بلوک به شمار می‌رود که نقش اساسی در تضمین استحکام و ایمنی سازه‌ها در برابر فشارها و رخدادهای طبیعی ایفا می‌کند. این آرماتور آجدار که به‌منظور تقویت سقف‌های تیرچه بلوک به کار گرفته می‌شود، بر اساس اندازه دهانه و نیاز سازه، برش خورده و خم‌کاری می‌شود. شکل خاص آن، که از یک سو صاف و از سوی دیگر دارای خم ۹۰ درجه است، به‌گونه‌ای طراحی شده که توان مقابله با پیچش‌های ایجاد شده در تیر را افزایش دهد. تعیین دقیق اندازه میلگرد ممان منفی بر عهده مهندس سازه است که بر اساس نقشه و نیازهای پروژه، آن را مشخص کرده و با ضوابط مربوطه تطبیق می‌دهد.

در طراحی تیرچه بلوک‌ها، دهانه‌های تیرچه به‌صورت نظری ساده و بدون لنگر فرض می‌شوند؛ بنابراین انتظار می‌رود که لنگر آن‌ها صفر باشد. اما در واقعیت، سقف بتنی به‌عنوان یک واحد یکپارچه عمل کرده و این امر موجب می‌شود لنگر از حالت صفر عبور کرده و به منفی تغییر کند. اگر این بخش از توضیح برای شما سوال برانگیز شده است و می‌پرسید که چگونه می‌توان لنگرهای منفی را مهار کرد، پاسخ آن را در ادامه خواهید یافت.

وظایف میلگرد ممان منفی

میلگرد ممان منفی، در نقش محافظ و تقویت‌کننده سقف‌های سازه، وظیفه اصلی خود را در افزایش مقاومت و استحکام بر عهده دارد؛ اما کارکردهای آن تنها به این جنبه محدود نمی‌شود. بسته به محل نصب و اندازه‌ای که بر اساس نیاز سازه برش می‌خورد، وظایف این آرماتور نیز متنوع و متفاوت خواهد بود. به‌این‌ترتیب، میلگرد ممان منفی با توجه به شرایط خاص هر پروژه، نقشی کلیدی در تقویت سقف و مهار نیروهای وارد شده ایفا می‌کند و به عنوان یکی از عناصر حیاتی در افزایش ایمنی و پایداری سازه‌ها ظاهر می‌شود.

کاربرد میلگرد ممان منفی در تیرچه بلوک

مهم‌ترین کاربرد میلگرد ممان منفی در عملیات آرماتوربندی سقف‌های تیرچه بلوک است. این میلگرد به‌طور ویژه برای مقابله با نیروهای کششی و کرنشی ناشی از لنگر منفی به کار می‌رود. با توجه به اینکه اتصال میان تیر و تیرچه‌ها به‌صورت ساده انجام می‌گیرد، این اتصال به‌مرور به حالت گیردار تغییر یافته و لنگر منفی در قسمت بالایی سقف و تیر ایجاد می‌شود. یکی از مؤثرترین روش‌ها برای مهار این لنگر منفی، استفاده از میلگردهای ممان منفی است که با خم ۹۰ درجه طراحی شده‌اند و مقاومت خمشی تکیه‌گاه را افزایش می‌دهند.

کاربرد میلگرد ممان منفی در اسکلت فلزی

امروزه، بسیاری از ساختمان‌ها با اسکلت فلزی طراحی و ساخته می‌شوند. در چنین سازه‌هایی، استفاده از میلگردهای ممان منفی هنگام اجرای سقف تیرچه بلوک امری ضروری است. میلگرد ممان منفی به‌طور مؤثری از بروز لنگر منفی در دال سقف جلوگیری می‌کند و استحکام بیشتری به سازه می‌بخشد. به این ترتیب، سقف‌های اسکلت فلزی حتی در مواجهه با حوادث طبیعی نظیر زلزله، از ترک‌خوردگی و گسیختگی مصون می‌مانند. این ویژگی به‌ویژه در کشورهایی با فعالیت زلزله‌خیز مانند ایران اهمیت فراوانی دارد و نقش مهمی در تأمین ایمنی سازه‌ها ایفا می‌کند.

بهره‌مندی از میلگرد ممان منفی در سقف و سازه

میلگرد ممان منفی یکی از عناصر مهم در طراحی و اجرای سقف‌های سازه‌ها است که با ویژگی‌های منحصر به فرد خود، نقشی اساسی در افزایش استحکام و ایمنی سازه ایفا می‌کند. این نوع میلگرد با خنثی‌سازی نیروهای کششی ناشی از لنگرهای منفی، به بهبود پایداری و دوام سقف‌ها کمک می‌کند. استفاده از میلگرد ممان منفی در ساخت‌وساز باعث توزیع بهتر بارها و جلوگیری از آسیب به سازه در طول زمان می‌شود و از این طریق، به حفظ امنیت و کارایی سازه‌ها در برابر فشارهای وارده نقش حیاتی دارد.

مزایای استفاده از میلگرد ممان منفی

میلگردهای ممان منفی با کارکردی منحصر به فرد، تاثیر چشمگیری در افزایش پایداری و ایمنی سقف‌ها دارند. از مهم‌ترین مزایای آن‌ها می‌توان به این موارد اشاره کرد:

• تقویت چشمگیر استحکام سقف و بهبود عملکرد سازه در برابر نیروهای وارده.
• جلوگیری از ترک‌خوردگی سقف در نقاط حساس مانند محل اتصال به تیرهای حمال.
• کاهش فشار بر میلگردهای کششی اصلی و توزیع بهتر بارهای وارد شده.
• افزایش مقاومت سقف در برابر ارتعاشات و جلوگیری از خیز که به پایداری و دوام بیشتر سازه کمک می‌کند.
• جلوگیری از فروپاشی کامل سقف در هنگام بروز گسیختگی و در نتیجه، حفظ ایمنی بیشتر سازه در شرایط بحرانی.

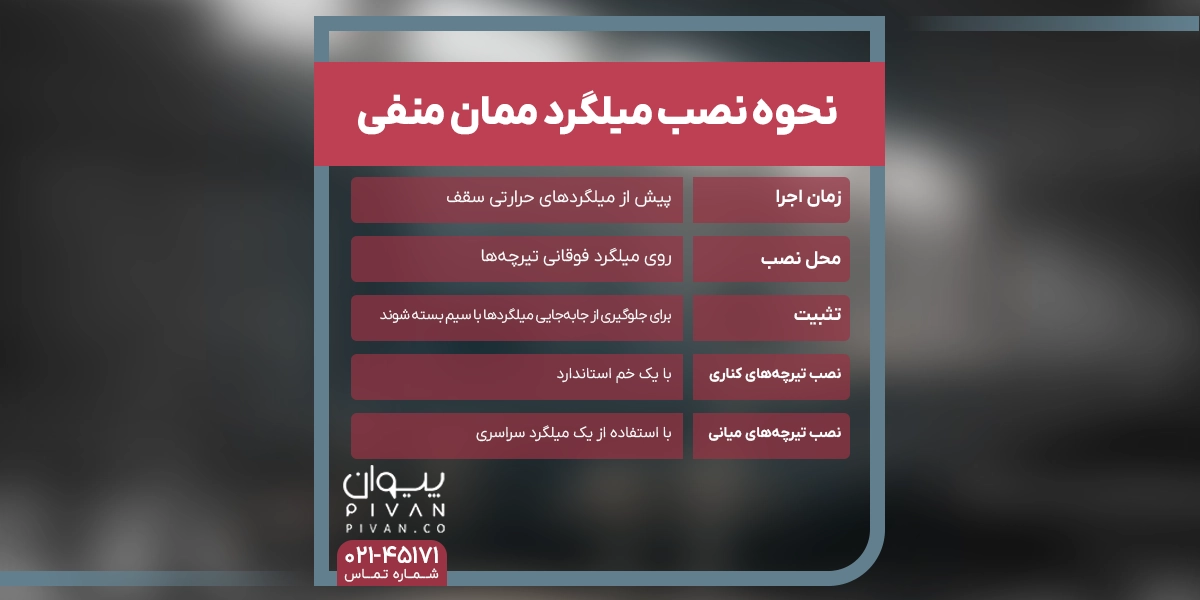

پیاده سازی میلگرد ممان منفی

پس از تعیین دقیق قطر و طول میلگرد ممان منفی، این مقاطع فولادی باید با دقت بر روی میلگرد فوقانی تیرچه‌ها محکم بسته شوند. استفاده از سیم به منظور تثبیت میلگردها ضروری است، تا در حین فرآیند بتن‌ریزی هیچ‌گونه جابه‌جایی رخ ندهد و میلگرد از جای خود جدا نشود. برای تیرچه‌های کناری، ضروری است که میلگرد ممان منفی با یک خم استاندارد تنظیم و نصب شود. این میلگردها با یک سر خم‌شده به‌طور دقیق روی تیرچه‌های کناری قرار می‌گیرند. اما برای تیرچه‌های میانی، می‌توانید از یک میلگرد سراسری که پیش‌تر طول و قطر آن محاسبه شده استفاده کنید و آن را به‌درستی روی میلگرد بالایی تیرچه‌ها قرار دهید.

نکته‌ای بسیار مهم در اجرای میلگرد ممان منفی این است که نصب و بستن این مقطع فولادی باید پیش از نصب میلگردهای حرارتی سقف صورت گیرد تا از ایجاد هرگونه خلل در روند کار جلوگیری شود.

روش‌های مؤثر برای تحمل لنگرهای منفی

از آنجایی که سیستم دیافراگم سقف به‌طور یکپارچه و یکدست طراحی می‌شود، لنگرهای منفی در هر طرف تکیه‌گاه ایجاد می‌شود. میلگردهای بالایی تیرچه که در دهانه‌ها قطع می‌شوند، قادر به تحمل این لنگرهای منفی نیستند. در اینجا است که میلگردهای ممان منفی وارد عمل می‌شوند و به همین دلیل به این نام شناخته می‌شوند. میلگردهای ممان منفی در بالای دال بتنی سقف و در میان دو دهانه تیرچه نصب می‌شوند. این کار باعث می‌شود که نیروی کششی یا کرنشی ناشی از لنگر منفی در بخش بالایی دال خنثی شود.

به عبارت دیگر، میلگردهای با شماره‌های کوچک مانند ۸، ۱۰، ۱۲ و در برخی موارد ۱۴، در قسمت بالایی دال بتنی سقف و میان دو دهانه تیرچه قرار می‌گیرند تا نیروی کششی ناشی از لنگر منفی را در بخش فوقانی دال جبران کنند.

طول و اندازه‌گیری میلگرد ممان منفی در سقف تیرچه بلوک

طول و خم داخلی میلگرد ممان منفی باید به‌گونه‌ای طراحی و اندازه‌گیری شود که در هنگام جایگذاری و بتن‌ریزی به‌طور ثابت و بدون حرکت باقی بماند و بهترین عملکرد و دوام ممکن را به ارمغان آورد.

محاسبه طول میلگرد ممان منفی

میلگردها معمولاً در کارخانه‌ها با طول‌های ۶ و ۱۲ متر تولید و به بازار عرضه می‌شوند. برای تبدیل این میلگردها به میلگرد ممان منفی، نیاز است که آن‌ها برش خورده و به شکل مورد نظر درآیند. اما سوالی که مطرح می‌شود این است که طول میلگرد ممان منفی بر اساس چه معیاری و توسط چه کسی تعیین می‌شود؟

طبق ضوابط و استانداردهای موجود، طول میلگرد ممان منفی بر اساس اندازه دهانه محاسبه می‌شود. به‌طور کلی، برای تعیین طول میلگرد ممان منفی، یک‌پنجم اندازه دهانه به‌عنوان مبنا در نظر گرفته می‌شود. این روش تضمین می‌کند که میلگرد ممان منفی به‌طور مؤثر و دقیق در فرآیند اجرا و در برابر لنگرهای منفی عمل کند.

ضرورت های میلگرد ممان منفی

میلگرد ممان منفی در تیرچه باید از جنبه‌های مختلف نظیر محل نصب، سایز، اندازه و قطر، با ضوابط مشخصی مطابقت داشته باشد:

• محل قرارگیری میلگرد منفی: تعیین محل دقیق نصب میلگرد ممان منفی از اهمیت ویژه‌ای برخوردار است. اگر این مقطع فولادی در ناحیه تکیه‌گاه قرار گیرد، محاسبه طول آن بر اساس ۱۵ درصد لنگر خمشی دهانه انجام می‌شود. اما در صورتی که تکیه‌گاه در ناحیه میانی باشد، محاسبه بر اساس لنگر خمشی دهانه‌های طرفین صورت می‌گیرد.

• سطح مقطع آرماتور ممان منفی: تعیین سطح مقطع میلگرد ممان منفی یکی از ارکان اصلی طراحی است و باید به‌دقت توسط طراح محاسبه شود. حداقل سطح مقطعی که برای میلگرد ممان منفی در نظر گرفته می‌شود، ۱۵ درصد آرماتورهای کششی تیرچه است.

• سایز ممان منفی: به‌طور معمول، از میلگردهای با سایز ۸، ۱۰ و ۱۲ برای آرماتور ممان منفی استفاده می‌شود. در برخی مواقع، میلگرد سایز ۱۴ نیز برای افزایش مقاومت سازه مورد استفاده قرار می‌گیرد.

• طول ممان منفی: طول میلگرد ممان منفی که برش داده شده، باید حداقل معادل یک‌پنجم اندازه دهانه باشد تا عملکرد بهینه‌ای در سازه داشته باشد.

نصب میلگرد ممان منفی

برخلاف میلگردهای ادکا که نیاز به ادامه مشخصی از ۱۲ سانتی‌متر به داخل دارند، نحوه و محل نصب میلگرد ممان منفی به صلاحدید مهندس سازه و بر اساس ضوابط تعیین می‌شود. همان‌طور که اشاره شد، برای نصب میلگرد ممان منفی باید ۱۵ درصد لنگر خمشی میان دهانه برای محل تکیه‌گاه محاسبه و در نظر گرفته شود. این مقطع فولادی به‌طور معمول به‌صورت دوسر مفصل در نظر گرفته می‌شود تا مقاومت سقف در برابر لنگر منفی تیرچه به‌طور مؤثری افزایش یابد.
