برشگیر ناودانی چیست؟ کاربرد، ابعاد و نحوه اجرا

نویسنده: تیم محتوای پیوان

تاریخ بروزرسانی: ۲ آبان ۱۴۰۵

 برشگیر ناودانی (Channel Shear Connector) به عنوان یکی از انواع اتصال‌دهنده‌های برشی صلب در ساخت تیرهای مرکب فولاد و بتن به کار می‌رود. این قطعات فولادی ناودانی‌شکل بر روی بال فوقانی تیر فولادی قرار گرفته و در هنگام بتن‌ریزی درون دال بتنی مدفون می‌شوند.

وظیفه اصلی برشگیر ناودانی، ایجاد پیوستگی و درگیری ساختاری میان تیر فولادی و دال بتنی است تا از لغزش طولی و جداشدگی دو عضو از یکدیگر جلوگیری کند. این اتصال‌دهنده، نیروی برشی طولی (Shear Flow) ایجادشده در سطح مشترک بتن و فولاد را تحمل و منتقل می‌کند تا مقطع به صورت یک سیستم مرکب یکپارچه تحت بارگذاری عمل کند.

 ابعاد، مشخصات اتصالی و آرایش برشگیر ناودانی که باید پیش از مرحله خرید ناودانی کاملاً مطابق محاسبات و ضوابط طراحی سازه تعیین شوند، عبارتند از:

• ابعاد و طول ناودانی: ابعاد مقطع ناودانی (نظیر ضخامت بال tf و ضخامت جان tw) و طول قطعه ناودانی (Lc) بر اساس محاسبات تعیین می‌شوند؛ معمولاً طول ناودانی برابر با عرض بال تیر منهای رواداری‌های جانبی (مانند ۲.۵ سانتی‌متر فاصله از هر طرف) انتخاب می‌شود.
• نحوه اتصال: قطعه ناودانی از طریق جوشکاری به بال فوقانی تیر فولادی متصل می‌شود تا انتقال نیروی برشی به بال تیر به درستی انجام پذیرد.
• آرایش و گام قرارگیری (Pitch): فاصله طولی میان ناودانی‌ها در طول تیر (گام یا Pitch) بر اساس رابطه میان ظرفیت برشی ناودانی (Rsc) و شدت جریان برشی طولی (q) محاسبه شده و باید ضمن رعایت حدود حداقل و حداکثر گام مجاز در طول تیر چیده شود.

برشگیر ناودانی چیست؟

برشگیر ناودانی (Channel Shear Connector) یکی از انواع اتصال‌دهنده‌های برشی صلب و مکانیکی در سازه‌های مرکب (فولاد و بتن) است که از برش دادن قطعات کوتاهی از پروفیل فولادی ناودانی استاندارد ساخته می‌شود. این قطعه بر روی بال فوقانی تیر فولادی متصل شده و در زمان بتن‌ریزی درون دال بتنی مدفون می‌گردد تا عملکرد یکپارچه (Composite Action) میان بتن و فولاد ایجاد شود.

تفاوت «ناودانی به عنوان مقطع فولادی» و «ناودانی در نقش برشگیر»

• ناودانی به عنوان یک مقطع فولادی (عضو سازه‌ای مستقل): پروفیل طولی بلندی است که به خودی خود به عنوان یک عضو اصلی باربر (مانند تیر، ستون، بادبند یا تیرچه) در قاب‌های سازه‌ای طراحی می‌شود و مستقیماً بارها، لنگرهای خمشی و نیروهای برشی خارجی وارد بر سازه را تحمل و منتقل می‌کند.

• ناودانی در نقش برشگیر (Channel Shear Connector): قطعه کوتاه‌شده‌ای از پروفیل ناودانی است (با طول محدود Lc که معمولاً متناسب با عرض بال تیر تعیین می‌شود). این قطعه به تنهایی یک عضو باربر اصلی نیست، بلکه به عنوان یک واسطه اتصال و درگیری مکانیکی میان تیر فولادی و دال بتنی عمل می‌کند تا این دو عضو مجزا را به یک مقطع مرکب واحد تبدیل نماید.

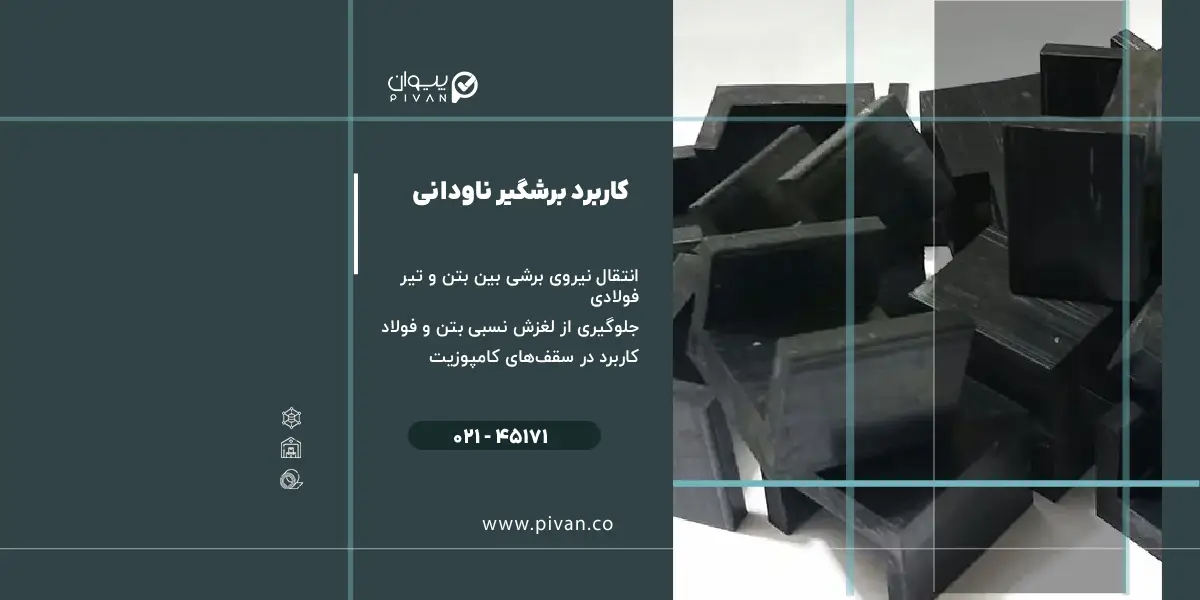

برشگیر ناودانی چه کاربردی در سازه دارد؟

انتقال نیروی برشی بین بتن و تیر فولادی

• چگونگی ایجاد نیروهای برشی طولی: هنگامی که یک تیر مرکب تحت بارگذاری‌های ثقلی (بارهای مرده و زنده) قرار می‌گیرد، لنگر خمشی ایجادشده باعث ایجاد تنش‌های فشاری در دال بتنی و تنش‌های کششی در تیر فولادی می‌گردد. این اختلاف تنش در عرض مقطع، باعث به وجود آمدن جریان برشی طولی (Shear Flow) و نیروی برشی شدیدی در سطح مشترک (Interface) بال فوقانی تیر فولادی و زیر دال بتنی می‌شود.
• نقش برشگیر در انتقال نیروها: برشگیر ناودانی به عنوان یک اتصال‌دهنده مکانیکی صلب بر روی بال فوقانی تیر جوش داده شده و در زمان بتن‌ریزی داخل دال مدفون می‌شود. این قطعه نیروی برشی طولی ایجادشده در سطح مشترک را جذب کرده و آن را به طور ایمن بین دال بتنی و تیر فولادی منتقل می‌سازد.

جلوگیری از لغزش نسبی بتن و فولاد

• محدودسازی لغزش نسبی: در صورت عدم وجود اتصال‌دهنده برشی، دال بتنی و تیر فولادی به صورت دو عضو مجزا روی یکدیگر می‌لغزند و دچار انفصال می‌شوند. برشگیر ناودانی با درگیری فیزیکی بال و جان خود با بتن اطراف، مانع از حرکت و لغزش طولی دال نسبت به تیر فولادی و همچنین جدایش عمودی آن‌ها از یکدیگر می‌گردد.
• ارتباط با رفتار مرکب سازه: با محدود شدن لغزش نسبی، دال بتنی و تیر فولادی به صورت یک مقطع مرکب یکپارچه (Composite Section) رفتار می‌کنند. در این حالت، دال بتنی نقش بال فشاری و تیر فولادی نقش بخش کششی مقطع مرکب را ایفا کرده که باعث افزایش چشمگیر سختی و ظرفیت باربری خمشی تیر می‌شود.

کاربرد برشگیر ناودانی در سقف‌های کامپوزیت

• جایگاه در سقف‌های مرکب: برشگیر ناودانی یکی از گزینه‌های اصلی برای ایجاد اتصال برشی در تیرهای اصلی و فرعی سقف‌های مرکب فولاد و بتن است. این قطعات از برش دادن پروفیل‌های استاندارد ناودانی (با طولی متناسب با عرض بال تیر) تهیه شده و به صورت عرضی روی بال فوقانی تیر متصل می‌شوند.
• وابستگی به جزئیات طراحی و سیستم سازه‌ای: انتخاب و بکارگیری برشگیر ناودانی به جزئیات اجرایی، ضخامت دال بتنی و ظرفیت برشی مورد نیاز (Rsc) بستگی دارد. فواصل قرارگیری ناودانی‌ها در طول تیر (گام یا Pitch) باید کاملاً بر اساس محاسبات جریان برشی و با رعایت حدود حداقل و حداکثر فواصل مجاز (Min/Max Pitch) تعیین شود تا از خرابی بتن یا جدایش اعضا جلوگیری گردد.

مشخصات فنی و ابعاد برشگیر ناودانی چیست؟

ابعاد و مشخصات فنی برشگیر ناودانی (Channel Shear Connector) عدد ثابت و پیش‌فرضی ندارند، بلکه تعیین آن‌ها مستقیماً به نیروی برشی طراحی (جریان برشی)، هندسه تیر فولادی و دال بتنی (مانند عرض بال تیر و ضخامت دال) و الزامات اجرایی و قابلیت جوشکاری بستگی دارد.

ویژگی (Attribute)	مشخصات
جنس	فولاد ساختمانی (تهیه شده از پروفیل‌های استاندارد ناودانی)
شکل مقطع	C شکل / U شکل (شامل جان و دو بال)
محل نصب	متصل‌شده (جوش‌شده) به بال فوقانی تیر فولادی و مدفون درون دال بتنی
عملکرد	انتقال نیروی برشی طولی (Shear Flow)، جلوگیری از لغزش طولی و جداشدگی عمودی دال از تیر

طول برشگیر ناودانی

• تعریف طول قطعه (Lc): منظور از طول برشگیر، امتداد طولی قطعه ناودانیِ برش‌خورده است که به صورت عرضی روی بال فوقانی تیر قرار می‌گیرد.
• تأثیر بر ظرفیت و جزئیات اجرا: طول قطعه (Lc) تأثیر مستقیمی بر مساحت سطح درگیری ناودانی با بتن و در نتیجه ظرفیت برشی آن (Rsc) دارد؛ هرچه طول قطعه بیشتر باشد، ظرفیت باربری آن افزایش می‌یابد. از نظر جزئیات اجرایی، طول ناودانی معمولاً بر اساس عرض بال تیر تعیین می‌شود (به عنوان مثال، عرض بال تیر منهای ۵ سانتی‌متر برای ایجاد فاصله ۲٫۵ سانتی‌متری از هر طرف جهت اجرای جوش مناسب).
• پرهیز از طول ثابت: طول قطعه ناودانی یک اندازه استاندارد و ثابت برای تمامی سازه‌ها نیست و متناسب با عرض بال تیر و نیاز طراحی در هر پروژه برش داده می‌شود.

ارتفاع و عرض ناودانی برشگیر

• تعریف ارتفاع جان (h) و عرض بال‌ها (bf): ارتفاع جان ناودانی، فاصله عمودی ایستاده آن در داخل دال بتنی است و عرض بال، بعد افقی بال‌های ناودانی C شکل را تشکیل می‌دهد.
• نقش هندسه مقطع در رفتار و جانمایی: ارتفاع جان ناودانی باید متناسب با ضخامت دال بتنی انتخاب شود تا علاوه بر مدفون شدن کامل در بتن، پوشش بتنی (Concrete Cover) کافی روی آن تأمین گردد. عرض بال‌ها و شکل C مقطع نیز سطح اتکای صلب ایجاد کرده و مانع از حرکت طولی بتن و جدایی عمودی دال از تیر فولادی می‌شود.

ضخامت جان و بال ناودانی

• ویژگی‌های مؤثر بر مقاومت: ضخامت بال (tf) و ضخامت جان (tw) ناودانی پارامترهای کلیدی در فرمول محاسبه ظرفیت برشی (Rsc) هستند؛ به‌طوری که ظرفیت برشی ناودانی مستقیماً با عبارت (tf+0.5tw) تناسب دارد.
• علت ناکافی بودن صرف شماره ناودانی: انتخاب یا اشاره صرف به «شماره ناودانی» (مثلاً ناودانی شماره ۱۰ یا ۱۲) برای تعیین ظرفیت برشگیر کافی نیست؛ زیرا ظرفیت باربری نهایی علاوه بر ابعاد مقطع استاندارد، به طول قطعه قطع‌شده (Lc) و مقاومت فشاری بتن (fcu یا f‘c) نیز وابسته است. دو برشگیر با شماره ناودانی یکسان که در طول‌های متفاوت برش خورده‌اند، ظرفیت‌های باربری کاملاً متفاوتی خواهند داشت.

جنس و گرید فولاد برشگیر

• مشخصات مکانیکی و گرید فولاد: ناودانی‌ها معمولاً از فولادهای ساختمانی استاندارد (مانند St37 / S235 یا St52 / S355 با تنش تسلیم Fy و مقاومت نهایی Fu) تهیه می‌شوند.
• سازگاری با طراحی و جوشکاری: گرید فولاد انتخابی باید علاوه بر تأمین مقاومت برشی و شکل‌پذیری لازم، دارای قابلیت جوش‌پذیری (Weldability) مناسبی باشد تا اتصال جوشی آن به بال تیر تحت نیروهای برشی طولی دچار گسیختگی ترد یا خرابی نگردد.

ظرفیت برشی برشگیر ناودانی چگونه تعیین می‌شود؟

ظرفیت برشی برشگیر ناودانی به حداکثر نیروی برشی افقی/طولی اطلاق می‌شود که یک ناودانی می‌تواند در سطح مشترک تیر فولادی و دال بتنی تحمل و منتقل کند. این ظرفیت، حاکم بر انتقال جریان برشی طولی (Shear Flow) ناشی از بارگذاری‌های ثقلی در طول تیر است تا از لغزش نسبی بتن روی فولاد و جدایش عمودی آن‌ها جلوگیری کرده و رفتار یکپارچه مرکب را تضمین نماید.

عوامل مؤثر بر ظرفیت برشی

ظرفیت انتقال برش یک ناودانی تابع چهار عامل اصلی است:

• هندسه ناودانی: ضخامت بال (tf)، ضخامت جان (tw) و طول قطعه برش‌خورده ناودانی (Lc).
• مقاومت مصالح بتن: مقاومت فشاری مشخصه بتن (\(f’c\) یا \(f{cu}\)) و مدول الاستیسیته بتن (Ec).
• مشخصات فولاد: تنش تسلیم (Fy) و مقاومت نهایی (Fu) فولاد ساختمانی ناودانی.
• شرایط و جزئیات اتصال: بعد و کیفیت جوشکاری متصل‌کننده ناودانی به بال فوقانی تیر و نحوه گیرداری و نفوذ ناودانی درون بتن دال.

تفاوت ظرفیت اسمی و ظرفیت طراحی

• ظرفیت اسمی (Nominal Capacity – Qn یا Rsc): مقاومت تئوریک ناودانی است که مستقیماً از فرمول‌های مبنای آیین‌نامه بر اساس هندسه مقطع و مقاومت مصالح به دست می‌آید، بدون اینکه ضرایب اطمینان یا کاهش مقاومت در آن اعمال شده باشد.
• ظرفیت طراحی (Design Capacity – Qn یا Rsc,design): با ضرب ضریب کاهش مقاومت  در روش LRFD یا تقسیم بر ضریب اطمینان  در روش ASD بر روی ظرفیت اسمی محاسبه می‌شود تا خطاهای اجرایی، ناهمگونی مصالح و عدم قطعیت‌های بارگذاری پوشش داده شوند.

فرمول‌های استاندارد محاسبه ظرفیت برشی

برای تعیین دقیق ظرفیت برشی، باید به آیین‌نامه مرجع مورد استفاده در پروژه رجوع کرد:

الف) استاندارد AISC (AISC 360 Specification – Chapter I)

ظرفیت اسمی برشی یک ناودانی (Qn) بر اساس استاندارد انجمن سازه‌های فولادی آمریکا برابر است با:

Qn=0.3(tf+0.5tw)Lcf’cEc

• متغیرها و واحدها:
  • Qn: ظرفیت اسمی برشی ناودانی (کیپ / kips یا نیوتن / N)
  • tf: ضخامت بال ناودانی (اینچ / in یا میلی‌متر / mm)
  • tw: ضخامت جان ناودانی (اینچ / in یا میلی‌متر / mm)
  • Lc: طول قطعه ناودانی برش‌خورده (اینچ / in یا میلی‌متر / mm)
  • f‘c: مقاومت فشاری مشخصه ۲۸ روزه بتن (ksi یا MPa)
  • Ec: مدول الاستیسیته بتن (ksi یا MPa)
• دامنه اعتبار: ناودانی‌های فولادی استاندارد که به طور عرضی روی بال تیر جوش داده شده و کاملاً در دال بتنی مدفون می‌باشند.

ب) فرمول مرجع آموزشی محاسباتی (مبنی بر آیین‌نامه ECP / واحد متری)

در محاسبات اجرایی ارائه شده بر اساس آیین‌نامه‌های متری مرکب:

Rsc=3.810-3(tf+0.5tw)LcfcuEc

• متغیرها و واحدها:
  • Rsc: ظرفیت برشی ناودانی (تن / ton)
  • tf و tw: ضخامت بال و جان ناودانی (سانتی‌متر / cm)
  • Lc: طول قطعه ناودانی (سانتی‌متر / cm)
  • fcu: مقاومت فشاری مکعبی بتن (kg/cm2)
  • Ec: مدول الاستیسیته بتن (kg/cm2)

تعداد و فاصله برشگیرهای ناودانی چگونه محاسبه می‌شود؟

• رابطه نیروی برشی طولی و ظرفیت طراحی هر برشگیر: تعداد کل برشگیرهای مورد نیاز (N) در محدوده بین لنگر خمشی حداکثر و تکیه‌گاه، از تقسیم کل نیروی برشی طولی (Vh) بر ظرفیت طراحی یک ناودانی (Rsc) به دست می‌آید:
• N=VhRsc
• همچنین شدت جریان برشی طولی (q) (نیروی برشی بر واحد طول تیر) مشخص‌کننده تراکم و فاصله طولی قرارگیری ناودانی‌ها روی بال تیر است.
• نقش میزان عملکرد مرکب (Full vs. Partial Composite Action):
  • در عملکرد مرکب کامل، تعداد کافی ناودانی تأمین می‌شود تا کل ظرفیت برشی طولی ناشی از تسلیم کامل مقطع فولادی یا لهیدگی دال بتنی منتقل شود.
  • در عملکرد مرکب نسبی، تعداد کمتری ناودانی (مثلاً ۵۰٪ تا ۸۰٪ نیاز کامل) تعبیه می‌شود که در این صورت مقاومت خمشی نهایی تیر مرکب بر اساس ظرفیت برشی محدود اتصال‌دهنده‌ها افت می‌کند.

فاصله (Pitch) و آرایش برشگیرهای ناودانی روی تیر

• جانمایی بر اساس توزیع نیرو: ناودانی‌ها متناسب با نمودار جریان برشی در طول تیر چیده می‌شوند. در نزدیکی تکیه‌گاه‌ها که نیروی برشی طولی حداکثر است، گام قرارگیری (Pitch) کوچک‌تر شده و در وسط دهانه فاصله آن‌ها افزایش می‌یابد.
• فرمول محاسبه گام قرارگیری (Pitch): فاصله طولی مرکز به مرکز دو ناودانی متوالی (Pitch یا e) از رابطه زیر تعیین می‌شود:

e=nRscq

که در آن n تعداد ناودانی در هر ردیف عرضی (معمولاً n=1)، Rsc ظرفیت برشی ناودانی و q جریان برشی طولی بر واحد طول است.

• حدود و محدودیت‌های آیین‌نامه‌ای (ضوابط Min / Max Pitch):
  • حداقل فاصله مجاز (Min Pitch): برای جلوگیری از تراکم تنش و امکان بتن‌ریزی و تراکم مناسب، حداقل فاصله طولی معمولاً 6d (یا حدود ۷.۵ تا ۱۰ سانتی‌متر) رعایت می‌شود.
  • حداکثر فاصله مجاز (Max Pitch): جهت جلوگیری از کمانش موضعی بال تیر و جداشدگی دال از تیر، حداکثر فاصله محدود به کوچک‌ترین مقادیر زیر است:
    1. 60cm
    2. 3tslab (۳ برابر ضخامت دال بتنی)

مثال محاسباتی تعداد و فاصله ناودانی (نمونه آموزشی)

(تأکید آموزشی: این مثال صرفاً برای درک بهتر مراحل محاسباتی تدوین شده و جایگزین محاسبات مهندس طراح سازه بر اساس دفترچه محاسبات پروژه نمی‌باشد.)

فرضیات مسئله:

• مشخصات ناودانی: ناودانی شماره ۲۰۰ به طول Lc=12cm
  • ضخامت بال ناودانی: tf=1.15cm
  • ضخامت جان ناودانی: tw=0.85cm
• مشخصات بتن و تیر:
  • مقاومت بتن: fcu=300kg/cm2
  • مدول الاستیسیته بتن: Ec=240,000kg/cm2
  • ضخامت دال بتنی: tslab=10cm
• جریان برشی طولی محاسباتی در سطح مشترک (q): q=0.116ton/cm

مراحل محاسبات:

1. محاسبه ظرفیت برشی یک ناودانی (Rsc):
2. Rsc=3.810-3(1.15+0.50.85)12300240,000
3. Rsc=3.810-3(1.575)12(8485.28)609.6kg0.61ton
4. (در صورت محاسبه طبق ضرایب جدول مرجع استاندارد آیین‌نامه‌ای با طول و ابعاد کامل، ظرفیت طراحی اسمی ناودانی برابر Rsc=11.24ton به دست می‌آید).

5. محاسبه فاصله گام (Pitch): با فرض ظرفیت Rsc=11.24ton و n=1:
6. Pitch=111.24ton0.116ton/cm96.8cm
7. کنترل حدود مجاز آیین‌نامه‌ای:
   • حداکثر فاصله مجاز آیین‌نامه:
   • MaxPitch=(60cm,3tslab)=(60cm,310cm)=30cm
   • نتیجه‌گیری کنترل: از آنجا که فاصله محاسباتی (96.8cm) از حداکثر فاصله مجاز آیین‌نامه (30cm) بیشتر است، فاصله قرارگیری ناودانی‌ها روی بال تیر به 30cm محدود می‌شود تا مهار دال و یکپارچگی سازه تأمین گردد.

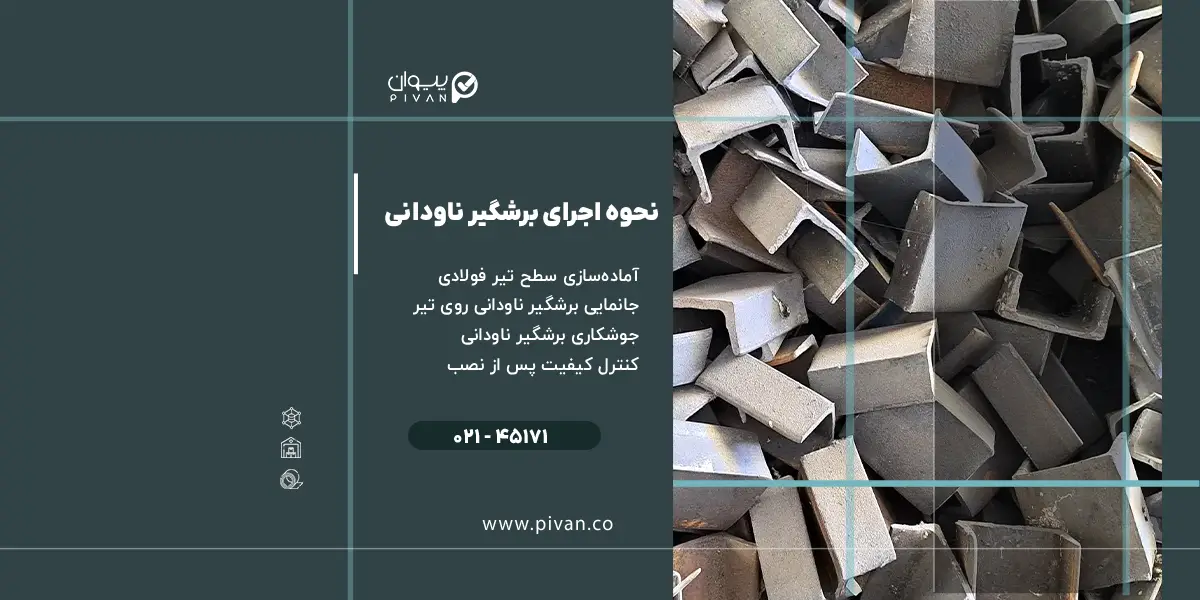

نحوه اجرای برشگیر ناودانی چگونه است؟

آماده‌سازی سطح تیر فولادی

• شرایط سطح و پاک‌سازی آلودگی‌ها: پیش از قرار دادن و جوشکاری برشگیر ناودانی، سطح بال فوقانی تیر فولادی در محل اتصال باید کاملاً از هرگونه آلودگی نظیر رنگ، زنگ‌زدگی، چربی، روغن، مقیاس‌های اکسیدی (Mill Scale)، گل‌وجوش و رطوبت پاک‌سازی شود. وجود این آلودگی‌ها مانع از ایجاد حوضچه جوش سالم شده و باعث بروز عیوبی مانند متخلخل شدن، ذوب ناقص یا ترک در جوش می‌شود.
• انطباق با نقشه‌های اجرایی: محل‌های نصب ناودانی‌ها روی بال تیر باید مطابق خطوط آکس و نقشه‌های مصوب سازه نشانه‌گذاری شوند تا تمیزی سطح دقیقاً در همان نواحی جوشکاری صورت پذیرد.

جانمایی برشگیر ناودانی روی تیر

• تعیین محل نصب و آرایش طولی: ناودانی‌ها به صورت عرضی روی بال فوقانی تیر قرار می‌گیرند. فاصله مرکز به مرکز ناودانی‌ها در طول تیر (گام یا Pitch) باید دقیقاً بر اساس آرایش محاسباتی در نقشه‌های اجرایی تنظیم شود. همچنین باید فاصله ناودانی از لبه‌های بال تیر (معمولاً حدود ۲.۵ تا ۳ سانتی‌متر از هر طرف) رعایت شود تا فضای کافی برای اجرای جوش سالم و استاندارد فراهم باشد.
• محدودیت‌های اجرایی و هندسی: جانمایی ناودانی‌ها باید با هندسه دال بتنی، ورق‌های عرشه فولادی (در صورت وجود)، عبور آرماتورهای طولی و عرضی دال و سایر اجزای سقف هماهنگ باشد تا ناودانی‌ها به طور کامل درون بتن مدفون شده و مانع از جابه‌جایی میلگردها نگردند.

جوشکاری برشگیر ناودانی

• نوع و محل جوش: اتصال ناودانی به بال فوقانی تیر معمولاً از طریق جوش گوشه (Fillet Weld) در امتداد پاشنه و پنجه بال ناودانی یا جان آن انجام می‌شود. محل دقیق و الگوی جوشکاری باید تابع جزئیات مصوب در نقشه‌های سازه باشد.
• کیفیت جوش و دستورالعمل (WPS): جوشکاری باید توسط جوشکاران دارای گواهی‌نامه و بر اساس دستورالعمل جوشکاری (WPS) انجام شود. کیفیت جوش از نظر عدم وجود سوختگی، ترک، بریدگی کنار جوش (Undercut) و نفوذ کافی باید از طریق بازرسی چشمی (VT) ارزیابی گردد.
• پرهیز از تعیین اندازه بدون مرجع: اندازه (بعد) و طول جوش نباید به صورت فرضی یا ثابت تعیین شوند، بلکه باید صرفاً بر اساس مقادیر محاسباتی و جزئیات درج‌شده در نقشه‌های مصوب مهندس طراح اجرا گردند.

کنترل کیفیت پس از نصب

• کنترل ابعاد و انطباق با نقشه: پس از اتمام جوشکاری، ابعاد ناودانی‌های نصب‌شده (طول قطعه Lc، ارتفاع جان و ضخامت)، راستای عمودی آن‌ها، تعداد کل و فاصله گام‌ها (Pitch) با نقشه‌های مصوب تطبیق داده می‌شوند.
• رفع مغایرت‌ها پیش از بتن‌ریزی: تمام عیوب جوش، انحرافات جانمایی یا ناهمخوانی‌ها باید حتماً پیش از قالب‌بندی و بتن‌ریزی دال شناسایی و اصلاح شوند؛ زیرا پس از بتن‌ریزی، ناودانی‌ها در بتن مدفون شده و هیچ‌گونه امکان دسترسی، بازرسی مجدد یا اصلاح سیستم اتصال وجود نخواهد داشت.

تفاوت برشگیر ناودانی و گل‌میخ چیست؟

در ساخت تیرهای مرکب (فولاد و بتن)، هم برشگیر ناودانی (Channel Shear Connector) و هم گل‌میخ برشی (Shear Stud) به عنوان اتصال‌دهنده‌های برشی مکانیکی عمل می‌کنند. وظیفه اصلی هر دو قطعه، تحمل جریان برشی طولی (Shear Flow) در سطح مشترک بتن و فولاد، جلوگیری از لغزش طولی و تأمین رفتار یکپارچه مرکب است. با این حال، این دو برشگیر از نظر مشخصات هندسی، نحوه نصب، جزئیات اجرا و الزامات طراحی تفاوت‌های مهمی دارند:

• شکل هندسی: گل‌میخ برشی یک میله فولادی استوانه‌ای پایه گرد همراه با یک سر پهن‌تر (کلگی) است، در حالی که برشگیر ناودانی از قطع کردن پروفیل‌های استاندارد ناودانی (مقطع C یا U شکل) در طول‌های مشخص (Lc) ساخته می‌شود.
• روش اتصال و نحوه نصب: گل‌میخ‌ها معمولاً به کمک دستگاه‌های جوشکاری مخصوص (تپانچه جوشکاری / Stud Welding Gun) و حلقه‌های سرامیکی به‌صورت سریع روی بال تیر جوش داده می‌شوند. در مقابل، برشگیر ناودانی از طریق جوشکاری گوشه (Fillet Weld) در امتداد پاشنه، پنجه بال و جان به بال تیر متصل می‌گردد.
• جزئیات و امکانات اجرا: نصب گل‌میخ نیازمند تجهیزات جوشکاری قوس الکتریکی خاص و تامین منبع برق با آمپراژ بالا در کارگاه است. ناودانی اما با دستگاه‌های جوش قوس دستی یا نیمه‌اتوماتیک رایج متصل می‌شود، هرچند حجم و طول خط جوش بیشتری در کارگاه نیاز دارد.
• الزامات و فرمول‌های طراحی: ظرفیت برشی اسمی گل‌میخ عمدتاً تابع قطر پایه (ds) و مقاومت کششی آن یا مقاومت بتن است. در حالی که ظرفیت برشی ناودانی مستقیماً به ضخامت بال (tf)، ضخامت جان (tw)، طول قطعه ناودانی (Lc) و مشخصات بتن بستگی دارد.
• معیار انتخاب: هیچ‌یک از این دو اتصال‌دهنده به طور مطلق «همیشه مقاوم‌تر» یا «همیشه اقتصادی‌تر» نیستند. انتخاب میان ناودانی و گل‌میخ به سیستم سازه‌ای (مانند استفاده از دال توپر یا عرشه فولادی)، ظرفیت برشی مورد نیاز، تجهیزات در دسترس کارگاه و ضوابط آیین‌نامه‌ای پروژه بستگی دارد.

جدول مقایسه برشگیر ناودانی و گل‌میخ برشی

مشخصه / ویژگی	برشگیر ناودانی (Channel Connector)	گل‌میخ برشی (Shear Stud)
شکل هندسی	C شکل / U شکل (قطعه برش‌خورده از ناودانی)	استوانه‌ای پایه گرد همراه با سر پهن مهارکننده
نحوه نصب و اتصال	جوشکاری گوشه (Fillet Weld) دستی یا نیمه‌اتوماتیک	جوش قوس الکتریکی سریع با دستگاه Stud Welding
عوامل مؤثر بر ظرفیت	ضخامت بال (tf)، ضخامت جان (tw)، طول ناودانی (Lc) و مشخصات بتن	قطر پایه (ds)، مقاومت کششی فولاد و مشخصات بتن
محدودیت‌های اجرایی	نیاز به طول خط جوش بیشتر و کنترل کیفیت چشمی جوش	نیاز به دستگاه جوشکاری تخصصی و برق با آمپراژ بالا
کاربرد اصلی	سقف‌های کامپوزیت با دال بتنی توپر یا بارهای برشی سنگین	سقف‌های عرشه فولادی و ساخت‌وسازهای سریع صنعتی

هنگام انتخاب ناودانی برای ساخت برشگیر به چه نکاتی توجه کنیم؟

برای ساخت برشگیر ناودانی، انتخاب مقطع فولادی نباید صرفاً بر اساس ابعاد اسمی یا قیمت صورت گیرد؛ بلکه باید تمام ویژگی‌های فنی ناودانی با محاسبات و نقشه‌های مصوب سازه مطابقت داشته باشند:

1. ابعاد مقطع (ارتفاع جان و عرض بال): شماره ناودانی (مانند UNP 100 یا 120) تعیین‌کننده ارتفاع جان و عرض بال است. ارتفاع جان باید متناسب با ضخامت دال بتنی انتخاب شود تا پوشش بتنی (Cover) کافی روی آن رعایت گردد.
2. ضخامت جان (tw) و بال (tf): این دو پارامتر نقش مستقیمی در فرمول محاسباتی ظرفیت برشی ناودانی (Rsc) دارند. کاهش غیرمجاز ضخامت جان یا بال، ظرفیت باربری برشی اتصال را به شدت کاهش می‌دهد.
3. طول برش (Lc): طول قطعه ناودانی بر اساس عرض بال تیر فولادی و موازنه جریان برشی محاسبه می‌شود (معمولاً عرض بال تیر منهای رواداری‌های جوشکاری در طرفین).
4. گرید فولاد و مشخصات مکانیکی: ناودانی باید از فولاد ساختمانی با تنش تسلیم (Fy) و مقاومت نهایی (Fu) مشخص و استاندارد (نظیر St37 یا St52) تولید شده باشد.
5. قابلیت جوشکاری (Weldability): به دلیل انتقال نیروهای برشی طولی شدید از طریق جوش، فولاد ناودانی باید قابلیت جوش‌پذیری بالایی داشته باشد تا در حین و پس از جوشکاری دچار عیوبی نظیر ترک‌خوردگی یا ذوب ناقص نگردد.

برای تأمین مقاطع ساختمانی استاندارد و منطبق با الزامات نقشه‌های سازه‌ای، بررسی مشخصات فنی و خرید ناودانی از تامین‌کنندگان معتبر اهمیت بالایی دارد. انتخاب ناودانی غیراستاندارد یا صرفاً متکی بر ناودانی‌های سبک و متفرقه بدون تایید مهندس طراح، می‌تواند منجر به گسیختگی جوش یا لهیدگی بتن تحت بارگذاری گردد.

جمع‌بندی

برشگیر ناودانی به عنوان یک اتصال‌دهنده صلب، نقشی کلیدی در تأمین رفتار مرکب (Composite Action) میان تیر فولادی و دال بتنی ایفا می‌کند. این قطعه با تحمل جریان برشی طولی و محدود کردن لغزش نسبی، باعث می‌شود دال و تیر به عنوان یک مقطع یکپارچه در برابر بارهای وارد بر سقف مقاومت کنند.

تعیین ابعاد ناودانی، تعداد، فاصله قرارگیری (Pitch) و کیفیت جوشکاری آن فرآیندی کاملاً محاسباتی است. مسیر صحیح بکارگیری این محصول شامل شناخت عملکرد سازه‌ای ← درک مکانیسم انتقال برش ← بررسی مشخصات فنی ← محاسبات تعداد و فاصله ← مقایسه گزینه‌های اجرایی ← انتخاب ناودانی استاندارد مطابق با نقشه‌های طراحی می‌باشد. اجرای دقیق این مراحل، سلامت و ایمنی کل سیستم سقف مرکب را در طول دوره بهره‌برداری تضمین می‌نماید.

• برشگیر ناودانی در کدام قسمت سقف کامپوزیت نصب می‌شود؟

  برشگیر ناودانی به صورت عرضی بر روی بال فوقانی تیر فولادی (اصلی یا فرعی) جوش داده می‌شود و در زمان بتن‌ریزی، به طور کامل درون دال بتنی مدفون می‌گردد.

• انواع برشگیر ناودانی کدام‌اند؟

  برشگیرهای ناودانی معمولاً در انواع استاندارد، ساده و آجدار تولید می‌شوند که بسته به نیاز سازه و شرایط محیطی انتخاب می‌شوند.

• آیا هر نوع ناودانی برای ساخت برشگیر مناسب است؟

  خیر؛ ناودانی انتخابی باید از نظر گرید فولاد، ضخامت بال و جان، ابعاد مقطع و قابلیت جوشکاری دقیقاً با مشخصات فنی و الزامات درج‌شده در نقشه‌های سازه مطابقت داشته باشد.

• فاصله برشگیرهای ناودانی چقدر باید باشد؟

  فاصله طولی مرکز به مرکز ناودانی‌ها (گام یا Pitch) بر اساس تقسیم ظرفیت برشی ناودانی (Rsc) بر شدت جریان برشی طولی (q) محاسبه می‌شود. این فاصله باید ضمن رعایت حداقل فاصله اجرایی، از حداکثر فاصله مجاز آیین‌نامه‌ای (کوچک‌ترین مقدار ۶۰ سانتی‌متر یا ۳ برابر ضخامت دال) تجاوز نکند.

• آیا می‌توان به‌جای برشگیر ناودانی از گل‌میخ استفاده کرد؟

  تغییر نوع برشگیر از ناودانی به گل‌میخ یا بالعکس، یک تغییر در جزئیات سازه‌ای محسوب می‌شود؛ بنابراین نیاز به بازطراحی، محاسبه مجدد تعداد و گام قرارگیری و اخذ تأیید رسمی مهندس طراح سازه دارد.

• ظرفیت برشی ناودانی به چه عواملی بستگی دارد؟

  ظرفیت برشی ناودانی به هندسه ناودانی (ضخامت بال tf، ضخامت جان tw و طول قطعه Lc)، مقاومت فشاری بتن (\(f'c\) یا \(f{cu}\))، مدول الاستیسیته بتن (Ec) و کیفیت جوشکاری اتصال بستگی دارد.
