تیرآهن هاش چیست؟ معرفی انواع، مشخصات و کاربردهای تیرآهن H

تیرآهن هاش (H Beam) نوعی مقطع فولادی با بال‌های پهن و موازی است که سطح مقطع آن به حرف H انگلیسی شباهت دارد. این محصول در بازار آهن ایران با نام‌های تیرآهن H، تیرآهن بال‌پهن و IPB نیز شناخته می‌شود و در ساخت ستون‌ها، قاب‌های فلزی، سازه‌های صنعتی و برخی پروژه‌های زیرساختی کاربرد دارد.

مهم‌ترین تفاوت تیرآهن هاش با تیرآهن‌های معمولی IPE، عرض بیشتر بال‌ها نسبت به ارتفاع مقطع است. هاش در سه گروه اصلی سبک (HEA)، سنگین (HEB) و فوق‌سنگین (HEM) عرضه می‌شود که از نظر ابعاد، ضخامت و وزن با یکدیگر تفاوت دارند.

در ادامه، انواع تیرآهن هاش، مشخصات فنی، کاربردها، مزایا و معایب، استانداردها و مراحل تولید آن را بررسی می‌کنیم.

فهرست

تیرآهن هاش چیست؟

تیرآهن هاش یا تیرآهن بال‌پهن، مقطعی فولادی است که از یک جان عمودی و دو بال افقی تشکیل می‌شود. در این نوع تیرآهن، بال‌ها نسبت به مقاطع IPE پهن‌تر هستند و در بسیاری از سایزهای متداول، عرض بال و ارتفاع مقطع به یکدیگر نزدیک‌اند.

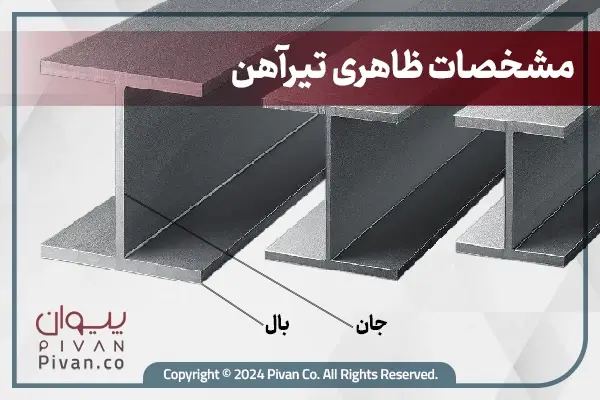

جان، بخش میانی مقطع است که در تحمل نیروهای برشی نقش مهمی دارد. بال‌ها نیز بخش قابل‌توجهی از مقاومت خمشی مقطع را تأمین می‌کنند.

شکل هندسی تیرآهن هاش باعث شده است که این محصول در ساخت برخی اعضای باربر، به‌ویژه ستون‌های فولادی، مورد استفاده قرار گیرد.

بااین‌حال، ظرفیت باربری هاش تنها به شکل ظاهری آن بستگی ندارد؛ ابعاد، ضخامت جان و بال، گرید فولاد، طول عضو و شرایط مهاربندی نیز بر عملکرد سازه‌ای آن تأثیر دارند.

انواع تیرآهن هاش

تیرآهن‌های هاش از نظر مشخصات ابعادی و وزن به سه گروه اصلی سبک، سنگین و فوق‌سنگین تقسیم می‌شوند.

تفاوت این گروه‌ها عمدتاً به ابعاد مقطع، ضخامت جان و بال و وزن واحد طول مربوط است.

تیرآهن هاش سبک (HEA)

تیرآهن هاش سبک یا HEA یکی از انواع تیرآهن بال‌پهن است که در مقایسه با مقاطع متناظر HEB و HEM معمولاً وزن کمتری دارد.

این تفاوت وزن به مشخصات هندسی مقطع، از جمله ضخامت جان و بال، مربوط می‌شود.

هاش سبک در برخی ساختمان‌های مسکونی، تجاری و سازه‌های صنعتی کاربرد دارد. انتخاب این مقطع زمانی مناسب است که ظرفیت باربری آن پاسخگوی نیازهای طراحی باشد.

وزن کمتر HEA در مقایسه با مقاطع سنگین‌تر هم‌رده، می‌تواند بر مقدار فولاد مصرفی و هزینه تأمین مصالح تأثیر بگذارد؛ اما به‌تنهایی نشان‌دهنده مناسب‌بودن آن برای یک پروژه نیست.

تیرآهن هاش سنگین (HEB)

تیرآهن هاش سنگین یا HEB در مقایسه با HEA هم‌رده، معمولاً جان و بال ضخیم‌تر و وزن بیشتری دارد.

این ویژگی‌ها بر مشخصات هندسی و ظرفیت باربری مقطع تأثیر می‌گذارند و استفاده از آن را در برخی اعضای سازه‌ای با بارگذاری بیشتر امکان‌پذیر می‌کنند.

هاش HEB در ساخت ستون‌ها، قاب‌های فولادی، سازه‌های صنعتی و برخی پروژه‌های زیرساختی مورد استفاده قرار می‌گیرد.

بااین‌حال، انتخاب هاش سنگین باید بر اساس محاسبات سازه‌ای انجام شود؛ زیرا استفاده از مقطع سنگین‌تر همیشه به معنای طراحی مناسب‌تر یا اقتصادی‌تر نیست.

تیرآهن هاش فوق‌سنگین (HEM)

تیرآهن هاش فوق‌سنگین یا HEM از مقاطع بال‌پهن با وزن و ضخامت بیشتر در مقایسه با گروه‌های متناظر HEA و HEB است.

این محصول در پروژه‌هایی کاربرد دارد که به مشخصات مقطعی بالاتر نیاز دارند؛ از جمله برخی سازه‌های صنعتی بزرگ و اعضای باربر با شرایط بارگذاری ویژه.

به دلیل وزن و ابعاد بیشتر، حمل‌ونقل، نصب و اجرای اتصالات این مقاطع ممکن است به تجهیزات و برنامه‌ریزی خاصی نیاز داشته باشد.

استفاده از HEM نیز باید متناسب با نیاز واقعی پروژه و محاسبات مهندسی باشد.

جدول مقایسه تیرآهن هاش سبک، سنگین و فوق‌سنگین

ویژگی هاش سبک HEA هاش سنگین HEB هاش فوق‌سنگین HEM
وزن در مقاطع متناظر کمتر بیشتر از HEA معمولاً بیشتر از HEB
ضخامت جان و بال کمتر بیشتر معمولاً بیشتر
کاربرد اعضای سازه‌ای متناسب با ظرفیت مقطع ستون‌ها و اعضای باربر اعضای باربر با نیاز مقطعی بالاتر
هزینه تأمین در طول یکسان و شرایط مشابه معمولاً کمتر معمولاً بیشتر معمولاً بیشتر
معیار انتخاب محاسبات طراحی محاسبات طراحی محاسبات طراحی

نکته: برای مقایسه دقیق وزن و ابعاد این سه گروه، باید سایز مشخصی انتخاب و اطلاعات آن از جدول اشتال یا مشخصات تولیدکننده بررسی شود.

تفاوت تیرآهن هاش و تیرآهن IPE چیست؟

تفاوت اصلی تیرآهن هاش و IPE در شکل هندسی مقطع، به‌ویژه نسبت عرض بال به ارتفاع آن است.

در تیرآهن IPE، بال‌ها معمولاً باریک‌تر از ارتفاع مقطع هستند؛ درحالی‌که تیرآهن هاش دارای بال‌های پهن‌تری است.

این تفاوت هندسی بر مشخصات مقطع و رفتار آن تحت بارگذاری تأثیر می‌گذارد.

ویژگی تیرآهن هاش تیرآهن IPE
شکل مقطع شبیه حرف H شبیه حرف I
عرض بال نسبتاً پهن نسبتاً باریک‌تر
ضخامت بال موازی و وابسته به سری مقطع موازی
انواع شناخته‌شده HEA، HEB و HEM سری IPE
کاربرد رایج ستون‌ها و برخی تیرها و قاب‌های سازه‌ای تیرها و اعضای مختلف سازه‌ای
وزن وابسته به سایز و سری وابسته به سایز

نمی‌توان بدون مشخص‌کردن سایز، طول، شرایط بارگذاری و نوع مهاربندی گفت که یکی از این دو مقطع در تمام شرایط مقاومت بیشتری دارد.

انتخاب میان هاش و IPE باید با توجه به مشخصات فنی و محاسبات طراحی انجام شود.

مشخصات فنی و استانداردهای تیرآهن هاش

مشخصات فنی تیرآهن هاش شامل ابعاد مقطع، وزن واحد طول و ویژگی‌های مکانیکی فولاد مورد استفاده در تولید آن است.

مهم‌ترین مشخصات ابعادی عبارت‌اند از:

  • ارتفاع مقطع: فاصله بین سطوح بیرونی دو بال

  • عرض بال: پهنای بخش افقی مقطع

  • ضخامت جان: ضخامت بخش عمودی و میانی

  • ضخامت بال: ضخامت بخش‌های افقی

  • وزن واحد طول: وزن هر متر از تیرآهن

  • طول شاخه: طول محصول عرضه‌شده

تیرآهن‌های بال‌پهن بر اساس استانداردهای ابعادی مشخص تولید می‌شوند. در بازار، نام‌گذاری‌هایی مانند HEA، HEB و HEM برای شناسایی سری‌های مختلف این مقاطع به کار می‌روند.

استانداردهای اروپایی مرتبط با ابعاد و تلرانس مقاطع فولادی، از جمله EN 10365 و EN 10034، در بررسی مشخصات این محصولات کاربرد دارند.

همچنین، برای انتخاب مقطع مناسب می‌توان از جدول اشتال تیرآهن هاش استفاده کرد.

این جدول اطلاعاتی مانند ارتفاع، عرض بال، ضخامت جان و بال، وزن و برخی مشخصات هندسی مقاطع را ارائه می‌دهد.

وزن تیرآهن هاش چگونه مشخص می‌شود؟

وزن تیرآهن هاش به سایز، نوع مقطع و طول شاخه بستگی دارد.

برای محاسبه وزن یک شاخه می‌توان از رابطه زیر استفاده کرد:

وزن شاخه (کیلوگرم) = وزن هر متر تیرآهن (کیلوگرم بر متر) × طول شاخه (متر)

برای مثال، اگر وزن واحد طول یک مقطع طبق جدول مشخصات برابر با ۴۰ کیلوگرم بر متر باشد، وزن شاخه ۱۲ متری آن برابر با ۴۸۰ کیلوگرم خواهد بود.

این مثال صرفاً نحوه محاسبه را نشان می‌دهد و به سایز مشخصی از تیرآهن هاش اشاره ندارد.

برای مشاهده وزن سایزهای مختلف، می‌توانید به «جدول وزن هاش» مراجعه کنید.

مزایای استفاده از تیرآهن هاش

تیرآهن هاش به دلیل شکل هندسی و تنوع مقاطع، در پروژه‌های مختلف ساختمانی و صنعتی کاربرد دارد.

مهم‌ترین مزایای آن عبارت‌اند از:

ظرفیت باربری متناسب با کاربردهای سازه‌ای

تیرآهن هاش در صورت انتخاب صحیح سایز، گرید و شرایط اتصال، می‌تواند در ساخت اعضای باربر مانند ستون‌ها و تیرها استفاده شود.

ظرفیت تحمل بار به مشخصات مقطع و شرایط طراحی وابسته است.

تنوع ابعاد و وزن

وجود سری‌های HEA، HEB و HEM امکان بررسی مقاطع مختلف را برای نیازهای متفاوت سازه‌ای فراهم می‌کند.

این تنوع به طراح کمک می‌کند تا مقطع را با توجه به ظرفیت موردنیاز و مقدار فولاد مصرفی انتخاب کند.

قابلیت استفاده در اتصالات فولادی

تیرآهن‌های هاش را می‌توان مطابق نقشه‌های اجرایی با اتصالات جوشی یا پیچ‌ومهره‌ای به سایر اعضای سازه متصل کرد.

نوع اتصال باید متناسب با شرایط بارگذاری و الزامات طراحی تعیین شود.

کاربرد در پروژه‌های مختلف

از تیرآهن هاش در ساختمان‌ها، سازه‌های صنعتی، برخی پل‌ها و پروژه‌های زیرساختی استفاده می‌شود.

این تنوع کاربرد به مشخصات مقطع و امکان استفاده از آن در اعضای مختلف سازه مربوط است.

معایب تیرآهن هاش

در کنار مزایا، استفاده از تیرآهن هاش محدودیت‌هایی نیز دارد که باید پیش از انتخاب بررسی شوند.

وزن و ابعاد مقطع

برخی مقاطع هاش، به‌ویژه انواع سنگین و فوق‌سنگین، وزن و ابعاد قابل‌توجهی دارند.

این موضوع ممکن است حمل‌ونقل، جابه‌جایی و نصب آن‌ها را دشوارتر کند.

هزینه تأمین و اجرا

هزینه خرید تیرآهن هاش به وزن، سایز، نوع مقطع و قیمت روز فولاد بستگی دارد.

در بعضی پروژه‌ها، استفاده از مقاطع سنگین‌تر می‌تواند هزینه مصالح، حمل‌ونقل و نصب را افزایش دهد.

نیاز به حفاظت در برابر خوردگی

تیرآهن هاش فولادی به‌صورت ذاتی در برابر زنگ‌زدگی مقاوم نیست.

در محیط‌های مرطوب یا خورنده، ممکن است استفاده از پوشش‌های محافظ مانند رنگ‌های صنعتی یا سایر روش‌های حفاظت از خوردگی ضروری باشد.

بنابراین، دوام این مقطع به شرایط محیطی، نوع فولاد و اقدامات حفاظتی بستگی دارد.

کاربرد تیرآهن هاش

تیرآهن هاش در ساخت اعضای مختلف سازه‌های فلزی کاربرد دارد. انتخاب آن برای هر بخش باید بر اساس بارگذاری، ابعاد و الزامات طراحی انجام شود.

استفاده در ستون‌های ساختمان

یکی از کاربردهای تیرآهن هاش، ساخت ستون‌های فولادی است.

شکل بال‌پهن و مشخصات هندسی این مقطع باعث شده است که در برخی سیستم‌های سازه‌ای برای اعضای فشاری مورد استفاده قرار گیرد.

کاربرد در ساختمان‌های بلند

تیرآهن هاش می‌تواند در ساخت برخی اعضای باربر ساختمان‌های چندطبقه و بلند استفاده شود.

بااین‌حال، عملکرد ساختمان در برابر زلزله به طراحی کل سیستم سازه‌ای، اتصالات و جزئیات اجرایی بستگی دارد و تنها با انتخاب تیرآهن هاش تضمین نمی‌شود.

استفاده در پل‌سازی

در برخی پروژه‌های پل‌سازی، مقاطع بال‌پهن در ساخت اعضای فولادی کاربرد دارند.

نوع مقطع باید متناسب با شرایط بارگذاری، دهانه و الزامات طراحی پل انتخاب شود.

کاربرد در سازه‌های صنعتی و پالایشگاه‌ها

تیرآهن هاش در ساخت قاب‌ها، ستون‌ها و تکیه‌گاه‌های برخی تجهیزات صنعتی استفاده می‌شود.

در محیط‌های صنعتی، علاوه بر ظرفیت باربری، شرایط خوردگی و الزامات حفاظت سطحی نیز باید بررسی شوند.

استفاده در خرپاها و سازه‌های خاص

در برخی سازه‌های فلزی، از مقاطع هاش برای ساخت اعضای باربر یا اجزای سیستم سازه‌ای استفاده می‌شود.

انتخاب این مقطع به نوع سازه و محاسبات مهندسی بستگی دارد.

مراحل تولید تیرآهن هاش

تیرآهن هاش معمولاً با فرایند نورد گرم فولاد تولید می‌شود.

مراحل کلی تولید شامل تهیه فولاد، ریخته‌گری، گرم‌کردن محصول اولیه، نورد، خنک‌کاری و کنترل کیفیت است.

مرحله اول: تهیه فولاد مذاب

در ابتدای فرایند، فولاد مذاب از مسیرهای متداول فولادسازی تولید می‌شود.

بسته به فناوری کارخانه، مواد اولیه و روش تولید می‌توانند متفاوت باشند.

مرحله دوم: تصفیه و تنظیم ترکیب شیمیایی

در این مرحله، ترکیب شیمیایی فولاد متناسب با گرید موردنظر تنظیم می‌شود.

کنترل عناصر و ناخالصی‌ها برای دستیابی به مشخصات مکانیکی موردنیاز اهمیت دارد.

مرحله سوم: ریخته‌گری

فولاد مذاب به محصول نیمه‌ساخته مناسب برای نورد تبدیل می‌شود.

شکل و ابعاد محصول اولیه به تجهیزات و فرایند تولید کارخانه بستگی دارد.

مرحله چهارم: گرم‌کردن و نورد گرم

محصول نیمه‌ساخته در کوره گرم می‌شود و سپس از میان مجموعه‌ای از غلتک‌های نورد عبور می‌کند.

در این مرحله، مقطع به‌تدریج شکل می‌گیرد و جان و بال‌های تیرآهن هاش ایجاد می‌شوند.

مرحله پنجم: خنک‌کاری و برش

پس از شکل‌دهی، مقطع مطابق فرایند کارخانه خنک و به طول‌های موردنظر برش داده می‌شود.

کنترل شرایط خنک‌کاری و ابعاد محصول در کیفیت نهایی اهمیت دارد.

مرحله ششم: کنترل کیفیت

در مرحله پایانی، مشخصات ابعادی، کیفیت سطح و سایر ویژگی‌های موردنیاز محصول بررسی می‌شوند.

نوع آزمون‌ها و روش‌های کنترل کیفیت به استاندارد تولید و الزامات محصول بستگی دارد.

نکات مهم هنگام انتخاب تیرآهن هاش

برای انتخاب تیرآهن هاش مناسب باید چند عامل اصلی بررسی شود:

  • نوع کاربرد: مشخص شود مقطع برای ستون، تیر یا عضو دیگری از سازه استفاده می‌شود.

  • سایز و سری مقطع: HEA، HEB یا HEM بر اساس محاسبات انتخاب شود.

  • وزن: وزن هر متر و وزن شاخه با مشخصات محصول تطبیق داده شود.

  • گرید فولاد: خواص مکانیکی فولاد با الزامات طراحی هماهنگ باشد.

  • استاندارد تولید: ابعاد و تلرانس‌های محصول بررسی شوند.

  • شرایط محیطی: نیاز به حفاظت در برابر خوردگی مشخص شود.

  • هزینه تأمین: قیمت محصول همراه با هزینه حمل‌ونقل و اجرا ارزیابی شود.

برای بررسی هزینه تأمین، می‌توانید قیمت روز تیرآهن و انواع هاش را در صفحات محصولات پیوان مشاهده کنید.

جمع‌بندی

تیرآهن هاش نوعی تیرآهن بال‌پهن با مقطع H شکل است که در سه گروه اصلی HEA، HEB و HEM تولید می‌شود. تفاوت این گروه‌ها عمدتاً به ابعاد، ضخامت و وزن مقطع مربوط است.

هاش در ساخت ستون‌ها، قاب‌های فولادی، سازه‌های صنعتی و برخی پروژه‌های زیرساختی کاربرد دارد. بااین‌حال، انتخاب آن باید بر اساس مشخصات فنی، شرایط بارگذاری و محاسبات سازه‌ای انجام شود.

برای بررسی قیمت روز تیرآهن هاش، مقایسه محصولات و دریافت مشاوره تخصصی درباره تأمین مقاطع فولادی می‌توانید با کارشناسان پیوان تماس بگیرید.
