تیرآهن inp و جدول اشتال آن

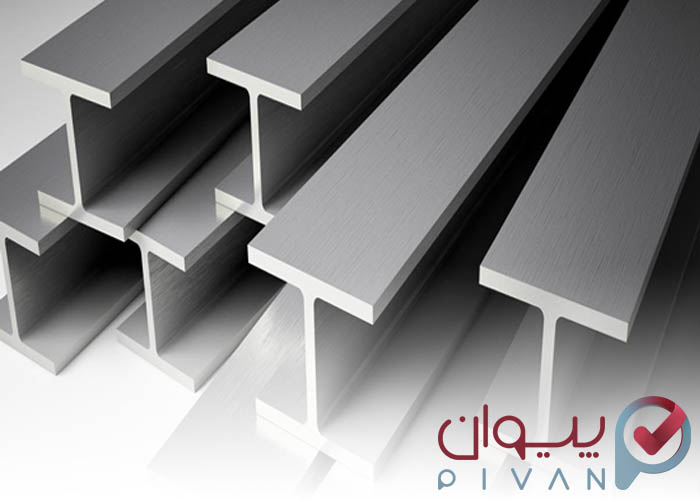

یکی از مهم‌ترین پرسش‌ها برای کسانی که وارد دنیای فلزات می‌شوند این است که تیرآهن inp چیست؟ این فلز چه تفاوتی با دیگر نمونه‌های موجود در بازار دارد. در ادامه این مقاله وب‌سایت پیوان، به شما صفر تا صد و انواع تیرآهن inp ،طول تیرآهن inp و وزن تیرآهن inp و هرآنچه ضروری است در مورد این نوع تیرآهن بدانید می‌آموزیم. ابتدا اجازه دهید از شکل ظاهر شروع کنیم. منطقاً یکی از اولین راه‌هایی که ما بر اساس آن تشخیص می‌دهیم که یک نوع فلز چه نام دارد. با چه ساختاری تولید شده است شکل ظاهری آن خواهد بود.

اما خصوصیات ظاهری در نمای اولیه تیرآهن inp  چیست؟ این فلز چیزی شبیه به I لاتین است. ضخامت بال آن‌ها نازک بوده و به‌مراتب در انتها این مقیاس ضخیم‌تر خواهد شد. البته به‌طورکلی دو استاندارد برای تولید این تیرآهن‌ها در نظر گرفته می‌شود که احتمالاً می‌توانید حدس بزنید یکی از آن‌ها چین و دیگری روسیه است. امروزه استفاده از تیرآهن در سازه‌ها درحال افزایش است. نیاز است هرفعالی که در این حوزه فعالیت دارد با استانداردهای مختلف آن آشنا شود.

کسب اطلاع بیشتر درباره قیمت روز تیرآهن پیوان میتوانید کلیک کنید.

طول تیرآهن inp

دسته‌بندی انواع تیرآهن inp چیست؟

به‌طورکلی استاندارد خاصی به جز ابعاد برای ایجاد تفاوت میان مدل‌های مختلف آن وجود ندارد. پس اگر بخواهیم در مورد انواع تیرآهن inp صحبت کنیم لازم است که اشاره‌ای داشته باشیم به ابعاد آن‌ها: این تیرآهن در مدل‌های:

  • Inp 80, inp 100, inp 120, inp 140
  • Inp 160, inp 180, inp 200, inp 220
  • Inp 240, inp 260, inp 280, inp 300
  • Inp 320, inp 340, inp 360, 400, inp 450
  • Inp 500, inp 550

در بازار یافت می‌شود. اگر قصد بررسی این متریال فلزی ازروی دفترچه و شناسنامه را دارید باید بدانید که برای هر بخش ابعادی آن یک حرف لاتین در نظر گرفته شده است. حرف h در این تیرآهن به معنای ارتفاع بال آن خواهد بود. حرف ts در واقع ضخامت جان، b مربوط به عرض بال، tg مختص ضخامت بال، A مربوط به سطح مقطع، G مختص وزن هر متر و همین‌طور در نهایت V برای سنگین بودن و L نیز مشخص وزن کم‌تر است.

مهم‌ترین مزایای استفاده از تیرآهن inp  چیست؟

این که این تیرآهن فضای کمی در سازه‌های بتنی اشغال می‌کند یک مزیت کلیدی و مهم خواهد بود. از طرفی این فلز امکان توسعه پایدار سازه را به شما می‌دهد. یعنی اگر بخواهید بخش جدیدی را به ساختمان اضافه کنید و یا این که تعداد طبقات را بیشتر کنید. این امکان برای شما وجود دارد. در مقابل تیرآهن inp مناسب استفاده در ارتفاعات بلند است و می‌توان نصب آن را در کم‌ترین زمان ممکن و به آسان‌ترین روش انجام داد.

اما به نظر شما باتوجه‌به وجود انواع مدل‌های تیرآهن دلیل استفاده از تیرآهن inp  چیست؟ در این مورد باید عرض کنیم که این مدل استحکام و مقاومت فوق‌العاده‌ای دارد و در نهایت بهره‌گیری از آن سبب کاهش حداکثری هزینه‌های عملیاتی و اجرایی در پروژه‌های ساختمانی می‌شود. ضمن این که تیرآهن‌های آی ان پی در اتصال قطعات مختلف نقش کلیدی ایفا می‌کنند و این کار را به‌مراتب آسان‌تر می‌کنند. در مقابل معایبی دارند که در مورد آن‌ها نیز صحبت می‌کنیم.

مزایا و معایب تیرآهن inp

معایب مهم تیرآهن آی ان پی

درصورتی‌که در ساختمان آتش‌سوزی رخ دهد و یا این که دما بالا برود. معمولاً این مقطع مقاومت فوق‌العاده‌ای از خود نشان نمی‌دهد. ضمن این که این تیرآهن در مقابل دیگر مدل‌ها معمولاً در شرایط جوی خاص واکنش‌های منفی از خود نشان می‌دهد. مستعد خوردگی است. در نتیجه اگر قصد استفاده از این فلزات را دارید باید شرایط جوی و محیطی را نیز در نظر بگیرید. همین‌طور اگر قرار است در پروژه ساختمانی و صنعتی از عملیات جوشکاری استفاده کنید بهتر است به سراغ گزینه‌های دیگری بروید. این فلز مقاومت موردنیاز را ندارد و ممکن است در شرایطی که جوش داده شود در برابر تغییرات محیطی، زلزله و… از خود استحکام کافی را نشان ندهد.

اما فکر می‌کنید بهترین روش برای اتصال تیرآهن inp  چیست؟ باید عرض کنیم که پرچ و پیچ می‌تواند جایگزین مناسب‌تری در این شرایط باشد. علاوه‌برآن در برخی سازه‌ها باتوجه‌به نوع نقشه‌کشی امکان استفاده از این تیرآهن‌ها وجود ندارد و معمولاً مدیران پروژه نیز علاقه‌ای به بهره‌گیری از آن ندارند.

تفاوت مهم و اساسی تیرآهن IPE و INP

پس از بررسی مزایا و معایب تیرآهن INP لازم است در مورد تفاوت آن با مدل دیگر یعنی IPE برویم. هر دوی این تیرآهن‌ها شکل ظاهری یکسانی دارند. اما تیرآهن INP مطابق استاندارد کشورهای روسیه (شوروی سابق) و چین و همین‌طور تیرآهن‌های IPE بر اساس استانداردهای ایران و اتحادیه اروپا طراحی و ساخته می‌شوند. ضمن این که یکی دیگر از مهم‌ترین تفاوت‌ها در میان این دو مقطع محبوب در بازار مربوط به ضخامت بال‌ها خواهد بود. البته این ضخامت بافاصله‌ای که از جان پیدا می‌کند به‌مراتب کاهش می‌یابد و قطعاً در پروژه‌های ساختمانی مسئله مهمی است.

ضمن این که تأثیر قیمت تیرآهن INP روی بازار مسکن نیز همیشه مشهود است. به‌هرحال از این تیرآهن در ساختمان‌سازی استفاده خواهد شد. معمولاً قیمت ارز، نوسان قیمت فلزات و همین‌طور شرایط بازار بورس نیز روی هزینه تمام شده خرید این محصول تأثیر می‌گذارد. علاوه‌برآن برای این تیرآهن گریدهای از 12 تا 20 در نظر گرفته می‌شود که وزن آن‌ها متغیر با نوع طراحی و شرکت سازنده از 10 تا 60 کیلوگرم خواهد بود. البته در نهایت روی قیمت این محصول کیفیت ساخت، برند و کارخانه، وارداتی و یا داخلی بودن، هزینه حمل‌ونقل نهایی و برش نیز تأثیر می‌گذارد.

طول تیرآهن inp و وزن تیرآهن inp

این تیرآهن از مدل 80 تا 550 در بازار موجود می‌باشد که هرکدام از آن‌ها در جدول اشتال مشخصات مربوط به خود را دارند. معمولاً ارتفاع بال، ضخامت جان، عرض بال، ضخامت بال، سطح و وزن مقطع به‌عنوان شاخصه‌های اصلی تعیین این جدول به کار گرفته می‌شود. البته ابعاد و اندازه و طول تیرآهن inp وابسته به استفاده‌ای که دارند می‌تواند متغیر و متفاوت باشد.

وزن تیرآهن‌های inp نیز معمولاً از 5.94 تا 166 کیلوگرم خواهد بود. از ابتدا مدل کوچک‌تر و ضخامت کمتری داشته تا انتها که ضخامت، ضخامت جان و بال و دیگر موارد آن نیز بالاتر می‌رود و در مصارف خاص کاربرد دارد. ارتفاع نیز در جدول با علامت h نشان داده می‌شود که از 80 تا 500 میلیمتر متغیر خواهد بود.

آشنایی بیشتر با  شرکت پروفیل صنعت ماهان

جدول اشتال تیراهن Inp

 INPh
mm
b
mm
s=r۱
mm
t
mm
r۲
mm
c
mm
h-2c
mm
A
cm۲
G
kg/m
Jx
cm۴
Wx
cm۳
ix
cm
Jy
cm۴
Wy
cm۳
iy
cm
a۱
mm
rT
mm
۸۰۸۰۴۲۳.۹۵.۹۲.۳۱۰.۵۵۹۷.۵۷۵.۹۴۷۷.۸۱۹.۵۳.۲۶.۲۹۳۰.۹۱۶۲۱۱.۲
۱۰۰۱۰۰۵۰۴.۵۶.۸۲.۷۱۲.۵۷۵۱۰.۶۸.۳۴۱۷۱۳۴.۲۴.۰۱۱۲.۲۴.۸۸۱.۰۷۷۸۱۳.۳
۱۲۰۱۲۰۵۸۵.۱۷.۷۳.۱۱۴۹۲۱۴.۲۱۱.۱۳۲۸۵۴.۷۴.۸۱۲۱.۵۷.۴۱۱.۲۳۹۴۱۵.۴
۱۴۰۱۴۰۶۶۵.۷۸.۶۳.۴۱۵.۵۱۰۹۱۸.۲۱۴.۳۵۷۳۸۱.۹۵.۶۱۳۵.۲۱۰.۷۱.۴۱۰۸۱۷.۴
۱۶۰۱۶۰۷۴۶.۳۹.۵۳.۸۱۷.۵۱۲۵۲۲.۸۱۷.۹۹۳۵۱۱۷۶.۴۵۴.۷۱۴.۸۱.۵۵۱۲۴۱۹.۵
۱۸۰۱۸۰۸۲۶.۹۱۰.۴۴.۱۱۹۱۴۲۲۷.۹۲۱.۹۱۴۵۰۱۶۱۷.۲۸۱.۳۱۹.۸۱.۷۱۱۴۰۲۱.۶
۲۰۰۲۰۰۹۰۷.۵۱۱.۳۴.۵۲۰.۵۱۵۹۳۳.۴۲۶.۲۲۱۴۰۲۱۴۸۱۱۷۲۶۱.۸۷۱۵۶۲۳.۶
۲۲۰۲۲۰۹۸۸.۱۱۲.۲۴.۹۲۲۱۷۶۳۹.۵۳۱.۱۳۰۶۰۲۷۸۸.۸۱۶۲۳۳.۱۲.۰۲۱۷۲۲۵.۷
۲۴۰۲۴۰۱۰۶۸.۷۱۳.۱۵.۲۲۴۱۹۲۴۶.۱۳۶.۲۴۲۵۰۳۵۴۹.۵۹۲۲۱۴۱.۷۲.۲۱۸۸۲۷.۸
۲۶۰۲۶۰۱۱۳۹.۴۱۴.۱۵.۶۲۶۲۰۸۵۳.۳۴۱.۹۵۷۴۰۴۴۲۱۰.۴۲۸۸۵۱۲.۳۲۲۰۲۲۹.۶
۲۸۰۲۸۰۱۱۹۱۰.۱۱۵.۲۶.۱۲۷.۵۲۲۵۶۱۴۷.۹۷۵۹۰۵۴۲۱۱.۱۳۶۴۶۱.۲۲.۴۵۲۱۸۳۱.۱
۳۰۰۳۰۰۱۲۵۱۰.۸۱۶.۲۶.۵۲۹.۵۲۴۱۶۹۵۴.۲۹۸۰۰۶۵۳۱۱.۹۴۵۱۷۲.۲۲.۵۶۲۳۴۳۲.۶
۳۲۰۳۲۰۱۳۱۱۱.۵۱۷.۳۶.۹۳۱۲۵۸۷۷.۷۶۱۱۲۵۱۰۷۸۲۱۲.۷۵۵۵۸۴.۷۲.۶۷۲۴۸۳۴.۱
۳۴۰۳۴۰۱۳۷۱۲.۲۱۸.۳۷.۳۳۳۲۷۴۸۶.۷۶۸۱۵۷۰۰۹۲۳۱۳.۵۶۷۴۹۸.۴۲.۸۲۶۴۳۵.۶
۳۶۰۳۶۰۱۴۳۱۳۱۹.۵۷.۸۳۵۲۹۰۹۷۷۶.۱۱۹۶۱۰۱۰۹۰۱۴.۲۸۱۸۱۱۴۲.۹۲۷۸۳۷.۲
۳۸۰۳۸۰۱۴۹۱۳.۷۲۰.۵۸.۲۳۷۳۰۶۱۰۷۸۴۲۴۰۱۰۱۲۶۰۱۵۹۷۵۱۳۱۳.۰۲۲۹۴۳۸.۷
۴۰۰۴۰۰۱۵۵۱۴.۴۲۱.۶۸.۶۳۸.۵۳۲۳۱۱۸۹۲.۴۲۹۲۱۰۱۴۶۰۱۵.۷۱۱۶۰۱۴۹۳.۱۳۳۰۸۴۰.۲
۴۲۵۴۲۵۱۶۳۱۵.۳۲۳۹.۲۴۱۳۴۳۱۳۲۱۰۴۳۶۹۷۰۱۷۴۰۱۶.۷۱۴۴۰۱۷۶۳.۳۳۲۸۴۲.۲
۴۵۰۴۵۰۱۷۰۱۶.۲۲۴.۳۹.۷۴۳.۵۳۶۳۱۴۷۱۱۵۴۵۸۵۰۲۰۴۰۱۷.۷۱۷۳۰۲۰۳۳.۴۳۳۴۸۴۴
۴۷۵۴۷۵۱۷۸۱۷.۱۲۵.۶۱۰.۳۴۵.۵۳۸۴۱۶۳۱۲۸۵۶۴۸۰۲۳۸۰۱۸.۶۲۰۹۰۲۳۵۳.۶۳۶۶۴۶
۵۰۰۵۰۰۱۸۵۱۸۲۷۱۰.۸۴۸۴۰۴۱۷۹۱۴۱۶۸۷۴۰۲۷۵۰۱۹.۶۲۴۸۰۲۶۸۳.۷۲۳۸۴۴۷.۸
۵۵۰۵۵۰۲۰۰۱۹۳۰۱۱.۹۵۲.۵۴۴۵۲۱۲۱۶۶۹۹۱۸۰۳۶۱۰۲۱.۶۳۴۹۰۳۴۹۴.۰۲۴۲۴۵۱.۸
۶۰۰۶۰۰۲۱۵۲۱.۶۳۲.۴۱۳۵۷.۵۴۸۵۲۵۴۱۹۹۱۳۹۰۰۰۴۶۳۰۲۳.۶۴۶۷۰۴۳۴۴.۳۴۶۰۵۵.۴

تفاوت مهم و اساسی تیرآهن IPE و INP

جمع‌بندی نهایی

پس از بررسی مفاهیمی نظیر: تیرآهن inp چیست؟ و انواع تیرآهن inp ،طول تیرآهن inp و وزن تیرآهن inp در نهایت لازم است به این مسئله اشاره داشته باشیم که تیرآهن inp باتوجه‌به مزایای که دارد در ساخت انواع پوشش‌های سقف، ستون، خرپا، نعل، لانه‌زنبوری‌های پنلی، طراحی سازه‌های سنگین و سبک، برای ساخت طبقات زیرین سازه‌ها و همین‌طور موارد بسیار دیگری مورداستفاده قرار می‌گیرد. بر اساس استاندارد چین و روسیه طراحی می‌شود و در دو نوع وارداتی و داخلی در بازار عرضه می‌شود.

مدل وارداتی آن معمولاً توسط شرکت‌های کره، آلمان، اسپانیا و حتی لهستان ساخته می‌شود و به طبع کشور چین و روسیه نیز در طراحی آن نقش کلیدی ایفا می‌کنند. در نهایت بر اساس شناسنامه محصول، شما می‌توانید از آن در پروژه‌های مختلف با رعایت ضوابط نظام‌ مهندسی استفاده کنید. ضمن این که این تیرآهن در برابر تنش‌های برشی و موانع خمشی مقاومت خوبی از خود نشان می‌دهد. یکی از باکیفیت‌ترین تیرآهن‌های موجود برای اجرای پروژه‌هایی است که در آن کم بودن حجم و فضای اشغالی و وزن فلز اهمیت زیادی دارد.
