راهنمای کامل لوله گازی؛ انواع، استانداردها و کاربردها
انتخاب لوله گازی مناسب، کلیدی‌ترین مرحله در اجرای یک پروژه ساختمانی یا صنعتی است. این لوله‌ها، که برای انتقال ایمن و پایدار گاز طراحی شده‌اند، انواع و مشخصات فنی متنوعی دارند. از فولادهای خاص گرفته تا تست‌های دقیق کیفیت، هر یک از این لوله‌ها با استانداردهای جهانی سنجیده میشوند. اما چگونه می‌توان از میان این تنوع، بهترین لوله گازی را برگزید؟ در این مقاله، به بررسی جامع ویژگی‌های لولههای گازی، انواع آن‌ها، اهمیت تست کیفیت و نکات کلیدی برای خرید می‌پردازیم.
فهرست
- لوله گازی چیست؟
- انواع لوله گازی چیست؟
- استانداردهای تولید لولههای انتقال گاز
- مراحل تولید لوله گازی
- اتصالات لولههای گازی چیست و چه مواردی را شامل میشود؟
- چالش‌ها و مشکلات استفاده از لوله گازی
- کارخانه‌های تولید کننده لوله گازی در ایران
- تفاوت لوله گازی با لوله آب چیست؟
- عوامل موثر بر قیمت روز لوله گازی چیست؟
- جمع بندی لوله گاز چیست
لوله گازی چیست؟
لوله گازی، رگ حیاتی انتقال گاز طبیعی در صنایع مختلف و منازل مسکونی است. این لوله‌ها که عمدتاً از جنس‌هایی مانند فولاد و پلیاتیلن تولید میشوند، وظیفه دارند گاز را به‌صورت ایمن و پایدار از منابع تولید به نقاط مصرف برسانند. اگر می‌خواهید پیش از آشنایی با انواع لولههای گازی، با ساختار و کاربرد کلی این محصول آشنا شوید، پیشنهاد می‌کنیم مقاله لوله چیست؟ را مطالعه کنید.
لولههای گازی در ابعاد و ضخامت‌های متنوعی تولید میشوند و هر کدام برای کاربرد خاصی طراحی شده‌اند. انتخاب نوع لوله گازی مناسب به عواملی مانند فشار گاز، دمای محیط، نوع گاز منتقل‌شونده و استانداردهای ایمنی بستگی دارد.

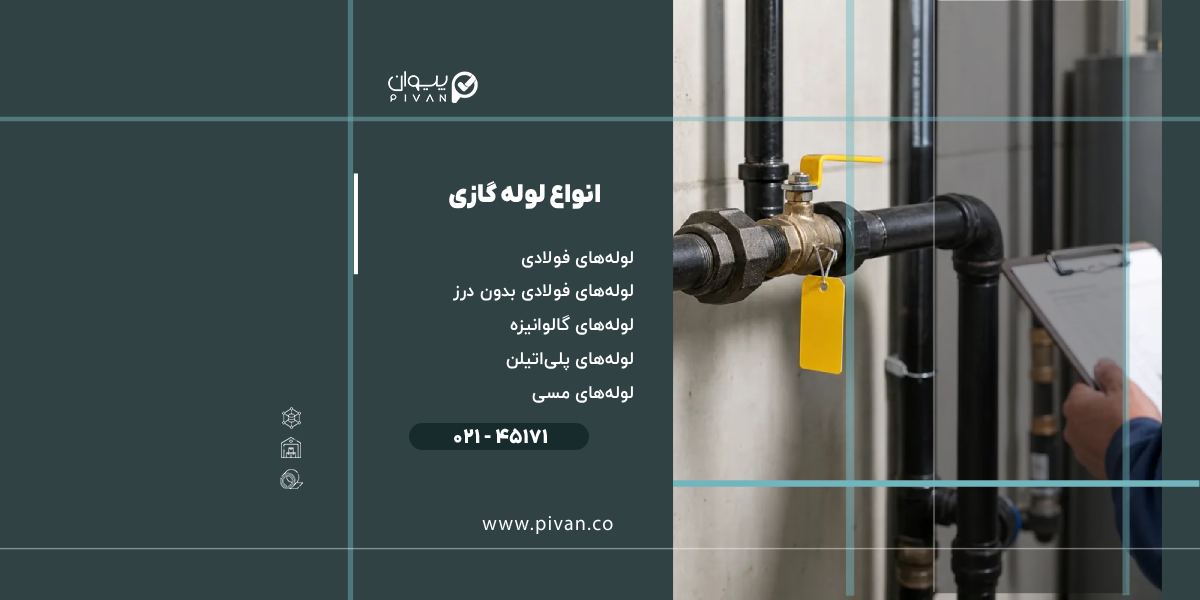

انواع لوله گازی چیست؟
رایجترین انواع لولههای گازی شامل چهار دسته اصلیِ لولههای فولادی، فولادی بدون درز، پلیاتیلن و در برخی موارد لولههای مسی هستند که در ادامه آن‌ها را بررسی می‌کنیم:
لولههای فولادی
لولههای فولادی یکی از پرکاربردترین انواع لوله گاز در ساختمانها، صنایع و خطوط انتقال هستند. این لوله‌ها به دلیل استحکام مکانیکی بالا و توانایی تحمل فشار زیاد، گزینه‌ای مناسب برای انتقال گاز طبیعی محسوب میشوند. برای افزایش مقاومت در برابر خوردگی این لوله‌ها، معمولاً از پوشش‌های محافظ و روش‌های حفاظت کاتدی استفاده میشود. برای مشاهده قیمت لوله درزدار کلیک کنید.
لولههای فولادی بدون درز
لولههای فولادی بدون درز (مانیسمان) به دلیل نداشتن خط جوش، مقاومت بیشتری در برابر فشار و تنش‌های مکانیکی دارند. به همین دلیل در تأسیسات حساس، خطوط پرفشار و پروژه‌های صنعتی که ایمنی اهمیت بالایی دارد، مورد استفاده قرار می‌گیرند. اگر خواهان استفاده از این لوله‌ها، قیمت لوله مانیسمان را در صفحه مربوط به آن مشاهده کنید.
لولههای گالوانیزه
لولههای گالوانیزه نوعی لوله فولادی هستند که با یک لایه روی (Zinc) پوشش داده میشوند تا مقاومت بیشتری در برابر زنگ‌زدگی و خوردگی داشته باشند. به همین دلیل، این لوله‌ها در برخی تأسیسات ساختمانی و صنعتی کاربرد دارند و در محیط‌های مرطوب از دوام بالایی برخوردار هستند. نرخ روز این محصول را می‌توانید در صفحه قیمت لوله گالوانیزه مشاهده کنید. البته با وجود این مزایا، لولههای گالوانیزه در همه پروژه‌های گازرسانی رایج نیستند. از آنجا که این لوله‌ها از ورق آهن گالوانیزه ساخته میشوند، آگاهی از قیمت روز ورق گالوانیزه برای برآورد هزینه‌های پروژه اهمیت زیادی دارد. جهت مشاهده قیمت ورق آهن گالوانیزه کلیک کنید.
لولههای پلیاتیلن
لولههای پلیاتیلن (PE) از رایجترین گزینهها برای شبکههای توزیع گاز شهری و خطوط مدفون هستند. وزن کم، مقاومت بالا در برابر خوردگی، طول عمر زیاد و سهولت نصب از مهم‌ترین مزایای این لوله‌ها به شمار می‌رود. امروزه لولههای پلیاتیلن PE80 و PE100 به‌طور گسترده در پروژه‌های گازرسانی مورد استفاده قرار می‌گیرند.
لولههای مسی
لولههای مسی به دلیل مقاومت مناسب در برابر خوردگی و انعطاف‌پذیری بالا در برخی کشورها و کاربردهای خاص مورد استفاده قرار می‌گیرند. بطور کلی، در ایران استفاده از لولههای فولادی برای تأسیسات گازرسانی ساختمانها رایج‌تر است و لولههای مسی کاربرد محدودی دارند.
این لوله‌ها را می‌توان از دو جنبه بررسی کرد؛ جنس لوله گاز (فولادی، پلی اتیلن و مسی) و نوع ساخت آن (درزدار یا بدون درز). در جدول زیر رایجترین انواع لوله گازی و کاربرد هر یک معرفی شده‌اند:
|
نوع لوله گازی |
جنس لوله گاز |
ویژگی اصلی |
محل استفاده و کاربرد |
|
لوله فولادی درزدار |
فولاد |
استحکام مناسب، قیمت اقتصادی و دسترسی آسان |
لولهکشی گاز ساختمان‌های مسکونی، تجاری و صنعتی (عمدتاً روکار) |
|
لوله فولادی بدون درز (مانیسمان) |
فولاد |
مقاومت بالا در برابر فشار و تنش‌های مکانیکی |
خطوط گاز پرفشار، صنایع نفت و گاز و تاسیسات حساس |
|
لوله گالوانیزه |
فولاد با پوشش روی |
مقاومت بیشتر در برابر خوردگی و زنگ‌زدگی |
برخی تاسیسات ساختمانی و صنعتی، به‌ویژه در محیط‌های مرطوب و خورنده |
|
لوله پلی اتیلن (PE80 و PE100) |
پلی اتیلن |
وزن کم، مقاومت در برابر خوردگی و نصب آسان |
شبکههای توزیع گاز شهری، خطوط مدفون و انشعابات زیرزمینی |
|
لوله مسی |
مس |
انعطاف‌پذیری و مقاومت در برابر خوردگی |
کاربردهای خاص و محدود در برخی تأسیسات گازرسانی |
استانداردهای تولید لولههای انتقال گاز
لولههای گازی باید مطابق استانداردهای معتبر تولید شوند تا از نظر ابعاد، ضخامت، کیفیت ساخت، خواص مکانیکی و ایمنی، عملکرد قابل قبولی داشته باشند. این استانداردها مشخصات فنی لوله، الزامات جوشکاری، روش‌های آزمون و شرایط بهره‌برداری را تعیین می‌کنند.
در ایران، استانداردهای IGS (استانداردهای شرکت ملی گاز ایران) و IPS (استانداردهای صنعت نفت ایران) از مهم‌ترین مراجع فنی در پروژه‌های گازرسانی هستند. همچنین بسیاری از تولیدکنندگان و پیمانکاران از استانداردهای بین‌المللی برای طراحی و ارزیابی لوله‌ها استفاده می‌کنند.
در سطح جهانی، استانداردهای API 5L، ISO 3183، ASTM A53 و ASTM A106 از شناخته‌شده‌ترین استانداردهای مرتبط با تولید لولههای انتقال نفت و گاز محسوب میشوند. علاوه بر این، استانداردهای DIN و EN در اروپا، BS در بریتانیا و JIS در ژاپن نیز در تولید و کنترل کیفیت لولههای فولادی کاربرد دارند.
مهم‌ترین استانداردهای مورد استفاده در تولید و ارزیابی لولههای گازی در ایران و جهان در جدول زیر معرفی شده‌اند:
|
استاندارد لوله گاز |
مرجع تدوین |
حوزه کاربرد |
توضیحات |
|
API 5L |
موسسه نفت آمریکا (API) |
خطوط انتقال نفت و گاز |
یکی از مهم‌ترین استانداردهای تولید لولههای انتقال نفت و گاز |
|
ISO 3183 |
سازمان بین‌المللی استانداردسازی (ISO) |
خطوط لوله نفت و گاز |
استاندارد بین‌المللی برای مشخصات فنی لولههای انتقال |
|
ASTM A53 |
انجمن مواد و آزمون آمریکا (ASTM) |
لولههای فولادی درزدار و بدون درز |
مورد استفاده در تاسیسات صنعتی و انتقال سیالات |
|
ASTM A106 |
انجمن مواد و آزمون آمریکا (ASTM) |
لولههای فولادی بدون درز |
مناسب برای دما و فشار بالا |
|
IGS |
شرکت ملی گاز ایران |
پروژه‌های گازرسانی |
استاندارد تخصصی صنعت گاز ایران |
|
IPS |
استانداردهای صنعت نفت ایران |
صنایع نفت، گاز و پتروشیمی |
الزامات فنی تجهیزات و خطوط لوله |
|
ISIRI |
سازمان ملی استاندارد ایران |
محصولات تولید داخل |
استانداردهای ملی مرتبط با کیفیت و تولید |
|
DIN / EN |
مؤسسات استاندارد آلمان و اروپا |
صنایع مختلف از جمله خطوط لوله |
استانداردهای رایج در کشورهای اروپایی |
|
BS |
مؤسسه استاندارد بریتانیا |
لوله‌ها و تجهیزات صنعتی |
استانداردهای مورد استفاده در بریتانیا |
|
JIS |
مؤسسه استاندارد ژاپن |
تولید لوله و تجهیزات صنعتی |
استانداردهای صنعتی مورد استفاده در ژاپن |
لوله گاز API چیست؟
لوله API به لولهای گفته میشود که مطابق استانداردهای API-American Petroleum Institute تولید شده باشد. در بازار ایران، وقتی از «لوله گاز API» صحبت میشود، معمولاً منظور لوله فولادی درزدار مخصوص گازرسانی است که براساس استاندارد API 5L یا استانداردهای مرتبط تولید شده و برای انتقال گاز، نفت و سایر سیالات تحت فشار کاربرد دارد.
مراحل تولید لوله گازی
مراحل تهیه و تولید لولههای گازی بصورت زیر است:
- انتخاب مواد اولیه: ورق فولادی، شمش فولادی یا مواد پلیمری متناسب با نوع لوله انتخاب میشود.
- شکل‌دهی لوله: مواد اولیه به شکل استوانه‌ای درآمده و بدنه لوله تشکیل میشود.
- جوشکاری یا سوراخ‌کاری: در لولههای درزدار، لبه‌ها جوش داده میشوند و در لولههای بدون درز، شمش فولادی سوراخ و نورد میشود.
- تنظیم ابعاد و ضخامت: قطر، ضخامت و طول لوله مطابق استانداردهای تولید تنظیم میشود.
- عملیات حرارتی: برای افزایش استحکام و بهبود خواص مکانیکی، برخی لوله‌ها تحت عملیات حرارتی قرار می‌گیرند.
- آزمون و کنترل کیفیت: تست‌های ابعادی، هیدرواستاتیک، التراسونیک و بررسی کیفیت جوش انجام میشود.
- پوشش‌دهی و محافظت: در صورت نیاز، لوله با پوشش‌های ضدخوردگی مانند رنگ، اپوکسی یا پلیاتیلن پوشش داده میشود.
- بسته‌بندی و ارسال: پس از تایید نهایی، لوله‌ها بسته‌بندی و برای عرضه به بازار یا پروژه‌ها آماده میشوند.
اتصالات لولههای گازی چیست و چه مواردی را شامل میشود؟
اتصالات لوله گاز قطعاتی هستند که برای تغییر مسیر، انشعاب‌گیری، اتصال، تغییر سایز یا مسدود کردن مسیر لولهکشی استفاده میشوند. مهم‌ترین اتصالات مورد استفاده در سیستم‌های گازرسانی عبارت‌اند از:
- زانو (Elbow): برای تغییر جهت مسیر لوله در زوایای مختلف مانند 45 و 90 درجه.
- سه‌راهی (Tee): برای ایجاد انشعاب از خط اصلی لوله.
- مغزی (Nipple): برای اتصال دو قطعه یا اتصال اتصالات رزوه‌ای.
- کوپلینگ یا بوشن (Coupling): برای اتصال دو لوله هم‌قطر به یکدیگر.
- مهره ماسوره (Union): برای اتصال و جداسازی آسان لوله‌ها هنگام تعمیر و نگهداری.
- تبدیل (Reducer): برای اتصال لوله‌هایی با قطرهای متفاوت.
- درپوش (Cap): برای مسدود کردن انتهای لوله.
- پلاگ (Plug): برای بستن دهانه‌های رزوه‌دار و انشعابات بلااستفاده.
- فلنج (Flange): برای ایجاد اتصال محکم و قابل باز و بسته شدن در خطوط صنعتی.
- شیر گاز (Valve): برای قطع، وصل یا کنترل جریان گاز در شبکه.
انتخاب نوع اتصال باید متناسب با فشار کاری، جنس لوله گاز و استانداردهای گازرسانی انجام شود تا ایمنی و آب‌بندی سیستم تضمین شود.
چالش‌ها و مشکلات استفاده از لوله گازی
از جمله چالش‌های کاربرد لولههای گازی به شرح زیر است:
- خوردگی و زنگ‌زدگی: یکی از مهم‌ترین عوامل کاهش عمر لولههای فلزی که می‌تواند باعث نشتی و افت ایمنی شبکه شود.
- نشتی گاز: آسیب‌دیدگی لوله، خرابی اتصالات یا اجرای غیراستاندارد می‌تواند منجر به نشت گاز و ایجاد خطرات ایمنی شود.
- فرسودگی و استهلاک: لوله‌ها و اتصالات در طول زمان تحت تأثیر فشار، دما و شرایط محیطی دچار کاهش کیفیت و کارایی میشوند.
- آسیب‌های مکانیکی: ضربه، حفاری‌های عمرانی، نشست زمین یا بارهای خارجی ممکن است به لوله‌ها آسیب وارد کند.
- اجرای غیر اصولی اتصالات: استفاده از اتصالات نامناسب یا نصب نادرست می‌تواند احتمال نشتی و خرابی سیستم را افزایش دهد.
- تغییرات دمایی: انبساط و انقباض ناشی از تغییرات دما ممکن است در طولانی‌مدت بر عملکرد لوله و اتصالات تأثیر بگذارد.
- هزینه تعمیر و نگهداری: با افزایش عمر شبکه، بازرسی، تعمیر و تعویض بخش‌های آسیب‌دیده به هزینه‌های بهره‌برداری اضافه می‌کند.
- عدم رعایت استاندارد لوله گاز: استفاده از لولههای غیر استاندارد و بی کیفیت می‌تواند ایمنی، دوام و عملکرد سیستم گازرسانی را با مشکل مواجه کند.
کارخانه‌های تولید کننده لوله گازی در ایران
از جمله مهم‌ترین برندهای تولید کننده لولههای گازی ایران عبارتند از:
- گروه صنعتی سپاهان: از بزرگ‌ترین تولیدکنندگان لولههای گازی و صنعتی با تولید مطابق استانداردهای ملی و بین‌المللی.
- شرکت لوله و پروفیل سپنتا: از قدیمی‌ترین تولیدکنندگان لولههای گازی مورد استفاده در پروژه‌های ساختمانی و تاسیساتی.
- کارخانجات نورد و پروفیل ساوه: تولیدکننده انواع لولههای فولادی و گازی برای مصارف ساختمانی و صنعتی.
- شرکت لوله و پروفیل کیهان: از برندهای شناخته‌شده در تولید لولههای گازی و صنعتی.
- کارخانجات نورد لوله یاران: تولیدکننده لولههای فولادی و گازی با کاربرد در تاسیسات و شبکههای گازرسانی.
- گروه تولیدی صنعتی کچو: از تولیدکنندگان مطرح لولههای گازی و فولادی در بازار ایران.

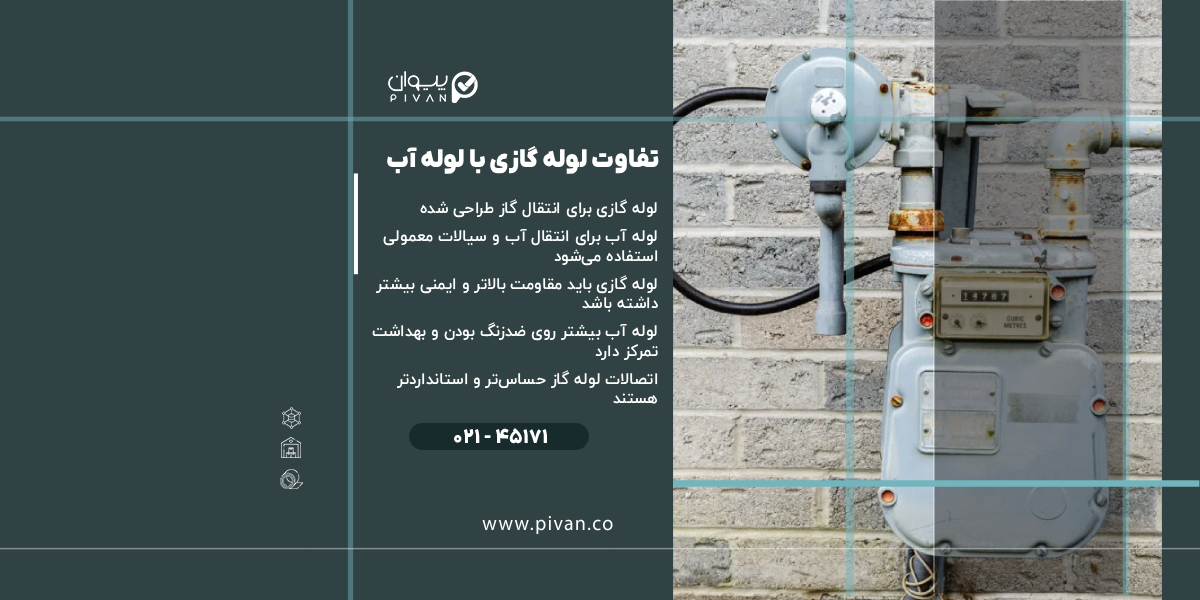

تفاوت لوله گازی با لوله آب چیست؟
لولههای گازی و لولههای آب از نظر کاربرد، استانداردهای تولید و الزامات ایمنی تفاوت دارند. لولههای گازی برای انتقال ایمن گاز طراحی شده‌اند و باید مقاومت بالایی در برابر فشار، نشتی و شرایط محیطی داشته باشند. در مقابل، لولههای آب برای انتقال آب آشامیدنی یا مصرفی تولید میشوند و الزامات بهداشتی و مقاومت در برابر خوردگی در آن‌ها اهمیت بیشتری دارد.
به همین دلیل، استفاده از لوله آب برای گازرسانی یا برعکس توصیه نمی‌شود و هر کدام باید متناسب با کاربرد خود انتخاب شوند. برای آشنایی بیشتر با انواع لولههای مورد استفاده در شبکههای آبرسانی می‌توانید مطلب “لوله تست آب چیست ” را مطالعه کنید.
عوامل موثر بر قیمت روز لوله گازی چیست؟
عوامل مختلفی بر قیمت روز لوله گازی تاثیر می‌گذارند که مهم‌ترین آن‌ها را در زیر بررسی می‌کنیم:
- جنس لوله گازی: لولههای فولادی، مانیسمان، گالوانیزه و پلیاتیلن قیمت‌های متفاوتی دارند.
- نوع و روش تولید: لولههای بدون درز (مانیسمان) به دلیل فرآیند تولید پیچیده‌تر، معمولاً گران‌تر از لولههای درزدار هستند.
- قطر و ضخامت لوله: با افزایش سایز و ضخامت، وزن لوله بیشتر شده و قیمت آن افزایش می‌یابد.
- استاندارد لوله گاز و کیفیت ساخت آن: لولههای تولیدشده مطابق استانداردهای API، ASTM و IGS معمولاً ارزش و قیمت بالاتری دارند.
- برند و کارخانه تولیدکننده: تولیدکنندگان مختلف با توجه به کیفیت مواد اولیه و فرآیند تولید، محصولات خود را با قیمت‌های متفاوت عرضه می‌کنند.
- قیمت مواد اولیه: نوسانات قیمت فولاد، ورق فولادی و سایر مواد اولیه تاثیر مستقیمی بر قیمت لوله گاز دارد.
- نرخ ارز: بخشی از مواد اولیه، تجهیزات تولید و قیمت‌گذاری بازار تحت تاثیر نرخ ارز قرار دارد.
- عرضه و تقاضای بازار: میزان تقاضا در صنایع ساختمان، نفت، گاز و پروژه‌های عمرانی می‌تواند باعث افزایش یا کاهش قیمت‌ها شود.
این موارد در منابع تخصصی بازار لوله و استانداردهای خرید لوله گاز به‌عنوان مهم‌ترین عوامل قیمت‌گذاری معرفی شده‌اند. اگر خواهان مشاهده و بررسی قیمت لوله تست گاز هستید، همین حالا کلیک کنید.
جمع بندی لوله گاز چیست
همان‌طور که در این مقاله بررسی کردیم، شناخت انواع لولههای گازی، استانداردهای تولید، کاربردها، اتصالات و عوامل مؤثر بر قیمت می‌تواند به تصمیم‌گیری آگاهانه‌تر شما کمک کند. همچنین، برای خرید مطمئن باید عواملی مانند جنس لوله، فشار کاری، محل نصب و استانداردهای فنی را نیز در نظر گرفت.
اگر قصد خرید لوله گازی را دارید و می‌خواهید با نکات تخصصی انتخاب، بررسی کیفیت و معیارهای خرید آشنا شوید، پیشنهاد می‌کنیم مقاله راهنمای خرید لوله گازی را مطالعه کنید. همچنین برای دریافت مشاوره تخصصی، استعلام قیمت روز و انتخاب محصول متناسب با نیاز پروژه، می‌توانید با کارشناسان پیوان در ارتباط باشید.
