جدول وزن تیرآهن
جدول وزنی تیرآهن با بررسی ابعاد و طول این محصول، وزن آنها را به نمایش می‌گذارد. این جدول به عنوان یکی از عوامل اساسی در طراحی و ساخت سازه‌های فلزی و ساختمانی باعث شده تا از طریق آن بتوان به اهمیت وزن تیرآهن پی برد و از کیفیت این محصول مطلع شد. این جدول اطلاعاتی را در مورد وزن در واحد کیلوگرم برای هر متر طول ارائه میدهد و به خریداران کمک خواهد کرد تا قبل از خرید، اطلاعات لازم چون قیمت، وزن و کیفیت تیرآهن را به طور یک‌جا مشاهده و بررسی کنند.
بررسی جدول وزن تیرآهن
تیرآهن دارای انواع متفاوتی است و برای خرید و استعلام قیمت تیرآهن مورد نیازِ سازه، به جدول وزنی آن نیاز داریم. از تیرآهن‌های پرکاربرد در ایران که برای سازه‌ها و ساختمان‌ها طراحی و اجرا می‌شوند، می‌توان به تیر آهن شکل نیم پهن نوع سبک یا شکل بال پهن نوع سنگین اشاره کرد. جدول وزن تیرآهن، ابزاری بسیار کاربردی است که اطلاعاتی مانند وزن، ارتفاع جان، عرض بال و غیره را ارائه میدهد. به خاطر داشته باشید که این محصول در سه نوع IPE، HEB و HEA ساخته میشود؛ بنابراین جدول وزنی برای هر کدام از آنها متفاوت است.
| سایز آهن | ارتفاع | عرض بال | ضخامت جان | ضخامت بال | وزن شاخه 1 متری (Kg) | وزن شاخه 12 متری (Kg) | تعداد شاخه در هر بسته | تعداد شاخه در تریلر |
| 8 | 80 | 46 | 3.8 | 5.2 | 6 | 72 | – | – |
| 10 | 10 | 55 | 4.8 | 5.7 | 8.1 | 98 | – | – |
| 12 | 120 | 65 | 4.4 | 6.3 | 10.4 | 125 | 44 | 176 |
| 14 | 140 | 73 | 4.7 | 6.9 | 12.9 | 155 | 36 | 144 |
| 16 | 160 | 82 | 5 | 7.4 | 15.8 | 190 | 30 | 120 |
| 18 | 180 | 91 | 5.3 | 8 | 18.8 | 226 | 24 | 96 |
| 20 | 200 | 100 | 5.6 | 8.5 | 22.4 | 269 | 18 | 72 |
| 22 | 220 | 110 | 5.9 | 9.2 | 26.2 | 315 | 16 | 64 |
| 24 | 240 | 120 | 6.2 | 9.8 | 30.7 | 369 | 14 | 56 |
| 27 | 270 | 135 | 6.6 | 10.2 | 36.1 | 434 | 12 | 48 |
| 30 | 300 | 150 | 7.1 | 10.7 | 42.2 | 507 | 10 | 40 |
| 33 | 330 | 160 | 7.5 | 11.5 | 47.3 | 590 | – | – |
| 36 | 360 | 170 | 8 | 12.7 | 56 | 686 | – | – |
| 40 | 400 | 180 | 8.6 | 13.5 | 63.6 | 796 | – | – |
| 45 | 450 | 190 | 9.4 | 14.6 | 73.6 | 932 | – | – |
| 50 | 500 | 200 | 10.2 | 16 | 90.7 | 1089 | – | – |
| 55 | 550 | 210 | 11.1 | 17.2 | 106 | 1272 | – | – |
| 60 | 600 | 220 | 12 | 19 | 122 | 1464 | – | – |
تفاوت جدول وزن تیرآهن معمولی با سایر تیرآهن‌ها
تیر آهن نوع I یا IPE یکی از قطعات محبوب در ایران بوده و دارای ضخامت کمتر و عرض بالا نسبت به نوع نرمال آن است. این نوع تیرها به طور عمده در اروپا و ایران تولید می‌شوند؛ بنابراین در نقشه‌ها از علامت اختصاری با ارتفاع مشخص برای نمایش این پروفیل استفاده خواهد شد. اگرچه این تیر آهن از نظر طراحی و استفاده شباهت‌هایی با نوع نرمال دارد، اما با توجه به خصوصیات منحصر به فرد خود، برای پروژه‌هایی که نیاز به استحکام بیشتری داشته و یا در شرایط خاصی قرار دارند، انتخاب بهتری خواهد بود.
| جدول وزن تیرآهن تمام سایزها | |
| سایز تیرآهن | وزن شاخه 12 متری (Kg) |
| 8 | 72 |
| 10 | 98 |
| 12 | 125 |
| 14 | 155 |
| 16 | 190 |
| 18 | 226 |
| 20 | 269 |
| 22 | 315 |
| 24 | 369 |
| 27 | 434 |
| 30 | 507 |
| 33 | 590 |
| 36 | 686 |
| 40 | 796 |
| 45 | 932 |
| 50 | 1089 |
| 55 | 1272 |
| 60 | 1464 |

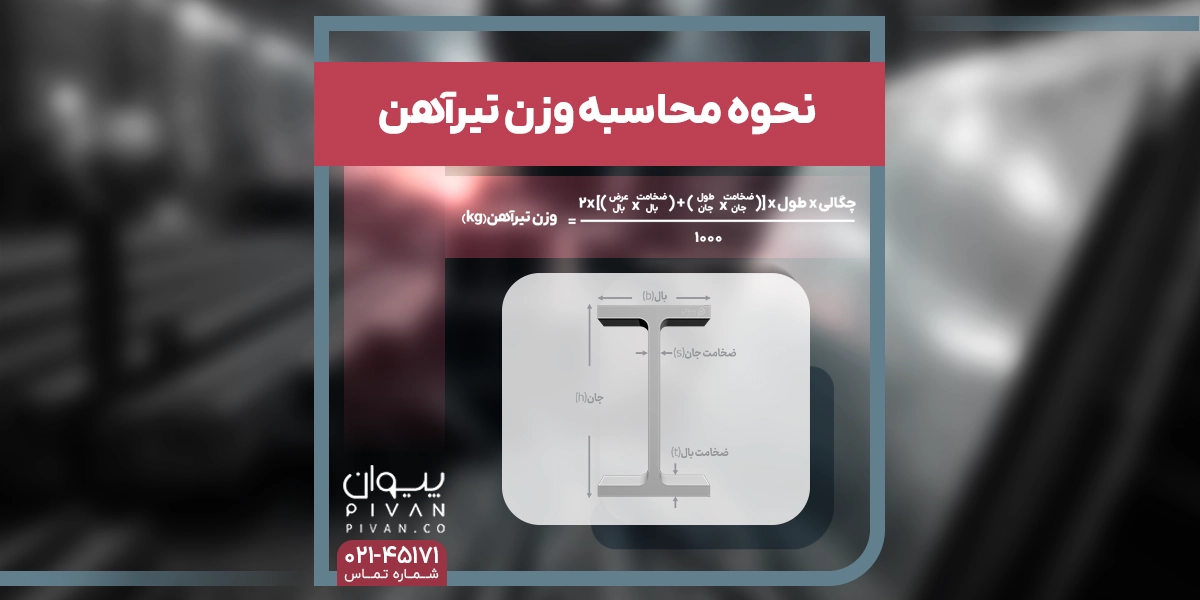

وزن تیرآهن چگونه محاسبه می شود؟
وزن تیرآهن که به طور کلی به ابعاد و طول آن وابسته است، یکی از شاخصه‌های اساسی در انتخاب و استفاده از قطعات فولادی به شمار می‌رود. برای محاسبه وزن این محصول با استفاده از جدول وزنی، ابتدا باید ابعاد و طول را مشخص و سپس در جدول وزنی مقدار وزن متناظر را پیدا کنید. اهمیت نقش وزن تیرآهن در طراحی و محاسبات مهندسی سازه‌های فلزی بسیار بالا بوده و تعیین صحیح آن برای انتخاب و استفاده از این قطعات در ساختمان‌سازی، امری بسیار حیاتی است. یک روش بسیار ساده و کاربردی برای محاسبه وزن این محصول، استفاده از جدول وزنی است. منظور از وزن مخصوص همان وزن تیرآهن در هر متر طول آن است و با حرف G در جدول نشان داده میشود و واحد آن کیلوگرم بر متر در نظر گرفته شده است.
برای نمونه وزن هر تیرآهن IPE120 با طول 6 متر برابر با (10.4 × 6 = 62.4) کیلوگرم است. بنابراین رابطه زیر برای محاسبه وزن از روی جدول وزنی استفاده میشود:
وزن تیرآهن با طول 6 متر = مقدار G از جدول وزن تیرآهن × 6
وزن تیرآهن با طول 12 متر = مقدار G از جدول وزن تیرآهن × 12
وزن تیرآهن از چه طریقی قابل مقایسه است؟
از آنجایی که تیرآهن‌ها هرکدام با یکدیگر تفاوت‌هایی دارند، بهتر است برای محاسبه وزن هر کدام از آنها، از فرمول‌های مختص به خود، استفاده کرد.
- محاسبه وزن تیرآهن لانه زنبوری نوع CPE18 با طول 10 متر:
وزن تیرآهن لانه زنبوری CPE = (10 متر) × (وزن مخصوص CPE18) = 103.30 کیلوگرم
- محاسبه وزن تیرآهن نوع IPE:
وزن تیرآهن IPE = (طول تیرآهن به متر) × (وزن مخصوص IPE)
- محاسبه وزن تیرآهن نوع دوبل:
(طول تیرآهن IPB × 2) × (وزن مخصوص IPE18) = وزن تیرآهن دوبل
لازم به ذکر است که وزن واقعی تیرآهن خریداری شده ممکن است با فرمول متفاوتی که توسط کارخانه سازنده با استفاده از استانداردهای خاص تعیین شده، کمی متفاوت باشد. اما هرچه اعداد به یکدیگر نزدیک‌تر باشند، نشان دهنده کیفیت بهتر محصول خریداری شده است.
- وزن تیرآهن 12: تیرآهن نوع 12 با شکل I دارای وزن تقریبی 125 کیلوگرم بوده و یکی از معروف‌ترین قطعات فولادی است که در صنعت ساختمان‌سازی مورد استفاده واقع میشود.
- وزن تیرآهن 14: وزن تیرآهن نوع 14 در هر شاخه، تقریبا 155 کیلوگرم برآورد شده است. تیرآهن 14 یکی از سایزهای پرکاربرد در صنعت ساختمان‌سازی است و در بسیاری از برندها، وزن این سایز تفاوت قابل توجهی دارد.
- وزن تیرآهن 16: وزن این نوع که یکی از تیرآهن‌های استاندارد در صنعت ساختمان‌سازی و سازه‌های فلزی به شمار می‌رود، حدود 190 کیلوگرم است.
- وزن تیرآهن 18: وزن تیرآهن نوع 18 به مقدار 226 کیلوگرم تعریف شده.
- وزن تیرآهن 24: وزن هر شاخه تیرآهن نوع 24 برابر با 368.5 کیلوگرم است.
- وزن تیرآهن 30: تیرآهن نوع 30 IPE با استفاده از استاندارد اروپا و آلمان تولید میشود و طبق این استاندارد، شاهد ضخامت یکسان در سراسر محصول خواهیم بود. وزن یک شاخه تیرآهن نوع 30 به طول یک متر حدودا 42.2 کیلوگرم و وزن یک شاخه تیرآهن نوع 30 به طول 12 متر حدودا 506 کیلوگرم برآورد شده است.
