گیج یا شابلون میلگرد چیست؟ چگونگی تشخیص سایز میلگرد (بررسی صفر تا صد)

میلگردها در انواع مختلف تولید می‌شوند و هرکدام از آن‌ها خصوصیات ویژگی‌های خاص و منحصر به خود را دارند. به همین جهت در هنگام استفاده از آنها تشخیص سایز میلگرد از اهمیت بالایی برخوردار می‌باشد. شابلون میلگرد یکی از پرکاربردترین لوازم در امر اندازه‌گیری سایز میلگرد می‌باشد. مهندسان با استفاده از شابلون میلگرد می‌توانند به راحتی سایزهای میلگرد را بررسی کنند و از بروز هرگونه اشتباهی در مراحل مختلف پروژه جلوگیری نمایند.  زیرا تفاوت سایز میلگرد بر روی میزان استحکام و مقاومت آن بسیار تاثیرگذار است و تشخیص  اشتباه سایز میلگرد می‌تواند خسارات و آسیب‌های مالی و جانی جبران ناپذیری در پی داشته باشد.

 به همین جهت در این مقاله  شابلون میلگرد که یکی از مطمئن و آسان ترین روش‌های تعیین سایز میلگرد است را بررسی خواهیم کرد. در کنار معرفی شابلون میلگرد مروری بر سایر روش‌های اندازه گیری سایز میلگرد نیز خواهیم داشت. با توجه به اهمیت میلگرد در ساخت و ساز برای استعلام آخرین قیمت میلگرد در سایت پیوان می‌توانید کلیک کنید. با مراجعه به سایت پیوان علاوه بر مشاهده قیمت میلگرد می‌توانید نمودار تغییرات قیمت آن را نیز مشاهده نمایید

هرآنچه که از شابلون میلگرد و کاربرد آن باید بدانید

چرا باید سایز میلگرد را اندازه‌گیری کرد؟

میلگرد چیست؟  میلگرد یکی از پرکاربردترین مقاطع فولادی در ساخت و ساز می‌باشد و میزان مقاومت و استحکام بنا در برابر فشارهای بالا و شرایط نامطلوب محیطی را بالا می‌برد. میلگردها در دو نوع ساده و آجدار و در سایزهای مختلف تولید می‌شوند. منظور از سایز میلگرد، قطر اسمی‌آن می‌باشد که باعث می‌شود هر سایز میلگرد استحکام فشاری و کششی متفاوت و خصوصیات ویژگی‌های خاص و ‏منحصر به خود را  داشته باشد. به همین دلیل دانستن سایز میلگرد از اهمیت بالایی برخوردار است. به طور کلی می‌توان علت بررسی سایز میلگرد را این دلایل عنوان کرد:

اولین دلیل بررسی اندازه میلگرد این است که در یک پروژه عمرانی ممکن است از تعداد زیادی میلگرد و آرماتور استفاده شود. برای این که مطمئن شویم در بخش مربوطه میلگرد به شکل درست و  در همان اندازه‌ای که لازم است استفاده می‌شود، حتماً باید سایز آن را اندازه‌گیری کرد.

دومین دلیل بررسی سایز میلگرد این است که درست است که کارخانه‌های متفاوت از استاندارهای تولید میلگرد پیروی می‌کنند، اما به دلیل استفاده از روش‌های تولید متفاوت، امکان وجود تفاوت‌هایی در سایز میلگرد وجود دارد. همچنین متاسفانه ممکن است برخی شرکت‌ها و یا حتی واسط‌ها اقدام به کلاه برداری در عرصه فروش آهن‌آلات می‌کنند. یعنی نوع میلگرد ارسالی آن‌ها با میلگردی که در فاکتور درج شده است متفاوت است. زیرا به طور معمول قیمت میلگردهای سایز کوچکتر کمتر می‌باشد. در نتیجه  بهتر است شما باید به‌صورت دستی اندازه‌ها را بررسی کنید تا از خسارات احتمالی آینده جلوگیری نمایید.  درصورتی‌که قصد اندازه‌گیری دقیق سایز میلگرد را دارید می‌توانید از شابلون میلگرد استفاده کنید. امروزه تمامی‌مهندسان یک شابلون میلگرد دارند و از آن برای محاسبه سایز استفاده می‌کنند.

اطلاعات بیشتر در بندیل میلگرد و تعداد شاخه‌های آن که بهتر است بدانید!

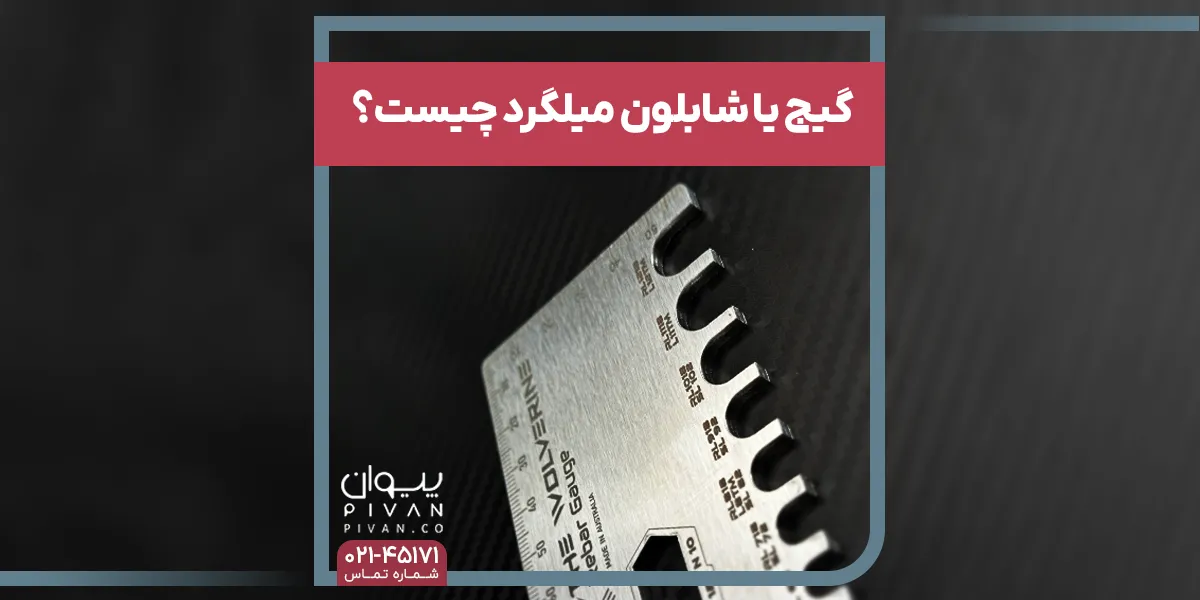

گیج یا شابلون میلگرد چیست؟

با توجه به اهمیت سایز میلگرد، معمولا کارخانه‌ها برای هر بندیل میلگرد کارت مشخصات میلگرد را بر روی آن درج می‌کنند. اما در کارگاه‌های ساختمانی با برش میلگرد و جدا شدن میلگردها از بندیل  یا به هر دلیلی که کارت در دسترس نباشد باید از روش‌های دیگری برای تشخیص سایز میلگرد استفاده نماییم. یکی از روش‌هایی که معمولا مهندسین و معماران برای اندازه گیری سایز میلگرد مورد استفاده قرار می‌دهند و دقت خوبی برخوردار است، استفاده از شابلون میلگرد است. باید بدانید که به شابلون میلگرد، گیج نیز گفته می‌شود. در واقع گیج کردن به همان معنای اندازه‌گیری سایز میلگرد است. شابلون میلگرد در سایز‌های مختلف و متناسب با سایزهای میلگرد در بازار موجود است و می‌توانید آن را در جنس‌های مختلف تهیه کنید. اما به طور معمول از ورق‌های نازک گالوانیزه یا به اصطلاح ورق‌های کانال کولر برای ساخت شابلون میلگرد استفاده می‌شود.

نحوه عملکرد شابلون میلگرد یا گیج میلگرد

شابلون میلگرد یک ورق فلزی می‌باشد که از کف دست کوچکتر است. این وسیله   یک فرورفتگی مثلثی شکل دارد.  این فضای مثلثی شکل از هر دو طرف درجه بندی شده و  اندازه به‌صورت دقیق بر روی آن ذکر شده است.. قسمت ابتدایی لبه‌های شابلون میلگرد از زوایه بازتری برخورددار است و  دارای قطر بیشتری است و قسمت انتهای آن دارای قطر کمتری است. به طبع این زاویه هر چه بیشتر در میلگرد فرو برود اندازه آن کوچک‌تر خواهد بود. برای اندازه گیری میلگرد باید آن را داخل این فضای مثلثی شکل قرار دهید. و هرجا که میلگرد در شابلون گیر کرد و بیشتر داخل نرفت، همان عدد اندازه قطر میلگرد خواهد بود. اگر عدد هر دو طرف روی یک واحد بود می‌توانید مطمئن شوید که عملیات اندازه‌گیری به‌درستی انجام شده است

 برای تشخیص سایز میلگرد در سایز‌های 12 تا 28 می‌توانید درجه‌بندی را درست مثل یک خط کش روی آن مشاهده کنید. ضمن این که برخی از شابلون‌های موجود در بازار دارای خط کش هستند که در ضلع کناری آن قرار گرفته و شما می‌توانید با استفاده از آن فاصله آرماتورهای به‌کاررفته در تیر و ستون را چک کنید. در نهایت شابلون را بین دو میلگرد نگه می‌دارید فاصله بین آن‌ها را نیز به‌درستی بررسی کنید. اگر شابلون با خط کش باشد می‌توان از آن برای کنترل بخش کاور بتنی المان نیز استفاده کرد. میلگرد را نیز داخل آن قرار می‌دهید.

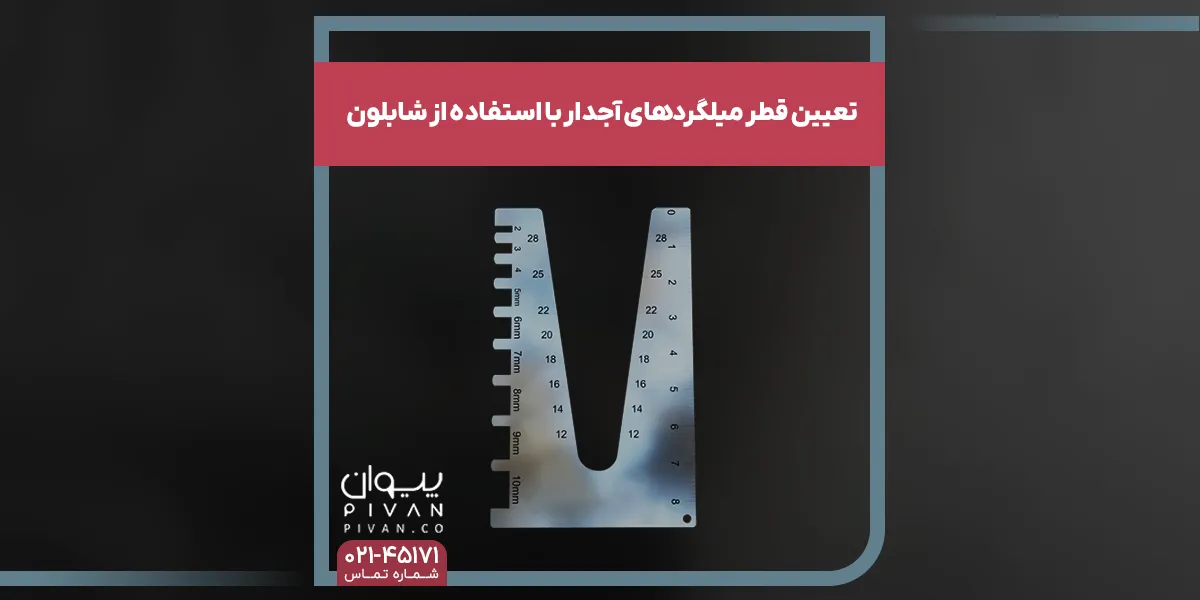

تعیین قطر میلگرد‌های آجدار با استفاده از شابلون چگونه است؟

به دلیل وجود آج، اندازه گیری قطر میلگردهای آجدار متفاوت از میلگرد‌های ساده می‌باشد.  زیرا این نوع از میلگردها دارای دو اندازه قطر خارجی، قطر زمینه و قطر اسمی‌ هستند.  قطر خارجی میلگردها که بر اساس آج اندازه‌گیری می‌شوند. یعنی اگر می‌خواهید قطر خارجی را محاسبه کنید. باید در حین استفاده از شابلون یا کولیس آج را نیز در محاسبه خود در نظر بگیرید. روش بعدی قطر زمینه است که بدون آج بوده و در نهایت قطر اسمی‌که در واقع همان قطر با آج خواهد بود. از طرفی با استفاده از شابلون می‌توانید به‌راحتی تمامی‌این قطرها را اندازه‌گیری کنید. برخلاف روش‌های چشمی‌در این نوع اندازه‌گیری شما عدد دقیق به دست می‌آورید و امکان بروز خطا وجود ندارد. استفاده از شابلون میلگرد بسیار ساده است و همه افراد بدون آموزش خاصی می‌توانند از آن بهره ببرند.

بیشتر بخوانید : تفاوت میلگرد و مفتول در چیست؟



اهمیت اندازه‌گیری سایز میلگرد

می‌توان گفت که میلگردها از مقاطع متداول به‌خصوص در سازه‌های بتنی محسوب می‌شوند. باید بدانید که میلگردها به زیادشدن مقاومت ساختمان و به‌خصوص مقاومت کششی آن کمک بسزای خواهد کرد. به همین دلیل بسیار نیز مهم است که درجاهای لازم از میلگرد با سایز متناسب با آن سازه‌ها استفاده شود. به‌طور کل استفاده از شابلون میلگرد برای اندازه‌گیری سایز میلگردها از اهمیت بسیار بالایی برخوردار بوده است. البته گیج کردن میلگردها هم‌چنین از این نظر اهمیت فراوانی داشته است. با این روش می‌توانید از درست بودن سایز میلگردهای ارسال‌شده توسط کارخانه اطمینان حاصل پیدا کنید.

باید توجه داشته باشید که قیمت میلگرد باکم شدن سایز آن کاسته خواهد شد. با اندازه‌گیری سایز میلگرد می‌توانید با استفاده از شابلون مطمئن شوید که کارخانه میلگرد سایز کوچک‌تری نسبت به آن چیزی که سفارش داده‌اید برایمان ارسال نکرده باشد.

به‌طور کل یکی از مواردی پراهمیت اندازه‌گیری سایز میلگردها با گیج انجام می‌شود این است که از سایز میلگرد ارسال‌شده توسط کارخانه مطمئن خواهیم شد. دلایل دیگری که می‌توان به این مورداشاره داشت این است که در بعضی‌اوقات لازم است که آرماتورهای که مورداستفاده قرارگرفته است در سازه اندازه‌گیری شوند. به‌طور مثال مهندس سازه بخواهد برای حاصل داشتن اطمینان از درست بودن سایز میلگرد به‌کاررفته در المانی مانند ستون قطر آن را اندازه‌گیری کند.





نحوه کار با شابلون میلگرد

همان‌طور که در که میدانید این محصول دارای یک فضای مثلثی شکل بوده است. شابلون‌ها در سایزهای گوناگون میلگرد بر روی آن نوشته‌شده است. این اعداد از سایز دوازده‌تا بیست‌وهشت بر روی شابلون قابل‌مشاهده خواهد بود. می‌توانید با فروبردن شابلون در میلگرد عدد اندازه میلگرد به‌طور دقیق و مشخص. خواهد شد. می‌توانید برای کار با آن شابلون را بر روی سطح میلگرد قرار داده شود و عدد مشخص‌شده را بخوانید به همین سادگی انجام می‌شود. کاملاً طبیعی بوده است که هرچه سایز میلگرد کمتر باشد شابلون اندازه‌گیری میلگرد بیشتر در آن فرو خواهد رفت. می‌توان اشاره داشت به دیگر کاربردهای این محصول به‌اندازه گیری فاصله آرماتورهای به‌کاررفته در تیر و ستون بوده است. توجه داشته باشید که این نوع شابلون دارای خط کش بوده است. برای استفاده از آن لازم است این محصول رابین دو میلگرد قرار داده شود و فاصله را محاسبه کنید.



سایر روش‌های اندازه‌گیری سایز میلگرد با گیج اندازی

استفاده از شابلون میلگرد روشی دقیق و در عین حال ساده برای تشخیص سایز میلگرد می‌باشد؛ اما تنها راه حل برای بررسی اندازه میلگرد نیست و روش‌های دیگری نیز وجود دارد. به علاوه انواع میلگردهای موجود در بازار از سایز 10 تا 32 هستند و شابلون میلگرد فقط قابلیت اندازه گیری سایزهای 12 تا 28 را دارا می‌باشد. به همین جهت برای اندازه گیری سایر سایزها لازم است با سایر روش‌های تشخیص سایز میلگرد نیز آشنا شوید.  برخی از این روش‌ها ضریب خطاهای کمتر  یا بیشتری از روش شابلون میلگرد دارند اما در صورت دسترش نبودن شابلون می‌توانید از آنها استفاده نمایید. درصورتی‌که قصد اندازه‌گیری میلگرد به روش‌های دیگر را دارید با ما همراه باشید تا در ادامه با مهترین روش‌های گیج میلگرد آشنا شوید: این روش‌ها عبارتند از:

استفاده از شابلون میلگرد روشی دقیق و در عین حال ساده برای تشخیص سایز میلگرد می‌باشد. اما تنها راه حل برای بررسی اندازه میلگرد نیست و روش‌های دیگری نیز وجود دارد. به علاوه انواع میلگردهای موجود در بازار از سایز 10 تا 32 هستند و شابلون میلگرد فقط قابلیت اندازه گیری سایزهای 12 تا 28 را دارا می‌باشد. به همین جهت برای اندازه گیری سایر سایزها لازم است با سایر روش‌های تشخیص سایز میلگرد نیز آشنا شوید.  برخی از این روش‌ها ضریب خطاهای کمتر  یا بیشتری از روش شابلون میلگرد دارند اما در صورت دسترش نبودن شابلون می‌توانید از آنها استفاده نمایید. درصورتی‌که قصد اندازه‌گیری میلگرد به روش‌های دیگر را دارید با ما همراه باشید تا در ادامه با مهترین روش‌های گیج میلگرد آشنا شوید: این روش‌ها عبارتند از:



کنترل چشمی

یکی از ساده‌ترین و ابتدایی‌ترین روش‌ها برای تشخیص سایز میلگرد، کنترل چشمی‌ می‌باشد. معمولا افراد خبره و مهندسان با سابقه به راحتی می‌توانند سایز میلگرد را با نگاه کردن تشخیص دهند. این روش اندازه گیری برای افراد تازه کار به هیچ عنوان توصیه نمی‌شود. علاوه بر آن استفاده از این روش برای افراد خبره نیز با در صد خطای بالایی همراه است. زیرا به طور معمول  سایزهای میلگرد فقط چند میلی متر با هم تفاوت دارند و تشخیص سایز میلگرد فقط با استفاده از کنترل چشمی ‌بسیار سخت می‌باشد. این روش فقط برای گیج میلگردهایی با اختلاف حداقل 2 سایز با یکدیگر قابل استفاده می‌باشد.

کنترل با انگشتان دست

روش دیگری که افراد خبره به جای کنترل چشمی ‌مورد استفاده قرار می‌دهند، تشخیص سایز  میلگرد با استفاده از بند انگشتتان خود است. برای استفاده از این روش لازم است فرد سایز میلگرد را از قبل با بند انگشتان خود اندازه‌گیری کند و سپس می‌تواند با با قرار دادن بند انگشتان خود روی میلگرد، سایز آن را تخمین بزند. این روش با  درصد خطای بالایی همراه است و اما از روش کنترل چشمی‌دقیق تر می‌باشد.

اندازه گیری سایز میلگرد با استفاده از ترازو

اگر میلگردها بر اساس استاندارهای تعیین شده ساخته شده باشند و هنوز آرماتورها بسته نشده باشند، با اندازه گیری وزن یک متر از میلگرد و با استفاده از فرمول زیر می‌توانید، سایز میلگرد را محاسبه نمایید.

 850 (وزن میلگرد) * یک متر* 4/ (3.14*d2) = قطر و سایز میلگرد

اگر وزن میلگردها مطابق  استاندارد باشد این روش از دقت بالایی برخوردار است اما درصد خطای آن از روش شابلون میلگرد بیشتر می‌باشد.

بیشتر بخوانیدنحوه تشخیص سایز میلگرد چگونه است؟

گیج میلگرد با استفاده از ریسمان

انواع ریسمان یکی از لوازی است که در تمام کارگاه‌های ساخت و ساز پیدا می‌شود . به  همین جهت به‌کارگیری ریسمان برای گیج میلگرد یکی از قدیمی‌ترین و متداول‌ترین روش‌هاست. برای این کار می‌توانید ریسمان را به‌دور میلگرد بپیچید و سپس باتوجه‌به اندازه به‌دست‌آمده محیط میلگرد را محاسبه کنید. در نهایت کاری که باید انجام دهید این است که قطر میلگرد را به‌عنوان عدد نهایی به دست آورید.

به کارگیری آچار فرانسه در تشخیص سایز میلگرد

یکی دیگر از ابزارهایی که برای تشخیص سایز میلگرد  می‌توانید مورد استفاده قرار دهید، آچار فرانسه است. این روش می‌تواند جایگزین خوبی برای شابلون میلگرد جهت اندازه گیری  قطر میلگرد 14، 16 و انواع قطر میلگردها باشد. به این شکل که بسیاری از آچارها که امروزه در بازار به فروش می‌رسند به‌صورت مدرج هستند. در نتیجه می‌توانید به‌راحتی از آن‌ها استفاده کنید و درست شبیه به یک شابلون میلگرد سایز دقیق را اندازه‌گیری کنید.

استفاده از کولیس در تشخیص سایز میلگرد

یکی از دقیق ترین وسایل اندازه گیری که معمولا مهندسان به آن دسترسی دارند، کولیس می‌باشد. برای اندازه گیری قطر میلگرد از این وسیله نیز می‌توانید استفاده نمایید. این وسیله شبیه آچار فرانسه است که خط‌کشی دقیق بر روی دسته آن قرار دارد. با استفاده از کولیس به راحتی می‌توان قطر خارجی، زمینه و اسمی ‌انواع میلگرد آج دار را اندازه گیری نمود.  دقت اندازه گیری این روش بسیار بالا می‌باشد. اما استفاده از آن نیاز به آموزش دارد، به همین جهت افراد کمی‌از آن استفاده می‌کنند.

البته کاربرد شابلون میلگرد باعث شده است که امروزه جای همه این روش‌ها را بگیرد و در اولویت اصلی برای اندازه‌گیری میلگرد قرار بگیرد. چون هم راحت و هم کم‌دردسر است. چیزی شبیه به آچار فرانسه است و در هر شرایط با استفاده از آن می‌توانید سایز دقیق میلگرد را به دست آورید.



مزایای استفاده از گیج میلگرد

مزایای استفاده کردن از میلگرد برای اندازه‌گیری سایز میلگرد می‌توان مواردی که در متن زیر آمده است برشمرد:

باید بدانید که گیج میلگرد وسیله‌ای بسیار کوچک بوده است. گیج را می‌توانید به‌راحتی در جیب گذاشت و همیشه همراه شما باشد.

باید بدانید که گیج از جنس فولادی تولیدشده است. گیج‌ها به‌راحتی زنگ نمی‌زند و خراب نخواهند شد.

باید بدانید که دقت اندازه‌گیری آن بسیار بالا بوده است.

باید بدانید که به‌راحتی در فروشگاه‌ها پیدا می‌شود.



جمع‌بندی

می‌توان گفت که به دلیل اهمیت بسیار بالای میلگرد در ساختمان‌سازی و صنعت داشته است. فعالان پروژه در زمان خرید و استفاده کردن از این محصول باید به‌طور دقیق از نوع و اندازه و همچنین سایز آن‌ها اطلاع داشته باشند؛ بنابراین در ابتدای کار نوع میلگرد را بشناسید و در مرحله بعدی اندازه آن را چک کنید. می‌توان از روش‌های اندازه‌گیری دقیق سایز میلگردها به شابلون میلگرد و گیج اندازه‌گیری میلگرد و همچنین کولیس استفاده کرد. حتی از آچارفرانسه و ریسمان و همچنین اندازه‌گیری چشمی و غیره اشاره داشت.
