جدول وزنی نبشی
این جدول یکی از ابزارهای مربوط به هندسه نبشی بوده که برای محاسبه وزن نقاط آن در طراحی و ساخت سازه‌های فلزی مورد استفاده قرار می‌گیرد. جدول وزنی نبشی با استفاده از اصول مکانیک مهندسی و تحلیل نیروها، به مهندسان و طراحان سازه کمک می‌کند تا با داشتن اطلاعات دقیقی در مورد این قطعات بتوانند سازه‌ها را به طور درستی طراحی و تحلیل کنند و از نظر ایمنی بهبود ببخشند.
جدول وزنی نبشی حاوی چه اطلاعاتی است؟
اطلاعات درباره وزن نبشی یکی از عوامل مهمی است که قبل از خرید و در طول استفاده از آن باید به آن توجه داشته باشید. با استفاده از جدول وزن این محصول به راحتی می‌توان وزن مقطع مورد نظر را پیدا کرد و از طریق آن از کیفیت و استحکام این قطعات فولادی مطلع شد. وبسایت پیوان این جدول را در دسترس مخاطبان خود قرار داده است تا با رجوع به آن، بتوانند به راحتی نبشی‌های مختلف را مورد بررسی قرار دهند و در نهایت خرید باکیفیت‌تری را تجربه کنند.
| جدول وزن نبشی نامساوی | ||
|
سایز نبشی (mm) |
وزن شاخه 12 متری (Kg/m) |
وزن هر متر (Kg/m) |
|
L30*30*3 |
16.32 |
1.36 |
|
L30*30*4 |
21.36 |
1.78 |
|
L35*35*4 |
25.08 |
2.09 |
|
L40*40*4 |
29.04 |
2.42 |
|
L40*40*5 |
35.64 |
2.97 |
|
L45*45*4.5 |
36.72 |
3.06 |
|
L50*50*4 |
36.72 |
3.06 |
|
L50*50*5 |
45.24 |
3.77 |
|
L50*50*6 |
53.64 |
4.47 |
|
L60*60*5 |
54.84 |
4.57 |
|
L60*60*6 |
65.04 |
5.42 |
|
L60*60*8 |
85.08 |
7.09 |
|
L65*65*7 |
81.96 |
6.83 |
|
L70*70*6 |
76.56 |
6.38 |
|
L70*70*7 |
88.56 |
7.38 |
|
L75*75*6 |
82.2 |
6.85 |
|
L75*75*8 |
107.88 |
8.99 |
|
L80*80*8 |
115.56 |
9.63 |
|
L80*80*10 |
142.8 |
11.9 |
|
L90*90*7 |
115.32 |
9.61 |
|
L90*90*8 |
130.8 |
10.9 |
|
L90*90*9 |
146.4 |
12.2 |
|
L90*90*10 |
160.8 |
13.4 |
|
L100*100*8 |
146.4 |
12.2 |
|
L100*100*10 |
180 |
15 |
|
L100*100*12 |
213.6 |
17.8 |
وزن نبشی با چه فرمولی محاسبه خواهد شد؟
نبشی‌ها همانند سایر قطعات، می‌توانند اندازه‌های مختلفی داشته باشند، در جداول استاندارد این محصول، مساحت سطح مقطع به طور جداگانه برای انواع مختلف آن محاسبه می‌شود، سپس با ضرب مساحت در چگالی آهن، وزن هر متر از آن، محاسبه خواهد شد. در این فرمول چگالی آهن با مقدار 8.7 گرم بر سانتی‌متر مکعب در نظر گرفته می‌شود. از آنجایی که نبشی‌ها انواع گوناگونی دارند، لازم است تا برای هر کدام از آن‌ها فرمول مختص به خود را به کار گیریم.

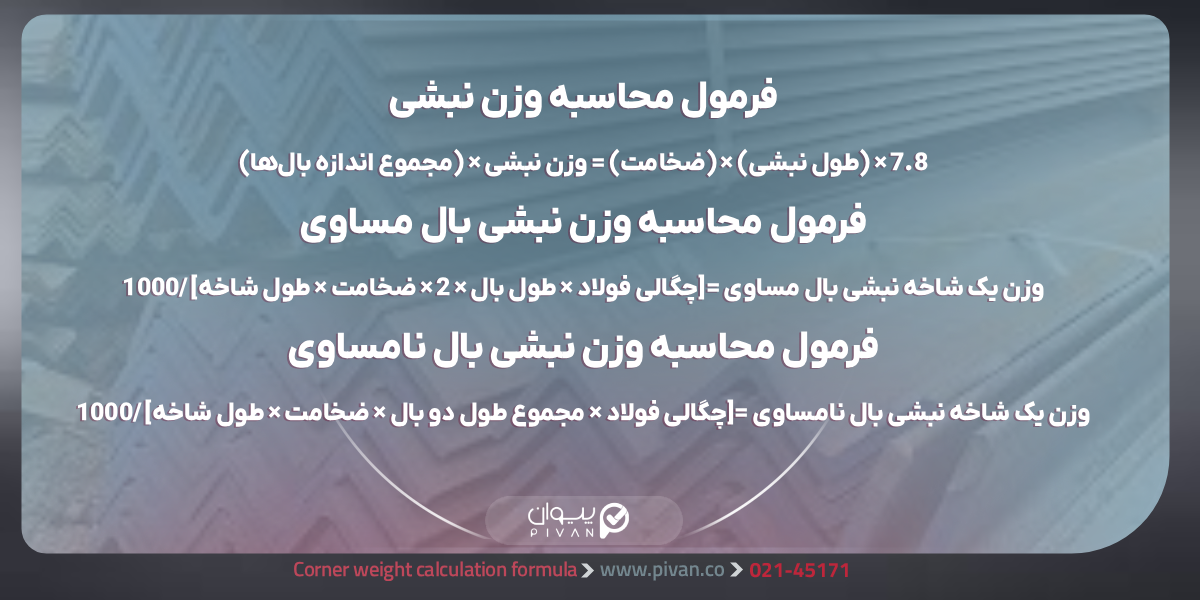

- فرمول محاسبه وزن نبشی:
(مجموع اندازه بال‌ها) × 7.8 × (طول نبشی) × (ضخامت) = وزن نبشی
- فرمول محاسبه وزن نبشی بال مساوی:
1000/ [چگالی فولاد × طول بال × 2 × ضخامت × طول شاخه]= وزن یک شاخه نبشی بال مساوی
- فرمول محاسبه وزن نبشی بال نامساوی:
1000/ [چگالی فولاد × مجموع طول دو بال × ضخامت × طول شاخه]= وزن یک شاخه نبشی بال نامساوی
وزن نبشی در ضخامت‌های مختلف
- وزن نبشی با ضخامت 4
ضخامت 4 یکی از سایزهای بسیار محبوب این قطعات به شمار می‌رود که علت آن وزن مناسب در کنار داشتن استحکام بالا است. این محصول در این سایز در واقع یک نوع نبشی بال مساوی بوده که هر دو بال آن به طول 40 میلی‌متر برآورد شده است. اما از آنجایی که در بازار، برای سهولت در کار، طول بال مساوی این قطعات را به سانتی‌متر عنوان می‌کنند، به همین دلیل به این نوع، نبشی 4 گفته می‌شود. وزن این قطعات در شاخه 6 متری با ضخامت 4 حدودا 10.68 کیلوگرم در متر و در شاخه 12 متری حدودا 16.32 کیلوگرم در متر برآورد شده است. این محصول معمولا در ابعاد 5×40×40 یا 4×40×40 تولید می‌شوند.
- وزن نبشی با ضخامت 5
یکی از نبشی‌های پراستفاده دیگر، ضخامت 5 این محصول است که بال آن به طول 50 میلی‌متر بوده و به صورت بال مساوی در بازار وجود دارد. وزن این محصول بسته به کارخانه تولیدی، در بازه 20 تا 23 کیلوگرم برآورد می‌شود. نبشی 5 یک محصول فولادی بوده که ابعاد آن 600×5×5 میلی‌متر است. به عبارت دیگر، عرض بال‌های این مقطع 5 سانتی‌متر و طول آن 6 متر در نظر گرفته می‌شود.
تاثیر وزن نبشی بر قیمت آن
فاکتورهای مختلفی بر قیمت نهایی این قطعات تاثیر خواهند داشت؛ اما وزن و جنس آن می‌توانند به عنوان عوامل اساسی تاثیرگذار محسوب شوند. به طور کلی، هر چه وزن این محصول بیشتر باشد، میزان فولاد، آلومینیوم و آهن موجود در آن نیز بیشتر خواهد بود و در نتیجه قیمت نبشی بالاتر خواهد رفت. عوامل متعددی بر وزن این قطعات و قیمت آن تاثیر می‌گذارند. از جمله این عوامل می‌توان به ضخامت، طول، جنس، ابعاد هندسی، طرح و ساختار و تنوع مواد مصرفی در تولید این محصول، اشاره کرد.
