جدول وزنی چهارپهلو

چهارپهلو نوعی پروفیل توپر است که ایمنی و استحکام بالایی دارد. جالب است بدانید که امکان تولید این پروفیل با مواد اولیه‌ی گوناگون و آهن قراضه هم وجود دارد. بنابراین چهارپهلو قیمت مناسبی داشته و همواره تقاضای بالایی برای خرید آن وجود دارد. یکی از مهم‌ترین فاکتورهای موثر بر قیمت این محصول وزن آن است که برای اطلاع از آن می‌توان به جدول وزنی چهارپهلو مراجعه کرد. برای دریافت جدول وزن شش پر برنجی و اطلاع از فرمول محاسبه وزن شش پر تا انتهای مطلب با پیوان همراه باشید.

کاربرد جدول وزنی چهارپهلو

در جدول وزنی چهارپهلو مقادیر استاندارد این محصول از قبیل وزن، ضخامت، مساحت سطح مقطع و… درج شده است. بنابراین با استفاده از آن می‌توانید به وزن محصول دست پیدا کرده و عدد به‌دست آمده را با وزن محصول خریداری شده مقایسه کنید. چنانچه تفاوت فاحشی بین این دو عدد وجود داشته باشد، محصول از کیفیت مطلوبی برخوردار نیست و باید نسبت به تعویض آن اقدام کنید.

فرمول محاسبه‌ی وزن چهارپهلو

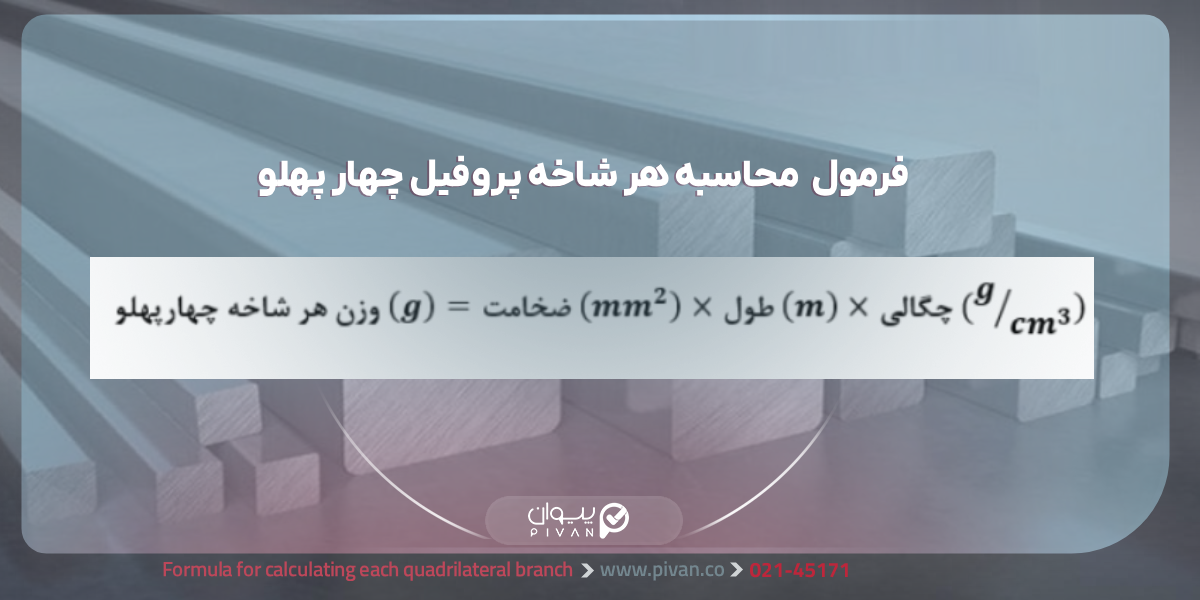

برای محاسبه‌ی وزن چهارپهلو ۱۲ و وزن چهارپهلو ۲۰*۲۰ باید نوع این محصول و چگالی آلیاژی که با آن ساخته شده است را به‌دست آورید. بعد از آن با قراردادن این اعداد در فرمول زیر می‌توانید به وزن محصول برحسب گرم دست پیدا کنید:

برای تعیین وزن چهارپهلو آهنی بارگیری شده باید وزن هرشاخه از این محصول را در تعداد شاخه‌های آن ضرب کنید:

برای کسب اطلاعات بیشتر در مورد نحوه‌ی محاسبه‌ی وزن آهن آلات به این صفحه مراجعه کنید.

راهنمای جدول وزنی چهارپهلو

در جدول وزنی چهارپهلو علائم اختصاری مشخصی به کار رفته است که مفهوم آن‌ها به شرح زیر است:

مشخصات جدول وزنی چهارپهلو

ردیف

علائم اختصاری

مشخصه

واحد

۱

a

ابعاد چهارپهلو

mm

۲

F

مساحت مقطع

cm2

۳

G

وزن واحد طول

kg/m

۴

W

گشتاور مقاوم

cm3

۵

U

سطح روکش

cm2/m

پیوان

جدول وزنی چهارپهلو

برای اطلاع از وزن انواع چهارپهلو از قبیل وزن چهارپهلو ۳۰*۵۰ می‌توانید به جدول موجود در این قسمت مراجعه کنید.

جدول وزنی چهار گوش فولادی (گرم نورد شده)

U3 (cm2/m)

W1 (cm3)

G (kg/m)

Flache (cm2)

a (mm)

۳۲۰

۰.۰۸۵

۰.۵۰۲

۰.۶۴۰

۸

۴۰۰

۰.۱۶۷

۰.۷۸۵

۱

۱۰

۴۸۰

۰.۲۸۸

۱.۱۳

۱.۴۴

۱۲

۵۲۰

۰.۳۶۶

۱.۳۳

۱.۶۹

۱۲

۵۶۰

۰.۴۵۷

۱.۵۴

۱.۹۶

۱۴

۶۰۰

۰.۵۶۲

۱.۷۷

۲.۲۵

۱۵

۶۴۰

۰.۶۸۳

۲.۰۱

۲.۵۶

۱۶

۷۲۰

۰.۹۷۲

۲.۵۴

۳.۲۴

۱۸

۸۰۰

۱.۳۳

۳.۱۴

۴

۲۰

۸۸۰

۱.۷۸

۳.۸۰

۴.۸۴

۲۲

۹۶۰

۲.۳۰

۴.۵۲

۵.۷۶

۲۴

۱۰۰۰

۲.۶۰

۴.۹۱

۶.۲۵

۲۵

۱۰۴۰

۲.۹۳

۵.۳۱

۶.۷۶

۲۶

۱۱۲۰

۳.۶۶

۶.۱۵

۷.۸۴

۲۸

۱۲۰۰

۴.۵۰

۷.۰۷

۹

۳۰

۱۲۸۰

۵.۴۶

۸.۰۴

۱۰.۲

۳۲

۱۴۰۰

۷.۱۵

۹.۶۲

۱۲.۳

۳۵

۱۶۰۰

۱۰.۷

۱۲.۶

۱۶

۴۰

۱۸۰۰

۱۵.۲

۱۵.۹

۲۰.۳

۴۵

۲۰۰۰

۲۰.۸

۱۹.۶

۲۵

۵۰

۲۲۰۰

۲۷.۷

۲۳.۷

۳۰.۳

۵۵

۲۴۰۰

۳۶

۲۸.۳

۳۶

۶۰

۲۶۰۰

۴۵.۸

۳۳.۲

۴۲.۳

۶۵

۲۸۰۰

۵۷.۲

۳۸.۵

۴۹

۷۰

۳۰۰۰

۷۰.۳

۴۴.۲

۵۶.۳

۷۵

۳۲۰۰

۸۵.۳

۵۰.۲

۶۴

۸۰

۳۶۰۰

۱۲۱

۶۳.۶

۸۱

۹۰

۴۰۰۰

۱۶۷

۷۸.۵

۱۰۰

۱۰۰

۴۴۰۰

۲۲۲

۹۵

۱۲۱

۱۱۰

۴۸۰۰

۲۸۸

۱۱۳

۱۴۴

۱۲۰

۵۲۰۰

۳۶۶

۱۳۳

۱۶۹

۱۳۰

۵۶۰۰

۴۵۷

۱۵۴

۱۹۶

۱۴۰

۶۰۰۰

۵۶۲

۱۷۷

۲۲۵

۱۵۰

پیوان



جدول وزنی چهار گوش فولادی با قطر غیراستاندارد

U3 (cm2/m)

W1 (cm3)

G (kg/m)

Flache (cm2)

a (mm)

۷۶۰

۱.۱۴

۲.۸۳

۳.۶۱

۱۹

۶۴۰۰

۶۸۳

۲۰۱

۲۵۶

۱۶۰

۶۸۰۰

۸۱۹

۲۲۷

۲۸۹

۱۷۰

۷۲۰۰

۹۷۲

۲۵۴

۳۲۴

۱۸۰

۷۶۰۰

۱۱۴۳

۲۸۳

۳۶۱

۱۹۰

۸۰۰۰

۱۳۳۳

۳۱۴

۴۰۰

۲۰۰

۸۴۰۰

۱۵۴۳

۳۴۶

۴۴۱

۲۱۰

۸۸۰۰

۱۷۷۵

۳۸۰

۴۸۴

۲۲۰

۹۲۰۰

۲۰۲۸

۴۱۵

۵۲۹

۲۳۰

۹۶۰۰

۲۳۰۴

۴۵۲

۵۷۶

۲۴۰

۱۰۰۰۰

۲۶۰۴

۴۹۱

۶۲۵

۲۵۰

۱۰۴۰۰

۲۹۲۹

۵۳۱

۶۷۶

۲۶۰

۱۱۲۰۰۰

۳۶۵۹

۶۱۵

۷۸۴

۲۸۰

۱۲۰۰۰

۴۵۰۰

۷۰۶

۹۶۰

۳۰۰

۱۲۸۰۰

۵۴۶۱

۸۰۴

۱۰۲۴

۳۲۰

پیوان

سخن آخر

روش‌های مختلفی برای اطلاع از وزن پروفیل چهارپهلو وجود دارد که یکی از آن‌ها مراجعه به جدول وزنی چهارپهلو است. در این جدول، وزن استاندارد ابعاد مختلف این محصول که در حقیقت یکی از فاکتورهای موثر بر پیش‌بینی قیمت این محصول محسوب می‌شود، درج شده است. شما می‌توانید پرسش‌های خود را پیرامون روش‌های محاسبه وزن چهارپهلو از طریق تماس با شماره ۴۵۱۷۱ با کارشناسان پیوان در میان بگذارید.
